Een DEF-injectieleiding lijkt misschien een relatief klein onderdeel van een dieselnabehandelingssysteem, maar de route ervan kan ervoor zorgen dat deze zich in een thermisch veeleisende omgeving bevindt. Uitlaatpijpen, dieselroetfilters, SCR-katalysatoren en andere componenten aan de hete kant kunnen nabijgelegen DEF-leidingen blootstellen aan aanhoudende stralingswarmte, vooral wanneer de voertuigconstructie slechts beperkte ruimte tussen de systemen toelaat.

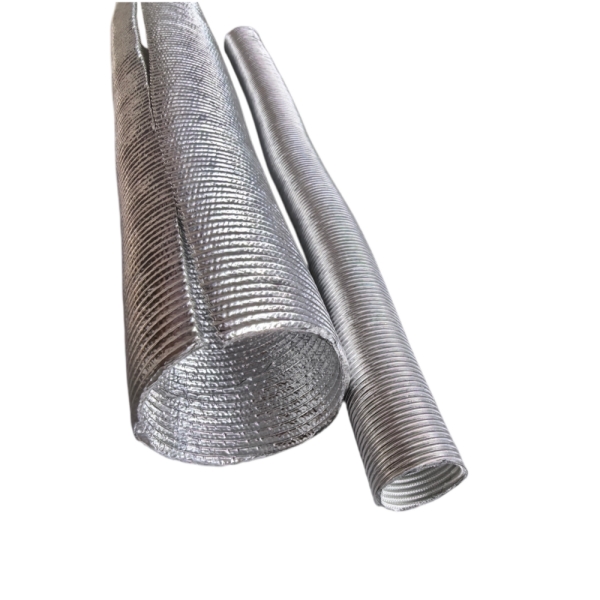

Voor deze locaties produceert BSTFLEX eenhitteschild voor de toevoerleiding van de DEF-injector met golfkartonDoor gebruik te maken van een reflecterende aluminium buitenlaag in combinatie met thermische isolatie van glasvezel, vormt de gevormde huls een lichtgewicht beschermende barrière rond de leiding, die tegelijkertijd flexibel genoeg is om bochten en richtingsveranderingen te volgen.
In plaats van het uitlaatonderdeel zelf te isoleren, plaatst dit ontwerp de thermische bescherming direct rond het onderdeel dat bescherming nodig heeft.
Moderne dieseluitlaatgasnabehandelingssystemen bundelen meerdere componenten in een relatief compact gebied. Afhankelijk van de voertuigarchitectuur kan een dieseluitlaatgasleiding langs een uitlaatpijp, roetfilter (DPF), SCR-katalysator, doseerunit of ander oppervlak met hoge temperaturen lopen.
In deze gebieden hoeft de leiding niet per se de uitlaat te raken om thermische spanning te ondervinden. Stralingsenergie van het hete oppervlak kan de omringende ruimte continu verwarmen en de temperatuur van aangrenzende componenten verhogen.
Een correct geplaatsteDEF-lijn hitteschildDit creëert een extra thermische barrière tussen de toevoerleiding en deze hete omgeving. Typische toepassingen zijn onder andere:
Voor een uitgebreider thermisch beheer aan de uitlaatzijde, zie de BSTFLEX.Isolatie van het hitteschild van de uitlaatbereik.
De geometrie van een DEF-toevoerleiding is een van de belangrijkste redenen waarom een conventionele, rechte beschermbuis mogelijk niet geschikt is.
Bij het vormgeven van kabels kunnen bochten, verschuivingen, verbindingspunten en gedeelten met beperkte ruimte voorkomen. Een starre afscherming die deze geometrie niet volgt, kan lastig te monteren zijn en kan interfereren met aangrenzende componenten.

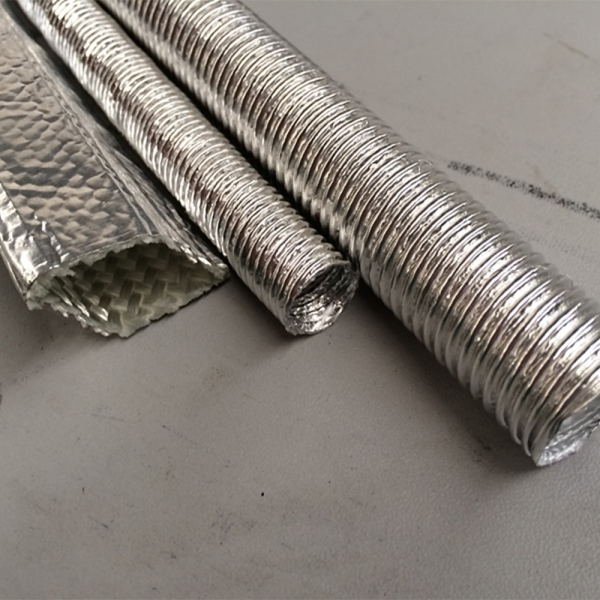

BSTFLEX gebruikt eengegolfde hitteschildhulsDe constructie zorgt voor gecontroleerde flexibiliteit over de gehele lengte van het schild. De ribbels zorgen ervoor dat de huls meebuigt met de rijrichting, in plaats van dat de rijrichting van het voertuig de vorm van het beschermingsmateriaal moet volgen.
Deze constructie is met name nuttig wanneer thermische isolatie erdoorheen moet lopen:
Het resultaat is een beschermend hitteschild dat rond de daadwerkelijke installatieomvang kan worden ontwikkeld, in plaats van elke leiding als een rechte buis te beschouwen.
De twee materialen vervullen verschillende functies binnen het hitteschild.
De buitenste aluminiumlaag is gericht naar de omringende hete omgeving. Het reflecterende metalen oppervlak dient voornamelijk om de stralingswarmte van nabijgelegen uitlaatcomponenten te beheersen.
Dit is belangrijk omdat een DEF-leiding die zich naast een hete uitlaat bevindt, aanzienlijke warmtestraling kan ontvangen, zelfs als er geen direct fysiek contact tussen de twee is.
Onder het aluminium oppervlak vormt glasvezel de isolerende laag van de huls. De glasvezellaag vertraagt de warmteoverdracht door de afscherming en scheidt de beschermde leiding van de buitenste aluminium bekleding.
De combinatie biedt daarom een effectievere thermische barrière dan wanneer men alleen op dunne aluminiumfolie zou vertrouwen:
Stralingswarmtebron → reflecterend aluminium oppervlak → glasvezelisolatie → beschermde DEF-toevoerleiding
Flexibiliteit mag voor dit type component niet als een secundaire eigenschap worden beschouwd.
Slangen, buizen en kabelbomen in auto's worden vaak om andere systemen heen geleid in plaats van in een rechte lijn. Een gegolfd profiel geeft het hitteschild een gedefinieerd buigmechanisme, terwijl de buisvormige beschermingsvorm behouden blijft.
Afhankelijk van de diameter, de geometrie van de golfplaten en de materiaalspecificaties kan de constructie zo worden ontworpen dat er een evenwicht ontstaat tussen:
Hierdoor is het ontwerp niet alleen geschikt als eenDEF-slang hitteschildmaar ook voor andere vloeistofleidingen en elektrische systemen in auto's die worden blootgesteld aan plaatselijke stralingswarmte.
Deze twee producten pakken hetzelfde thermische probleem vanuit verschillende invalshoeken aan.
UitlaatisolatieHet wordt op of rond het hete uitlaatonderdeel geïnstalleerd om de warmte bij de bron te beperken.
ADEF-injectortoevoerleiding hitteschildDaarentegen wordt er een isolatielaag rond de temperatuurgevoelige leiding aangebracht om de hoeveelheid externe warmte die deze bereikt te verminderen.
| Thermische beschermingsmethode | Geïnstalleerd op | Primaire functie |
|---|---|---|
| Uitlaatisolatiedeken | Uitlaatpijp, spruitstuk, roetfilter of ander heet onderdeel | Houd de warmtebron in bedwang. |
| Stijve hitteschild voor de uitlaat | Tussen de uitlaat en nabijgelegen onderdelen | Onderbreek de stralingswarmteoverdracht |
| Hitteschild voor gegolfde DEF-leidingen | Direct rond de DEF-lijn | Bescherm de kabel tegen invloeden van buitenaf door hitte. |
| Draad hitteschildhuls | Bedrading of kabel | Bescherm elektrische componenten in de buurt van hete zones. |
In voertuigen met een hoge isolatiewaarde kunnen meerdere methoden worden gebruikt als onderdeel van dezelfde strategie voor thermisch beheer.
Dezelfde gegolfde constructie van aluminium en glasvezel kan worden toegepast op andere componenten met een kleine diameter die door gebieden in de buurt van uitlaatgassen worden geleid.
Mogelijke toepassingen zijn onder andere:
Dit is waar het product ook kan functioneren als eenhitteschild voor autokabels,draad hitteschildhulsofWarmtehuls voor bedradingwanneer de interne afmetingen en constructie zijn ontwikkeld voor een elektrische kabelboom in plaats van een DEF-buis.
BSTFLEX produceert ook andere producten.thermische en hittebestendige hoezenvoor slangen, kabels, bedrading en vloeistofleidingen die worden blootgesteld aan hoge temperaturen in automobielomgevingen.
De thermische omstandigheden rondom dieselnabehandelingsinstallaties verschillen van die in veel conventionele motorruimtes.
Het beschermingsschild moet mogelijk in de buurt van componenten functioneren die tijdens normaal gebruik en nabehandeling aanzienlijke temperatuurschommelingen ondergaan. Tegelijkertijd kan de beschikbare ruimte beperkt worden door beugels, sensoren, elektrische connectoren, de voertuigstructuur en aangrenzende leidingen.
Daarom mag de selectie niet alleen gebaseerd zijn op een algemene temperatuurclassificatie van het materiaal.
Bij een OEM-project voor thermische beveiliging moet rekening worden gehouden met:
Deze factoren bepalen de juiste afmetingen en constructie van het afschermingsschild nauwkeuriger dan de temperatuur alleen.
De lay-out van DEF-leidingen verschilt aanzienlijk tussen verschillende voertuigplatformen. Voor OEM- en Tier-leveringsprojecten kan BSTFLEX het hitteschild ontwikkelen op basis van de daadwerkelijke leiding, in plaats van de klant te beperken tot één standaarddiameter of -lengte.
Aanpassingen kunnen onder meer het volgende omvatten:
De ontwikkeling kan gebaseerd zijn op tekeningen, afmetingen, installatiefoto's, productiemonsters of toepassingsvereisten.
De toevoerleiding van de DEF-injector is slechts één onderdeel van een thermisch krappe uitlaatgasnabehandelingsruimte.
Een nabijgelegen kabelboom kan eendraadwarmtehulsEen sensorkabel kan eenhittebestendige kabelhulsEen andere vloeistofleiding kan een reflecterend, beschermend hitteschild van aluminium nodig hebben. De uitlaatbron zelf kan daarentegen een uitlaatdeken, een gevormd metalen schild of een ander type bescherming vereisen.uitlaatwarmteschildisolatie.
Door deze componenten als één thermisch systeem te beschouwen, kan de afschermingsstrategie nauwkeuriger worden afgestemd op de warmtebron, de te beschermen component en de beschikbare installatieruimte.
Voor de ontwikkeling van een maatwerkoplossingDEF-injectieleiding hitteschildDe meest nuttige startinformatie omvat:
BSTFLEX produceert op maat gemaakte thermische beschermingscomponenten voor auto's, dieselmotoren, bedrijfsvoertuigen en andere toepassingen met hoge temperaturen. Prototypeontwikkeling en productieconfiguraties kunnen worden geëvalueerd op basis van de installatiegeometrie en thermische eisen van de klant.
Het is een thermische beschermingsbarrière die rond een toevoerleiding van een dieseluitlaatvloeistofinjector wordt aangebracht, waar de leiding wordt blootgesteld aan hitte van nabijgelegen uitlaatgassen of nabehandelingscomponenten. De BSTFLEX-versie maakt gebruik van een reflecterend aluminium oppervlak met glasvezelisolatie in een flexibele, gegolfde constructie.
Het aluminium oppervlak helpt de stralingswarmte van nabijgelegen hete componenten te reguleren. Het is gecombineerd met een isolerende glasvezellaag, waardoor de constructie meer is dan een simpele metalen bekleding.
Ja. De gegolfde geometrie is specifiek ontworpen om flexibiliteit te bieden bij het aanleggen van gebogen leidingen. De vereiste diameter, golfhoogte en buigeigenschappen moeten worden gekozen op basis van de daadwerkelijke installatie.
Ja. Een verwante constructie van gegolfd aluminium en glasvezel kan worden ontwikkeld als een hitteschild voor bedrading, een hittebestendige kabelmantel of een hittebestendige kabelmantel, mits de afmetingen en de installatiemethode zijn afgestemd op de kabel of kabelboom.
Ja. Diameter, lengte, isolatiestructuur, golfgeometrie en eindconfiguratie kunnen worden ontwikkeld voor OEM-toepassingen.
Nee. Uitlaatpijpisolatie regelt voornamelijk de warmte bij het hete uitlaatonderdeel. Een hitteschild voor de DEF-leiding beschermt de nabijgelegen DEF-leiding tegen die externe warmteomgeving. Beide benaderingen kunnen binnen hetzelfde thermische beheersysteem voor de uitlaat worden gebruikt.
Wanneer een DEF-toevoerleiding dicht langs een uitlaatpijp, roetfilter (DPF), SCR-katalysator of een ander onderdeel met hoge temperaturen loopt, kan een speciaal ontworpen afscherming plaatselijke bescherming bieden zonder de gehele omringende constructie onnodig te isoleren.
BSTFLEX kan producerengegolfde aluminium glasvezel hitteschildenVoor DEF-injectieleidingen, DEF-slangen, SCR-doseerleidingen, autokabelbomen en andere uitlaatgerelateerde componenten in aangepaste diameters, lengtes en configuraties.
Stuur ons de leidingdiameter, de gewenste lengte, de geometrie van de leidinggeleiding, de bedrijfsomgeving en de beschikbare installatieruimte, zodat we een hitteschild op maat voor uw toepassing kunnen beoordelen.
