BSTFLEX produceert gebreide roestvrijstalen gaashulzen voor auto-uitlaatbalgen, flexibele uitlaatpijpen, uitlaatontkoppelaars en andere flexibele uitlaatverbindingsconstructies.

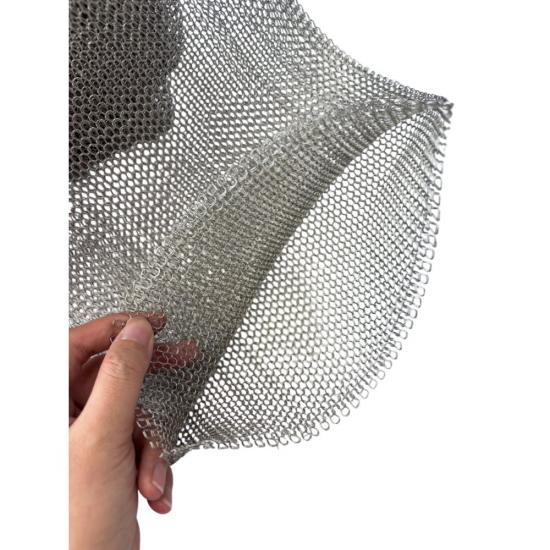

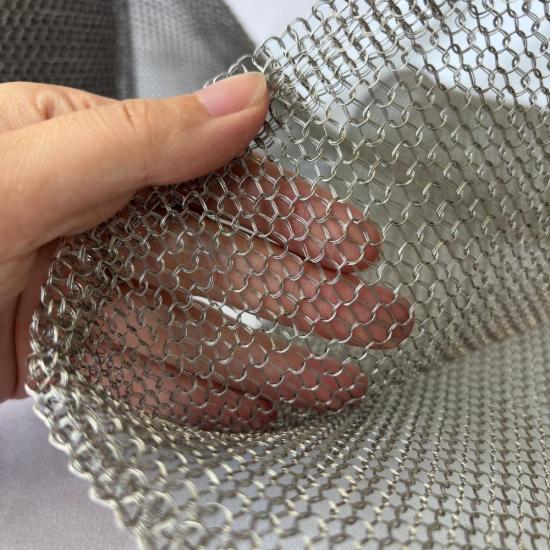

De huls wordt geproduceerd door roestvrijstalen draad in een buisvormige lusstructuur te breien. In vergelijking met stijf geweven gaas kan de gebreide constructie samendrukken, uitrekken en zich vormen rond balgen en flexibele uitlaatcomponenten, terwijl een continue metalen structuur behouden blijft.
Voor geselecteerde uitlaattoepassingen kunnen drie roestvrijstalen draden tegelijkertijd in het breiproces worden ingevoerd. Deze gebreide constructie met drie draden creëert een zwaarder meeraderig gaas met meer metalen contactpunten en kan worden aangepast aan de mechanische vereisten van de uitlaatconstructie.
Productoverzicht
Uitlaatbalgen en flexibele uitlaatpijpen zijn ontworpen om trillingen, thermische uitzetting, motorbewegingen en herhaalde mechanische verplaatsing op te vangen. De gebreide gaashuls werkt als een flexibele metalen laag rond of binnen de flexibele uitlaatconstructie.
Afhankelijk van het ontwerp van het uitlaatsysteem kan gebreid roestvrijstalen gaas direct rond de balg worden geïnstalleerd, onder een externe roestvrijstalen vlechtwerk worden geplaatst of in een uitlaatontkoppelingsstructuur worden geïntegreerd.
De lusconstructie zorgt ervoor dat het gaas met de balg mee kan bewegen in plaats van als een stijve afdekking te fungeren. Dit maakt het geschikt voor toepassingen die trillingsbeheer, oppervlaktebescherming, flexibele ondersteuning en mechanische scheiding tussen metalen lagen vereisen.
Gebreide constructie met drie draden
Een van de belangrijkste productieopties die beschikbaar zijn bij BSTFLEX is breien met drie draden.
Bij deze constructie worden drie roestvrijstalen draden parallel aangevoerd en samen in dezelfde buisvormige gaasstructuur gebreid. De drie draden vormen tegelijkertijd elke gebreide lus.
Vergeleken met een vergelijkbare constructie met één draad bevat gebreid gaas met drie draden meer metaalmateriaal in dezelfde gebreide structuur. Dit kan het gewicht, de stijfheid, de compressie-eigenschappen en het contactgedrag tussen de draden van de afgewerkte huls veranderen.
Het aantal draden is slechts één ontwerpfactor. Draaddiameter, gaasdichtheid, hulsdiameter, roestvrijstaalkwaliteit en installatiepositie moeten ook in overweging worden genomen bij het selecteren van het juiste gaas.

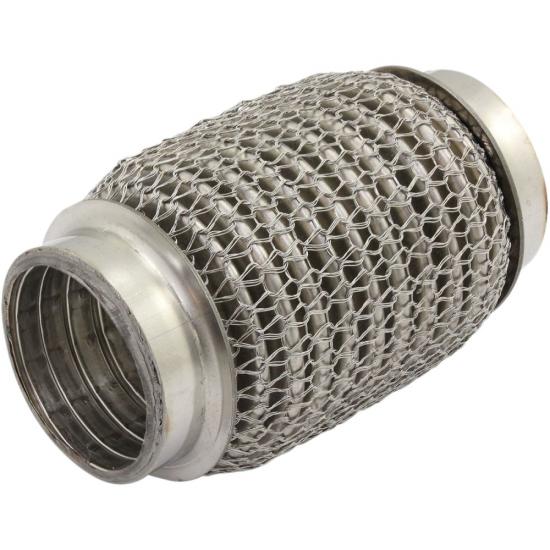

Hoe gebreid gaas wordt gebruikt in uitlaatbalgen
Uitlaatbalgen worden tijdens het draaien van de motor blootgesteld aan continue trillingen en thermische beweging. De balg moet flexibel blijven terwijl deze bewegingen tussen de motor en het stroomafwaartse uitlaatsysteem compenseert.
Een gebreide gaashuls kan rond de balg worden aangebracht om een flexibele metalen interface te bieden. Het gaas kan vervormen met de balg en contact behouden tijdens herhaalde bewegingen.
Afhankelijk van het ontwerp van de constructie kan het gebreide gaas helpen om direct wrijven tussen de balg en omliggende metalen componenten te verminderen. Het kan ook veel contactpunten tussen de draden creëren die bijdragen aan mechanische demping.
Toepassingen in flexibele uitlaatpijpen
Flexibele uitlaatpijpen worden vaak gebruikt waar stijve uitlaatbuizen motorbewegingen, thermische uitzetting en trillingen niet kunnen opvangen.
Een flexibele uitlaatpijp kan een gegolfde balg, binnenvoering, buitenste vlechtwerk en gebreid gaas bevatten. De exacte constructie varieert per fabrikant van het uitlaatsysteem.
Het gebreide gaas kan rond de balg of tussen de balg en een extern vlechtwerk worden geplaatst. Het doel hangt af van het volledige ontwerp van de flexibele pijp.
BSTFLEX levert op maat gemaakte gebreide gaashulzen op basis van de buitendiameter van de balg, de vereiste hulsdiameter en de mechanische vereisten van de afgewerkte flexibele verbinding.
Toepassingen voor uitlaatontkoppelaars
Auto-uitlaatontkoppelaars zijn ontworpen om de overdracht van motortrillingen en bewegingen naar het stroomafwaartse uitlaatsysteem te verminderen.
Gebreid roestvrijstalen gaas kan worden opgenomen in uitlaatontkoppelingsconstructies omdat de lusstructuur gecontroleerde beweging toelaat terwijl er meerdere wrijvingscontactpunten tussen de draden worden gecreëerd.
De juiste gaasconstructie hangt af van het ontwerp van de ontkoppelaar, de vereiste flexibiliteit, de installatiepositie en het verwachte bewegingsbereik.
Gebreid gaas vergeleken met roestvrijstalen vlechtwerk
Gebreid gaas en roestvrijstalen vlechtwerk zijn verschillende producten en mogen niet als identieke componenten worden behandeld.
Gebreid gaas wordt gevormd uit onderling verbonden draadlussen. Roestvrijstalen vlechtwerk wordt geproduceerd door meerdere draaddragers diagonaal te kruisen.
Gebreid gaas is over het algemeen beter samendrukbaar en vormbaar, terwijl vlechtwerk vaak wordt gebruikt als externe beperking of verstevigingslaag.
Sommige ontwerpen voor flexibele uitlaatpijpen gebruiken zowel gebreid gaas als roestvrijstalen vlechtwerk in dezelfde constructie, omdat de twee structuren verschillende mechanische functies vervullen.
Aangepaste draaddiameter
De draaddiameter heeft een directe invloed op het gedrag van het afgewerkte gebreide gaas.
Een grotere draaddiameter verhoogt over het algemeen het gewicht en de stijfheid van het gaas. Een dunnere draad kan een lichtere en flexibelere structuur bieden.
De draaddiameter kan ook de compressieweerstand, lusflexibiliteit, het metalen contactoppervlak en de dikte van de afgewerkte huls beïnvloeden.
Om deze reden moet de draaddiameter samen met de gaasdichtheid en het aantal strengen worden geselecteerd in plaats van als een geïsoleerde specificatie.
Aangepaste gaasdichtheid
De gaasdichtheid bepaalt hoeveel roestvrijstalen draad in een bepaald gebied of lengte van de gebreide huls wordt verwerkt.
Een dichter gaas bevat meer metaalmateriaal en meer contactpunten tussen de draden. Een opener gaas biedt normaal gesproken meer flexibiliteit en een lager gewicht.
Verschillende ontwerpen voor uitlaatbalgen en flexibele pijpen kunnen verschillende gaasdichtheden vereisen. BSTFLEX kan de breiconstructie aanpassen aan klantmonsters, tekeningen of technische vereisten.
Aangepaste hulsdiameter
De buisvormige gebreide draadgaashuls kan in verschillende diameters worden geproduceerd om te passen bij uitlaatbalgen, flexibele pijpen en ontkoppelingscomponenten.
De juiste hulsdiameter is belangrijk voor de prestaties van de assemblage. Een huls die te strak zit, kan de beweging beperken, terwijl een huls die te los zit mogelijk niet de vereiste mechanische interactie biedt.
Voor OEM-ontwikkeling wordt klanten aangemoedigd om de buitendiameter van de balg, de vereiste gaasdiameter en de afgewerkte hulslengte op te geven.
Beschikbare materialen
Roestvrij staal wordt vaak gebruikt voor gebreid uitlaatgaas omdat het corrosiebestendigheid, mechanische duurzaamheid en geschiktheid voor uitlaatmilieus met hoge temperaturen biedt.
Typische materiaalopties zijn roestvrij staal 304 en 316. Andere kwaliteiten roestvrij staal of draden van hoogwaardige legeringen voor hoge temperaturen kunnen worden geëvalueerd volgens de specificaties van de klant.
Bij de materiaalselectie moet rekening worden gehouden met de bedrijfstemperatuur, oxidatieomstandigheden, blootstelling aan strooizout, condensatie, levensduur en de montagepositie binnen het uitlaatsysteem.
Technische specificaties
| Product | Roestvrijstalen gebreide draadgaashuls |
|---|---|
| Constructie | Buisvormig gebreid draadgaas |
| Draadconfiguratie | Enkeldraads- of meerdraadsconstructie |
| Aanbevolen constructie | Dreedraads gebreid gaas |
| Materiaal | Roestvrij staal |
| Typische kwaliteiten | 304, 316 of aangepaste kwaliteit |
| Referentie hulsdiameter | 25 mm tot 150 mm, aangepaste maten beschikbaar |
| Referentie draaddiameter | 0,15 mm tot 0,30 mm, aangepaste opties beschikbaar |
| Gaasdichtheid | Aangepast |
| Gaaslagen | Enkele of meerdere lagen afhankelijk van het ontwerp |
| Lengte | Snijlengte of continue productie |
| Toepassingen | Uitlaatbalgen, flexibele pijpen, uitlaatontkoppelaars en flexibele uitlaatverbindingen |
| OEM-service | Beschikbaar |
| Monsterontwikkeling | Beschikbaar |
Typische toepassingen
- Uitlaatbalgen voor auto's
- Flexibele uitlaatpijpen
- Uitlaatontkoppelaars voor auto's
- Flexibele uitlaatverbindingen
- Uitlaatsystemen voor bedrijfsvoertuigen
- Uitlaatsystemen voor zware vrachtwagens
- Uitlaataansluitingen voor generatoren
- Uitlaatleidingen voor industriële motoren
- Scheepsuitlaatconstructies
- Toepassingen van gaas voor geluiddempers en knalpotten
OEM en maatwerkproductie
BSTFLEX produceert gebreide gaashulzen volgens klanttekeningen, monsters en afmetingen van uitlaatcomponenten.
Maatwerkproductie kan verschillende roestvrijstalen kwaliteiten, draaddiameters, strenghoeveelheden, hulsdiameters, gaasdichtheden en afgewerkte lengtes omvatten.
Voor vervangingsprojecten kunnen klanten ook een bestaande gebreide gaashuls of een compleet uitlaatonderdeel aanleveren voor evaluatie.
Deze op monsters gebaseerde ontwikkelingsmethode is nuttig wanneer de oorspronkelijke gaasspecificatie niet beschikbaar is, maar de klant de bestaande constructie moet reproduceren.
Informatie vereist voor offerte
| Toepassing | Uitlaatbalg, flexibele pijp, ontkoppelaar of flexibele verbinding |
|---|---|
| Buitendiameter balg | Vereist |
| Diameter gaashuls | Vereist |
| Afgewerkte lengte | Vereist |
| Draadmateriaal | 304, 316 of gespecificeerde kwaliteit |
| Draaddiameter | Vereist indien gespecificeerd |
| Aantal draadstrengen | Enkel, dubbel, drievoudig of op maat |
| Gaasdichtheid | Tekening, specificatie of monster |
| Hoeveelheid | Stuks of meters |
| Tekening of monster | Aanbevolen |
Waarom kiezen voor BSTFLEX
BSTFLEX richt zich op op maat gemaakte thermische en mechanische beschermingscomponenten voor automobiel- en industriële toepassingen.
Voor projecten met gebreid roestvrijstalen gaas kunnen wij ondersteuning bieden bij productie op basis van tekeningen, ontwikkeling op basis van monsters, aangepaste draadconfiguraties en OEM-productie.
Drievoudige gebreide constructie is beschikbaar voor klanten die drie roestvrijstalen draden samen in dezelfde buisvormige gaasstructuur willen laten breien.
Als u een uitlaatbalg, flexibele uitlaatpijp of auto-uitlaatontkoppelaar ontwikkelt, stuur ons dan uw technische tekening of monster voor evaluatie.
Veelgestelde vragen
Wat is een gebreide roestvrijstalen gaashuls?
Het is een buisvormige metalen huls die wordt gemaakt door roestvrijstalen draad in onderling verbonden lussen te breien. De resulterende structuur is flexibel, samendrukbaar en geschikt voor installatie rond uitlaatbalgen en flexibele uitlaatcomponenten.
Waar wordt gebreid gaas voor gebruikt in een uitlaatsysteem?
Het wordt veel gebruikt rond uitlaatbalgen, flexibele buizen en uitlaatontkoppelaars waar een flexibele metalen laag vereist is voor trillingsbeheer, oppervlaktebescherming en mechanische ondersteuning.
Wat is drievoudig gebreid gaas?
Drievoudig gebreid gaas wordt vervaardigd door drie roestvrijstalen draden samen in te voeren tijdens het breiproces, zodat de drie draden tegelijkertijd de gebreide lusstructuur vormen.
Is gebreid gaas hetzelfde als roestvrijstalen vlechtwerk?
Nee. Gebreid gaas wordt gevormd uit draadlussen, terwijl vlechtwerk wordt geproduceerd uit diagonaal kruisende draaddragers. Sommige uitlaatsamenstellingen gebruiken beide producten voor verschillende functies.
Kan de diameter van de huls worden aangepast?
Ja. De diameter van de huls kan worden geproduceerd volgens de afmetingen van de uitlaatbalg, flexibele buis of ontkoppelingscomponent.
Kan de maasdichtheid worden aangepast?
Ja. Maasdichtheid, draaddiameter, aantal strengen en hulsdiameter kunnen worden aangepast aan de vereiste uitlaatsamenstelling.
Kan BSTFLEX produceren op basis van een bestaand monster?
Ja. Klanten kunnen een bestaande gaashuls, uitlaatbalgsamenstelling of flexibel buismonster aanleveren voor evaluatie van de afmetingen en constructie.
Vraag een offerte aan
Geef voor op maat gemaakte gebreide roestvrijstalen gaashulzen de toepassing, hulsdiameter, draaddiameter, roestvrijstaalkwaliteit, aantal draadstrengen, maasdichtheid, afgewerkte lengte en vereiste hoeveelheid op.
Tekeningen en bestaande monsters zijn welkom voor OEM-ontwikkeling.
