Gebreid draadgaas voor uitlaatbalgen en flexibele uitlaatpijpen

Gebreid draadgaas wordt veel gebruikt in uitlaatbalgen, flexibele uitlaatpijpen, uitlaatontkoppelaars en andere flexibele uitlaatverbindingsstukken waar het onderdeel bestand moet zijn tegen trillingen, thermische uitzetting, herhaalde bewegingen en mechanisch contact.

In tegenstelling tot geweven draadgaas of conventionele gevlochten roestvrijstalen buizen, is gebreid draadgaas gevormd uit doorlopende roestvrijstalen draadlussen. Deze lusstructuur zorgt ervoor dat het gaas kan comprimeren, uitrekken, zich aanpassen aan gebogen oppervlakken en meebewegen met het uitlaatonderdeel zonder een starre belemmering te vormen.

Voor uitlaatsystemen in de automobiel- en industriële sector kan het gaas rond een balg worden aangebracht, onder een buitenste vlechtwerk worden geplaatst, in een ontkoppelingsstructuur worden geïntegreerd of als een aparte buisvormige huls worden vervaardigd, afhankelijk van het ontwerp van het uitlaatsysteem van de klant.

BSTFLEX produceertroestvrijstalen gebreide draadgaas mouwenVoor uitlaatbalgen, flexibele uitlaatpijpen en ontkoppelaars voor auto-uitlaten. Draaddiameter, hulsdiameter, roestvrijstaalkwaliteit, maasdichtheid, aantal draadstrengen en uiteindelijke lengte kunnen worden aangepast voor OEM-projecten.

Waar wordt gebreid draadgaas gebruikt in een flexibele uitlaatconstructie?

Er bestaat geen universele constructie voor flexibele uitlaatpijpen. Verschillende voertuigplatformen, motorconfiguraties en fabrikanten van uitlaatsystemen gebruiken verschillende combinaties van balgen, vlechtwerk, voeringen en gebreid gaas.

Een typische flexibele uitlaatconstructie kan meerdere metalen lagen bevatten:

Bij een andere constructie kan de gebreide mesh-hoes direct om de balg worden aangebracht zonder extra buitenste vlecht.

De juiste positie van het gaas hangt af van de mechanische functie die van de complete uitlaatverbinding wordt vereist. Daarom moet gebreid gaas voor uitlaatbalgen normaal gesproken samen met het algehele ontwerp van de flexibele buis worden gekozen, in plaats van als een losstaand onderdeel.

Waarom uitlaatbalgen een flexibele metalen gaaslaag nodig hebben

Uitlaatbalgen zijn ontworpen om bewegingen tussen de motor en het uitlaatsysteem te absorberen. Tijdens het gebruik van een voertuig kunnen de balgen tegelijkertijd aan verschillende vormen van verplaatsing worden blootgesteld.

• Motorvibratie
• Uitlaatpulsatie
• Trillingen veroorzaakt door het wegdek
• Thermische uitzetting
• Axiale compressie en extensie
• Zijwaartse beweging
• Hoekafwijking
• Herhaaldelijk starten en stoppen van de thermische cyclus

Een stijve metalen afdekking zou deze beweging belemmeren. Gebreid roestvrijstalen gaas is geschikt omdat de lusstructuur mee kan vervormen met de balg.

Hierdoor blijft het gaas in contact met de constructie, terwijl gecontroleerde beweging toch mogelijk blijft.

Hoe gebreid draadgaas helpt bij het beheersen van trillingen

Een van de belangrijke kenmerken van gebreid gaas is het grote aantal contactpunten tussen de draden, die ontstaan ​​door de gebreide lussen.

Wanneer het uitlaatsysteem trilt, kunnen individuele lussen enigszins ten opzichte van aangrenzende lussen bewegen. Dit creëert wrijving tussen de oppervlakken van de roestvrijstalen draden en kan helpen een deel van de mechanische energie die door de trillingen wordt gegenereerd, af te voeren.

De mate van demping hangt af van verschillende factoren, waaronder:

• Draaddiameter
• Aantal draden dat aan elkaar is geknoopt
• Maasdichtheid
• Mesh-compressie
• Mouwdiameter
• Roestvrij staal van hoge kwaliteit
• Installatiepositie
• Interactie met de balg en het buitenste vlechtwerk

Om deze reden kunnen twee gebreide mesh-hoezen met dezelfde buitendiameter zich heel verschillend gedragen als de draaddikte of de breidichtheid verschilt.

Oppervlaktebescherming voor afzuigbalgen

Dunne roestvrijstalen balgen zijn ontworpen voor flexibiliteit, maar herhaaldelijke wrijving tegen omringende metalen onderdelen kan bijdragen aan slijtage.

Een gebreide draadgaaslaag kan fungeren als een flexibele mechanische interface rond de balg. Het gaas helpt het oppervlak van de balg te scheiden van aangrenzende lagen en verdeelt het contact over een groter gebied.

Deze functie kan met name nuttig zijn wanneer een balg gecombineerd wordt met een buitenste roestvrijstalen vlechtwerk of een andere metalen bevestigingsstructuur.

Gebreid draadgaas en balgbeweging

De prestatie van een flexibele uitlaatkoppeling hangt af van de bewegingsvrijheid van de balg binnen het beoogde ontwerpbereik.

Een correct ontworpen gebreide mesh-hoes biedt ruimte aan:

• Axiale compressie
• Axiale extensie
• Radiale beweging
• Beperkte hoekverplaatsing
• Herhaalde trillingscycli

Het gaas moet echter niet alleen op basis van de hulsdiameter worden gekozen.

Een te dicht of te strak geweven structuur kan de beweging beperken, terwijl een te los geweven structuur mogelijk niet de beoogde mechanische interactie met het uitlaatonderdeel biedt.

Een goed ontwerp vereist een evenwicht tussen flexibiliteit, metaalmassa, maasdichtheid en dimensionale nauwkeurigheid.

Gebreid draadgaas versus roestvrijstalen vlechtwerk

Gebreid draadgaas en roestvrijstalen vlechtwerk worden vaak door elkaar gehaald, omdat beide aan de buitenkant van een flexibele uitlaatpijp kunnen voorkomen.

Ze worden geproduceerd via verschillende fabricageprocessen en hebben doorgaans verschillend mechanisch gedrag.

Bij veel flexibele uitlaatpijpen zijn gebreid gaas en roestvrijstalen vlechtwerk geen concurrerende producten. Ze kunnen samen worden gebruikt omdat elke structuur verschillende mechanische eigenschappen biedt.

Drievoudig gebreid gaas voor uitlaatgassystemen

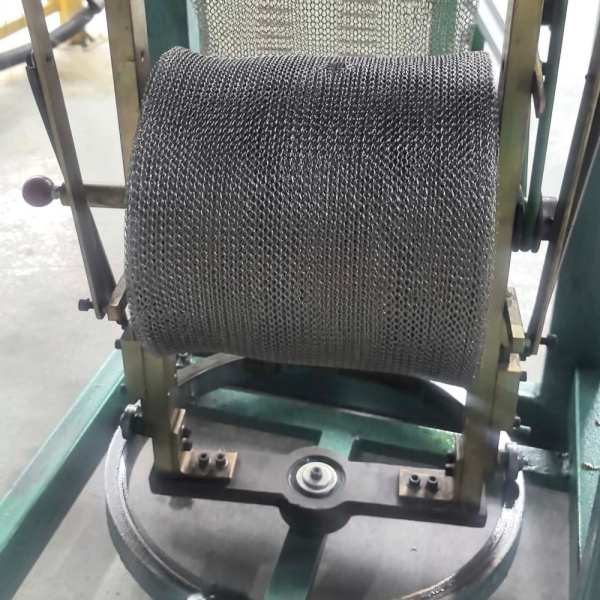

BSTFLEX kan gebreid gaas produceren door meerdere roestvrijstalen draden tegelijkertijd in het breiproces te verwerken.

Een belangrijke constructie is eendrievoudig draad gebreid gaaswaarbij drie roestvrijstalen draden parallel worden ingevoerd en tot dezelfde lusstructuur worden samengevoegd.

Vergeleken met een vergelijkbare gebreide constructie met één draad, bevat een drievoudig draadnetwerk meer metaalachtig materiaal in elke gebreide lus.

Dit kan handig zijn wanneer de fabrikant van uitlaatonderdelen een robuustere gaasstructuur, een grotere metaalmassa of andere compressie-eigenschappen vereist.

Het aantal draadstrengen moet nog steeds worden gekozen op basis van de montage-eisen. Meer strengen betekenen niet automatisch betere prestaties in elk uitlaatsysteem.

BSTFLEX kan maatwerk leverendrievoudig draadgebreid gaas voor afzuigbalgenaan de hand van klanttekeningen of bestaande voorbeelden.

Hoe de draaddiameter het gedrag van het gaas beïnvloedt

De draaddiameter is een van de belangrijkste variabelen bij het ontwerp van een gebreid uitlaatgasnet.

Een dikkere roestvrijstalen draad levert over het algemeen een stijvere en zwaardere metalen structuur op, terwijl een dunnere draad een lichter en flexibeler gaas kan opleveren.

De draaddiameter heeft invloed op:

• Meshstijfheid
• Netgewicht
• Lusflexibiliteit
• Drukweerstand
• Oppervlaktecontactoppervlak
• Slijtvastheid
• Afgewerkte hulsdikte

De draaddiameter moet daarom in samenhang met de breidichtheid en het aantal strengen worden beschouwd.

Een dikke draad met een open structuur kan zich anders gedragen dan een fijnere draad die gebruikt wordt in een dichte constructie met meerdere strengen.

Waarom maasdichtheid belangrijk is

De maasdichtheid beschrijft hoeveel draad er in een bepaald oppervlak of lengte van het gebreide gaas is verwerkt.

Een dichter gaaswerk bevat over het algemeen meer contactpunten tussen de draden en een grotere metaalmassa. Dit kan de dempingseigenschappen, stijfheid en compressiegedrag beïnvloeden.

Een meer open gebreide structuur biedt doorgaans meer flexibiliteit en een lager gewicht.

De juiste dichtheid hangt af van de beoogde positie in de flexibele uitlaatbuis.

Een gaas dat direct rond een balg wordt gebruikt, vereist bijvoorbeeld een andere constructie dan een gaas dat tussen de balg en een externe draadmantel is geplaatst.

De juiste hulsdiameter kiezen

De diameter van de huls moet zorgvuldig worden afgestemd op de buitendiameter van de uitlaatbalg of flexibele buis.

Als het gebreide gaas te klein is, kan de installatie lastig zijn of kan er te veel druk op de balg komen te staan.

Als de huls te groot is, kan deze te los zitten en niet goed met het onderdeel samenwerken.

Voor OEM-ontwikkeling adviseert BSTFLEX het volgende aan te leveren:

• Buitendiameter van de balg
• Vereiste maaswijdte
• Afgewerkte mouwlengte
• Vereiste compressie- of pasvormconditie
• Tekening van het complete flexibele uitlaatstuk, indien beschikbaar.

Materiaalselectie van roestvrij staal

Roestvrij staal wordt vaak gekozen voor geweven gaas voor uitlaatgasafvoeren vanwege de combinatie van corrosiebestendigheid, hoge temperatuurbestendigheid en mechanische duurzaamheid.

Gangbare materiaalkeuzes omvatten roestvrij staal 304 en 316, maar andere kwaliteiten kunnen worden beoordeeld op basis van specifieke OEM-vereisten.

Bij de materiaalkeuze moet rekening worden gehouden met:

• Bedrijfstemperatuur
• Oxidatieomgeving
• blootstelling aan strooizout
• Condensatie
• Locatie van het uitlaatsysteem
• Vereiste levensduur
• Klantspecifieke materiaalspecificatie

Voor veeleisende uitlaatsystemen moet het materiaal worden afgestemd op de technische specificaties van de klant, in plaats van alleen te worden geselecteerd op basis van algemene corrosiebestendigheid.

Gebreid gaas voor ontkoppelaars van auto-uitlaatsystemen

Uitlaatontkoppelaars zijn ontworpen om de overdracht van motorbewegingen naar het uitlaatsysteem te verminderen.

Een typische ontkoppelingsconstructie moet rekening houden met trillingen, hoekbewegingen, axiale verplaatsing en thermische uitzetting, terwijl tegelijkertijd het vereiste uitlaatkanaal behouden blijft.

Gebreid gaas kan in deze constructie worden verwerkt omdat de lusvormige structuur gecontroleerde beweging mogelijk maakt en veel wrijvingscontactpunten tussen de draden creëert.

Voor deze toepassing hangt de prestatie van het gaas sterk af van het complete ontwerp van de ontkoppelaar. Dezelfde specificatie voor het gebreide gaas mag niet automatisch worden gebruikt voor elk voertuigplatform of motorsysteem.

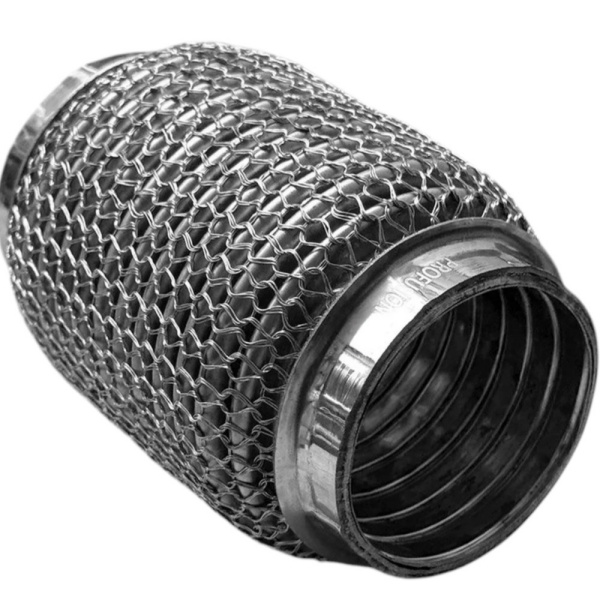

Gebreid gaas voor flexibele uitlaatpijpen

Flexibele uitlaatpijpen worden gebruikt wanneer stijve buizen de bewegingen en thermische uitzetting van de motor niet betrouwbaar kunnen opvangen.

Afhankelijk van het ontwerp kan een flexibele uitlaatpijp de volgende onderdelen combineren:

• Gegolfde balg
• Binnenvoering met in elkaar grijpende schakels
• Buitenste draadvlecht
• Gebreid draadgaas
• Eindkragen of gelaste verbindingen

Het gebreide gaas kan zo worden ontworpen dat het past bij de diameter van de balg en samenwerkt met de omringende lagen zonder de flexibele buis te belemmeren in zijn beoogde beweging.

Gebreide constructie met één of meerdere draden?

De juiste keuze hangt af van het betreffende uitlaatonderdeel.

Het belangrijkste punt is dat het aantal strengen slechts één variabele is. Een correcte specificatie omvat ook de draaddiameter, de hulsdiameter, de maasdichtheid, de uiteindelijke lengte en de materiaalkwaliteit.

Hoe specificeer je gebreid draadgaas voor een afzuigbalg?

Voor een nieuw uitlaatbalg- of flexibele buisproject helpt de volgende informatie bij het bepalen van de juiste breiselconstructie.

Een tekening van de klant of een bestaand gaasmonster is bijzonder nuttig bij het vervangen van een bestaand uitlaatgasfilteronderdeel.

Op basis van samples ontwikkelde uitlaatsystemen voor fabrikanten.

Bij veel OEM-vervangingsprojecten beschikt de klant niet over een complete specificatie van het gebreide gaas.

In plaats daarvan kan de beschikbare referentie zijn:

• Een bestaande mesh-hoes
• Een complete uitlaatbalg
• Een gedeelte van een flexibele uitlaatpijp
• Een tekening zonder breiparameters

BSTFLEX kan het fysieke monster evalueren en relevante parameters zoals hulsafmetingen, geschatte draadconfiguratie en breistructuur bevestigen voordat een productieversie wordt ontwikkeld.

Deze aanpak is met name nuttig voor fabrikanten van uitlaatsystemen die een op maat gemaakt systeem nodig hebben.uitlaat gebreide draadgaashoesafgestemd op een bestaande balg of flexibele koppeling.

Toepassingen buiten personenauto's

Gebreid roestvrijstalen gaas wordt niet alleen gebruikt in uitlaatsystemen van personenauto's.

Vergelijkbare flexibele uitlaatgaseisen kunnen voorkomen in:

• Bedrijfsvoertuigen
• Zware vrachtwagens
• Bouwmachines
• Landbouwapparatuur
• Dieselgeneratorsystemen
• Uitlaatpijpen van industriële motoren
• Scheepsuitlaatsystemen
• Industriële flexibele uitlaatkoppelingen

In elk geval moet het gebreide gaas afgestemd zijn op de diameter, het bewegingsbereik en de mechanische omstandigheden van de flexibele verbinding.

Waarom er geen universele specificatie bestaat voor gebreide uitlaatgaas

Flexibele uitlaatgasaansluitingen verschillen aanzienlijk tussen voertuigplatformen en fabrikanten.

Een gaas dat in de ene balg goed functioneert, heeft mogelijk niet de juiste stijfheid, diameter of dichtheid voor een andere constructie.

De volgende uitspraken zijn daarom van belang:

• Dikkere draden betekenen niet automatisch betere prestaties.
• Een dichter gaas zorgt niet automatisch voor betere trillingsdemping.
• Meer draadstrengen zijn niet altijd de juiste oplossing.
• Een strakkere mouw is niet per se beter voor de beweging van de balg.

Het gebreide gaas van de uitlaatgasafvoer moet worden beschouwd als een integraal onderdeel van de complete flexibele verbinding.

Op maat gemaakt gebreid draadgaas voor uitlaatbalgen en flexibele buizen.

BSTFLEX levert op maat gemaakte roestvrijstalen draadnetten voor fabrikanten van uitlaatsystemen voor de auto-industrie en de industriële sector.

Mogelijke aanpassingsopties zijn onder andere:

• Roestvrij staal van hoge kwaliteit
• Draaddiameter
• Enkeldraads of meerdraads constructie
• Drievoudige draad gebreide structuur
• Maasdichtheid
• Mouwdiameter
• Voltooide lengte
• Doorlopend buisvormig gaas
• Op maat gesneden mouwen van mesh
• Op monsters gebaseerde ontwikkeling
• OEM-productie op basis van tekeningen

Als u een uitlaatbalg, flexibele uitlaatpijp of ontkoppelingsmechanisme voor auto's ontwikkelt, stuur ons dan uw tekening of voorbeeld samen met de vereiste afmetingen en draadspecificaties.

Vraag een op maat gemaakte uitlaatgasafvoer met gebreid gaas aan.

Voor een offerte en technische beoordeling verzoeken wij u de volgende gegevens te verstrekken: de buitendiameter van de uitlaatbalg, de gewenste hulsdiameter, de maaslengte, de roestvrijstaalkwaliteit, de draaddiameter, het aantal draadstrengen, de maasdichtheid en de verwachte jaarlijkse hoeveelheid.

Bestaande flexibele uitlaatpijpen of gebreide gaasmonsters kunnen ook worden aangeleverd voor verdere ontwikkeling.
