Aluminium hitteschildbuizen hebben geen constructie met een enkele wand. Een gegolfde buis gemaakt van aluminiumfolie en een qua uiterlijk vergelijkbare buis gevoerd met glasvezel bieden verschillende materiaaloppervlakken aan het component aan de binnenkant. De aankoopbeslissing moet beginnen bij dat verschil, niet bij het zilveren uiterlijk.
Identificeer voor een automobielslang, bedieningskabel of bedradingsset eerst de vereiste taak: een externe reflecterende afdekking, een samengestelde thermische barrière of een luchttoevoerkanaal. Deze gids vergelijkt twee constructies van gegolfde hittebeschermingsbuizen en legt uit wat u moet bevestigen voordat u de ene door de andere vervangt.
Twee gegolfde buizen, twee wandconstructies

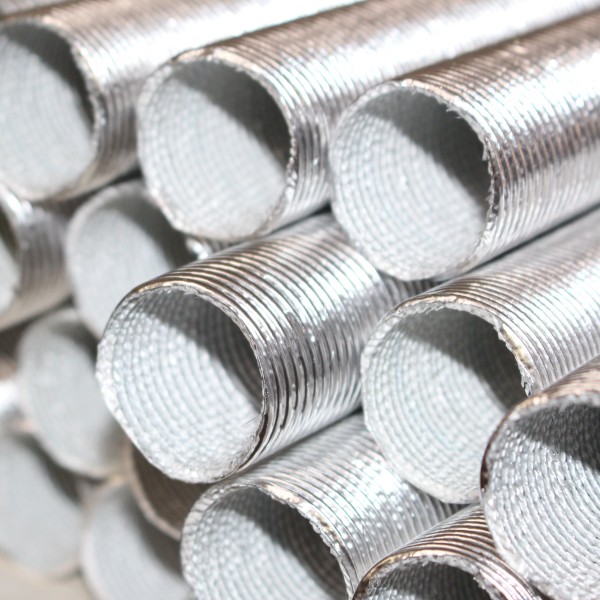

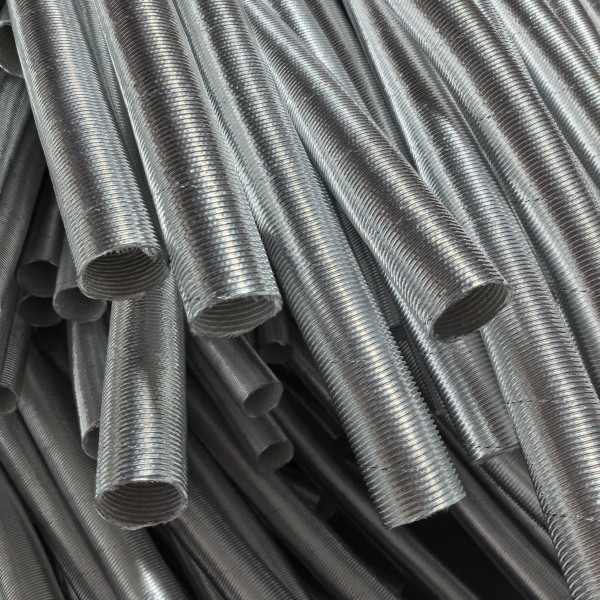

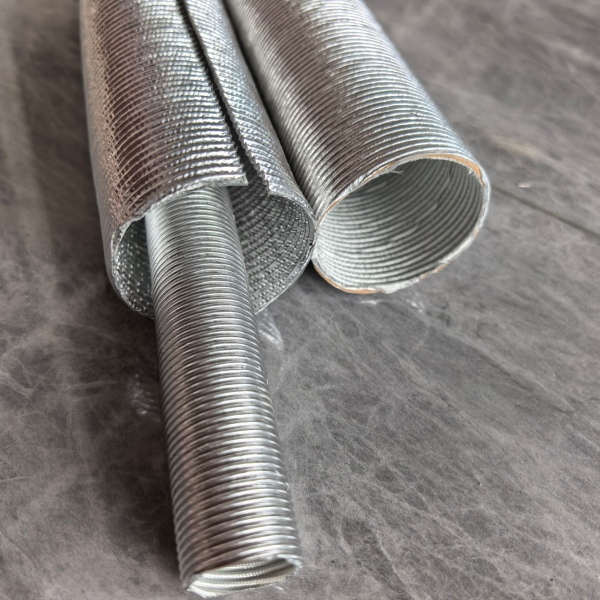

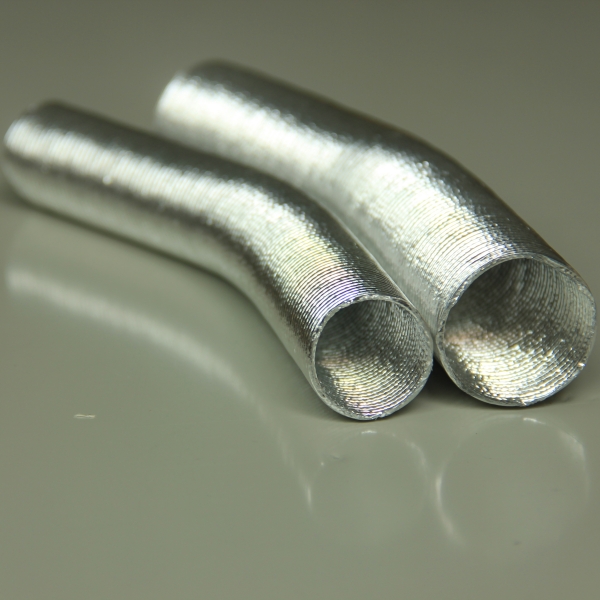

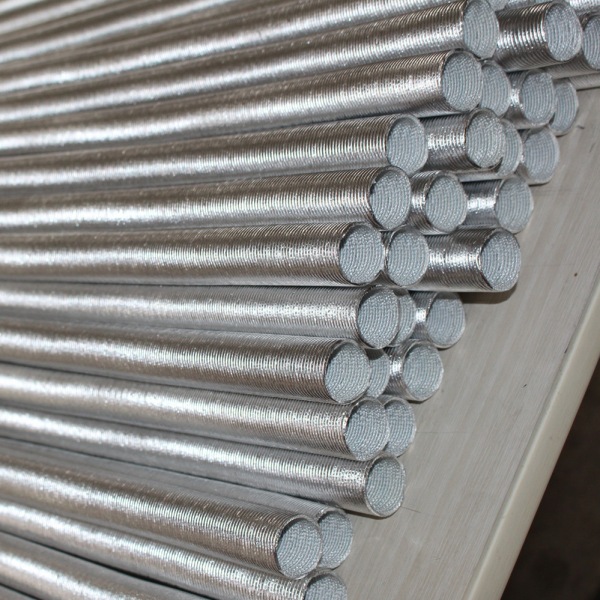

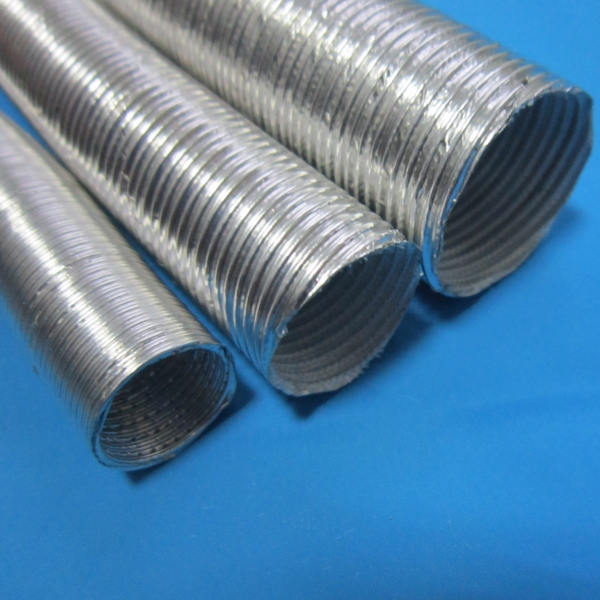

BSTFLEX vermeldt Aluminiumfolie Hitte-reflecterende Gegolfde Hulzen met een drielaagse aluminiumfoliewand. De afzonderlijke Aluminiumfolie Glasvezel Hittebeschermingsbuis heeft een glasvezel binnenslagen en twee aluminium lagen aan de buitenkant.
| Selectiepunt | Alleen-folie gegolfde huls | Met glasvezel gevoerde gegolfde buis |
|---|---|---|
| Vermelde wandconstructie | Drie aluminiumfolielagen. | Glasvezel aan de binnenkant, aluminium in het midden en aluminium aan de buitenkant. |
| Oppervlak gericht naar het beschermde component | Het binnenste aluminiumoppervlak. | De glasvezellaag. |
| Reden om te evalueren | Het project vraagt om een gevormde aluminium beschermkap zonder textielvoering. | Het project vraagt om een composietkap met een glasvezellaag tussen het aluminium en het onderdeel. |
| Installatievragen | Controleer de vormspeling, de toestand van de snijkant, de retentie en de contactpunten. | Controleer dezelfde kenmerken, plus de toestand van de voering en de beschikbare afgewerkte ruimte in de buis. |
| Prestatiebewijs | Gebruik de resultaten voor de geselecteerde folieconstructie en geïnstalleerde opstelling. | Gebruik de resultaten voor de geselecteerde composietconstructie en geïnstalleerde opstelling. |
De tabel bepaalt geen universele winnaar. Zonder vergelijkbare testomstandigheden kan een materiaallijst alleen niet aantonen welke buis een bepaalde slang koeler houdt of langer meegaat tijdens gebruik.
Wat doet het aluminium oppervlak?
Een reflecterende aluminium buitenkant wordt gebruikt om stralingswarmte te verminderen die wordt geabsorbeerd door nabijgelegen hete componenten. Een binnenlaag van glasvezel zorgt voor een extra thermische laag tussen de metalen wand en het beschermde onderdeel. Deze functies moeten apart worden overwogen bij het selecteren van een aluminium glasvezelbuis.
Geen van beide constructies koelt een leiding actief. Waar de component zelf warmte genereert of een hete vloeistof transporteert, dient u de volledige thermische omgeving te beoordelen in plaats van aan te nemen dat een buitenbekleding de temperatuur zal verlagen. Specificeer de acceptabele conditie van het beschermde onderdeel, en niet simpelweg de hoogste temperatuur die voor een afdekmateriaal wordt geadverteerd.
Identificeer bij een ontwerpeurering of de belasting afkomstig is van een nabijgelegen stralingsbron, hete omgevingslucht of direct contact. Maak van een verklaring over stralingsblootstelling geen toestemming om de buis op een uitlaatspruitstuk te laten rusten.
Wanneer moet u de buis met alleen folie overwegen?
Begin met de constructie van alleen folie wanneer de tekening om een gegolfde aluminium afdekking vraagt en er geen vereiste is voor een textielbinnenlaag. Het vermelde product behoudt zijn gevormde vorm, wat handig is bij het beoordelen van een gedefinieerde route rond een bestaande samenstelling.
Houd de selectie afhankelijk van de daadwerkelijke installatie. Bevestig dat de buis kan worden geleid zonder platgedrukt te worden, dat de uiteinden niet tegen een kwetsbaar slang- of kabeloppervlak drukken en dat de steunen hem op zijn plaats houden. Ga er niet van uit dat het toevoegen van meer folielagen een ongetest thermisch doel zal bereiken.
Vergelijk voor vervangende inkopen een doorgesneden sectie van het originele onderdeel met het voorgestelde monster. Een foto van de buitenkant onthult mogelijk niet of het oude onderdeel alleen folie, glasvezel, papier of een andere voering bevat.
Wanneer moet u een met glasvezel gevoerde buis overwegen?
Evalueer de met glasvezel gevoerde constructie wanneer de montagespecificatie een composietwand of een glasvezelbinnenoppervlak vereist. Het bestaande BSTFLEX-product vermeldt slang-, kabel- en vloeistofleidingbescherming onder zijn toepassingen, waaronder koelvloeistof-, airconditioning- en brandstofleidingconstructies.
De voering verdient een eigen inspectie. Controleer de staat ervan bij de snij-uiteinden, na het vormen en overal waar het beschermde onderdeel ertegenaan kan bewegen. Ga er niet van uit dat glasvezel automatisch schuren elimineert, of dat een voering een kleinere speling ten opzichte van een warmtebron mogelijk maakt.
Vraag om de volledige constructiereferentie. Een algemene aanvraag voor een "aluminized fiberglass tube" kan anders in het midden laten of de leverancier een gegolfde composietbuis of een zachte textielhoes aanbiedt.
Gegolfde HITTubes zijn niet hetzelfde als zachte hoezen
Hitteschildslangen worden ook gebruikt als beschrijving voor genaaide of gevlochten textielproducten met een reflecterende buitenlaag. Een gegolfde constructie moet daarom expliciet op de inkooporder worden vermeld wanneer een gevormde buisvormige wand is vereist.
Geef de verwachte geïnstalleerde vorm op in plaats van "flexibel" te gebruiken als enige mechanische vereiste. Een slang die tijdens de montage kan worden gevormd, is om die reden alleen nog niet gekwalificeerd voor continue articulatie. Als het traject herhaaldelijk beweegt, neem die beweging dan op in de toepassingsbeoordeling voordat u de wand selecteert.
Ga er eveneens van uit dat ribbelbuis niet over een grote connector zal uitzetten op dezelfde manier als een uitzetbaar vlechtwerk. Stel de montagevolgorde vast voordat u de nominale maat goedkeurt.
Kies de diameter rondom het component, niet de interne boring
Voor externe bescherming is de relevante beginmaat de buitenomtrek van het af te dekken onderdeel. De interne boring van een brandstofslang beschrijft bijvoorbeeld niet de benodigde ruimte om een hittebeschermingslang over de buitenzijde of de eindfittingen te schuiven.
Noteer het grootste item waar de slang overheen moet worden geschoven, het uiteindelijke beschermde gedeelte en de beschikbare omliggende ruimte. Als de slang wordt geïnstalleerd voordat de eindfitting wordt bevestigd, vermeld die volgorde dan op de tekening. Als het gaat om een vervanging in het veld na montage, beoordeel de toegang dan apart.
Gebruik geen universele extra toeslag. Pasvorm, beweging, fixatie en eventuele gewenste scheiding moeten worden afgestemd op de daadwerkelijke samenstelling. Geef bij een slang met glasvezelvoering de bruikbare interne opening van het eindproduct op in plaats van de diameter van het onafgewerkte metaal.
Twee installatiesituaties die de keuze veranderen
Een voorgemonteerde slang met grote eindstukken
De slang past mogelijk op het slanglichaam, maar schuift niet over het verbindingsstuk. Bepaal eerst of de bescherming tijdens de slangproductie of tijdens voertuigonderhoud wordt aangebracht. Los dat montageprobleem op voordat u monsters met alleen folie en monsters met glasvezelbekleding met elkaar vergelijkt; het kiezen van een andere wand lost een ontoegankelijk installatiepad niet op.
Een gevormde kabelroute naast een heet onderdeel
De beoordeling moet het hele beschermde traject omvatten, niet alleen het rechte gedeelte. Controleer na het vormen de binnenste radius, de eindposities en de steunen. Vergelijk kandidaat-constructies in die geometrie, met de gedefinieerde speling ten opzichte van de kabel en de warmtebron, in plaats van te kiezen uit losse monsters op een werkbank.
Dit zijn selectievoorbeelden, geen goedgekeurde voertuigopstellingen. Houd u aan de spelingen en onderdeelvereisten van de fabrikant van het voertuig of de apparatuur.
Vervang een lijkend luchtanaal niet door een soortgelijk exemplaar
Er kan een aluminium gegolfde buis worden meegeleverd ter bescherming van componenten of voor het geleiden van lucht. De vorm alleen bepaalt de functie niet. De APK-heteluchttoevoerbuis, ter illustratie, wordt beschreven met aluminium aan de binnenzijde, papier in het midden en kunststof aan de buitenzijde; dat is niet dezelfde wandopbouw als een van de hier vergeleken beschermbuizen.
Houd de navraag specifiek: "buitenbekleding rondom een slang" verschilt van "kanaal voor het transporteren van verwarmde lucht". Goedkeuring voor vervanging mag niet worden verleend enkel op basis van het feit dat beide producten buigzaam zijn of een nominale diameter gemeen hebben. Geen van beide beschrijvingen toont aan dat het product geschikt is voor het omsluiten van verbrandingsgassen of het transporteren van brandstof onder druk.
Contactpunten, retentie en servicetoegang beoordelen
Behandel het volgende als een voorgestelde checklist voor een ontwerpreview. De projectingenieur moet de toepasselijke limieten en de goedgekeurde bevestigingsmethode definiëren.
| Locatie | Te beantwoorden vraag |
|---|---|
| Afgesneden uiteinden | Kan een blootgestelde rand tijdens montage of beweging in contact komen met de slanghoes, kabelisolatie of een aangrenzend onderdeel? |
| Buigingen | Behoudt de gevormde buis de overeengekomen opening en speling zonder lokale vervorming of wandseparatie? |
| Clips en bevestigingen | Houdt het gekozen bevestigingsmiddel de bescherming op zijn plaats zonder de slang of het onderliggende onderdeel te beschadigen? |
| Elektrische interfaces | Worden metalen randen uit de buurt gehouden van blootgestelde aansluitingen en is eventuele vereiste elektrische isolatie apart gespecificeerd? |
| Servicepunten | Kunnen monteurs connectoren, koppelingen en het beschermde onderdeel inspecteren zonder een lek te verbergen of de afdekking te beschadigen? |
Een reflecterende slang is geen reparatie voor een beschadigde slang en mag niet worden gebruikt om een onopgelost lek te verbergen. Gebruik een thermische beschermingsclaim niet als bewijs van diëlektrische isolatie, drukbehoud of vlamcertificering.
Vergelijk de kant-en-klare samenstellingen, niet ongerelateerde temperatuurgetallen
Spreek voor een zinvolle vergelijking dezelfde beschermde component, bronpositie, installatieroute en operationele omstandigheden af voor beide kandidaten. Definieer de meetlocatie en acceptatielimiet voordat u de resultaten evalueert.
Neem de geïnstalleerde conditie op in de beslissing: een slang die aan een thermisch doel voldoet maar niet op zijn plaats kan blijven, is geen acceptabel alternatief. Evenzo heeft een netjes aangebrachte afdekking nog steeds het vereiste thermische bewijs nodig. Extra tril-, vloeistofblootstellings- of omgevingsvereisten moeten afzonderlijk worden gespecificeerd waar de toepassing hierom vraagt.
Breng de testtemperatuur, buigstraal of warmtereductiepercentage van een concurrent niet over naar een BSTFLEX constructie. Vraag om bewijs dat is gekoppeld aan het voorgestelde onderdeel en het beoogde gebruik ervan.
Vraag de juiste gegolfde hittebeschermingsbuis aan
Stuur BSTFLEX de buitenste afmetingen van het beschermde onderdeel, de grootste koppeling, de vereiste lengte en installatiefoto's. Vermeld of de specificatie vraagt om een slang van alleen folie of een met glasvezel gevoerd composiet, en vermeld de thermische omstandigheden, spelinglimieten en de verwachte beweging.
Voor een bestaand onderdeel is een doorsnede-foto of referentiemonster nuttiger dan alleen een buitenfoto. Vermeld de bestelhoeveelheid en de vereiste geleverde lengte. De productpagina voor producten met glasvezelvoering vermeldt aangepaste korte lengtes, bulkverpakkingen en een optionele interne isolatielaag ter beoordeling.
Vergelijk de twee constructies in deBSTFLEX h A t beschermingsbuis assortiment, of stuur uw tekening en toepassingsvereisten voor een offerte.
FAQ: Aluminium hitteschildslang
Is al het aluminium hittedschildbuis bekleed met glasvezel?
Nee. Het BSTFLEX-assortiment omvat drielaagse aluminiumfolie gewolfde slang en een aparte composietbuis met een binnenlaag van glasvezel en twee aluminium lagen. Bevestig de volledige wandconstructie voordat u bestelt.
Is met glasvezel beklede slang altijd beter dan slang met alleen folie?
Niet voor elke samenstelling. De binnenbekleding verandert de constructie, maar het vereiste thermische resultaat, de bruikbare interne ruimte, de contactomstandigheden en de installatiemethode moeten worden gecontroleerd. Vergelijk representatieve voltooide samenstellingen in plaats van aan te nemen dat één materiaallijst betere prestaties aantoont.
Kan een gegolfde hittebeschermingsbuis verwarmingsluchtkanalen vervangen?
Niet automatisch. Externe componentenbescherming en luchttransport zijn verschillende taken. Bevestig het beoogde medium, de muurconstructie en de systeemvereisten voordat u een vervanging overwogen.
Hoe moet ik de maat van beschermende slang opgeven?
Begin met de buitenste envelop van het beschermde onderdeel en eventuele fittingen waar de slang overheid moet worden geschoven. Geef de voltooide interne opening, de bedekte lengte, de installatievolgorde en de beschikbare speling op. Bestel de hoes niet alleen op basis van de binnendiameter van de slang.
