Uitlaatband: Complete gids voor uitlaat- en spruitstuk-hitteband

Uitlaatsystemen creëren een van de meest geconcentreerde hittebronnen in een voertuig of motorinstallatie. Spruitstukken, collectoren en downpipes kunnen op korte afstand van elektrische bedrading, slangen, sensoren, carrosseriepanelen en inlaatcomponenten werken. Wanneer de ruimte beperkt is, wordt het beheersen van die hitte onderdeel van het systeemontwerp in plaats van een optioneel accessoire.

Uitlaatband is een van de eenvoudigste manieren om thermische isolatie direct op de hete pijp aan te brengen.

Ook wel omschreven als uitlaat-hitteband, uitlaatpijpband, spruitstukband of uitlaat-isolatieband, het is een geweven textiel voor hoge temperaturen dat in overlappende lagen rond uitlaatbuizen wordt aangebracht. Er zijn verschillende vezelsystemen beschikbaar voor verschillende temperatuurbereiken en werkomgevingen.

BSTFLEX produceert een breed scala aan uitlaat- en spruitstuk-hitteband voor thermisch beheer van uitlaten in de automobielsector, motorfietsen, motorsport, diesel, scheepvaart en industrie.

Wat doet uitlaatband eigenlijk?

De hoofdfunctie van uitlaatband is thermische insluiting.

Een kale uitlaatpijp draagt hitte over aan zijn omgeving door straling en convectie. Het omwikkelen van de pijp voegt een isolerende textiellaag toe tussen het hete metaal en nabijgelegen componenten.

Een goed gekozen band kan helpen bij:

• stralingshitte rond uitlaatbuizen verminderen;

• hitteblootstelling aan slangen, bedrading en sensoren beperken;

• hitteoverdracht naar vloeren en schotten verminderen;

• thermische controle in krappe motorcompartimenten verbeteren;

• gebruikers beschermen tegen onbedoeld contact met hete oppervlakken;

• meer thermische energie behouden binnen het uitlaatsysteem.

Dit laatste punt is waarom uitlaat-hitteband veel wordt gebruikt rond spruitstukken en downpipes van turbo's.

Uitlaatband moet echter niet worden behandeld als een universeel reparatiemateriaal. Standaard thermische band is bedoeld voor hittebeheer en niet voor het afdichten van gescheurde pijpen of het repareren van uitlaatlekken.

Uitlaatband is een systeem, niet zomaar een stuk tape

Het kiezen van een uitlaatpijpband enkel op basis van kleur of breedte is een veelgemaakte fout.

De prestaties van de voltooide installatie hangen af van verschillende factoren die samenwerken:

Om deze reden is de beste uitlaatwikkeling voor een motorfietsspruitstuk wellicht niet het juiste materiaal voor een turbodownpipe of een industriële dieseluitlaatpijp.

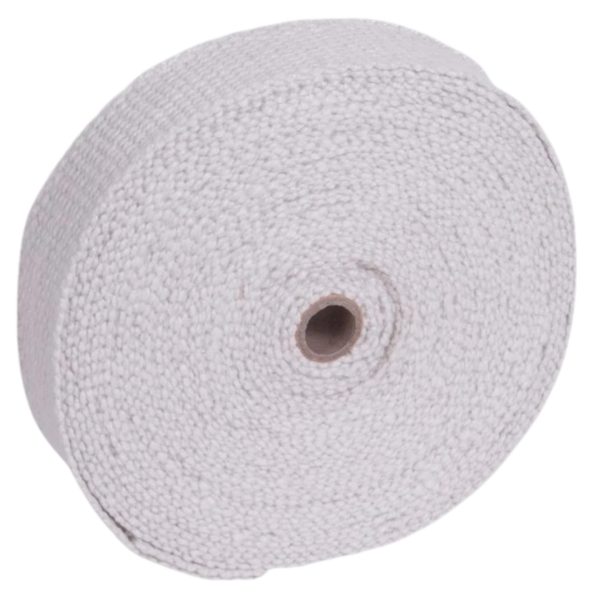

Glasvezel uitlaatwikkeling

Glasvezel blijft een van de meest gebruikte materialen voor algemene uitlaat-isolatie.

Het is flexibel, economisch en kan worden geweven tot smalle tapes die zich goed vormen rond bochten en pijpovergangen. Glasvezelwikkeling wordt vaak gebruikt op:

• natuurlijk aangezogen uitlaatspruitstukken voor auto's;

• uitlaatpijpen van motorfietsen;

• collectorpijpen;

• algemene uitlaatbuizen;

• industriële leidingen met matige tot hoge temperaturen.

BSTFLEX biedt verschillende constructies op basis van glasvezel, waaronder Pro Black Exhaust Heat Wrap, die een isolatielaag van glasvezel voor hoge temperaturen combineert met een buitenstructuur van roestvrij staal voor extra bescherming tegen slijtage en stoten.

Glasvezel is vaak het uitgangspunt voor toepassingen waarbij kosten, flexibiliteit en praktische hittebeheersing belangrijker zijn dan maximale temperatuurbestendigheid.

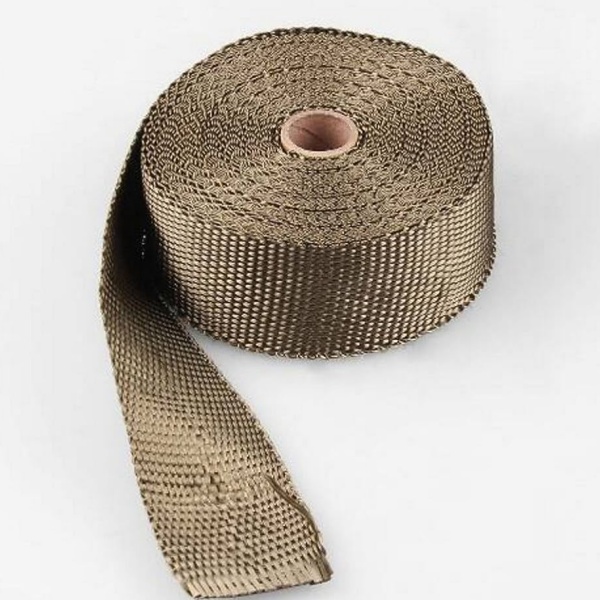

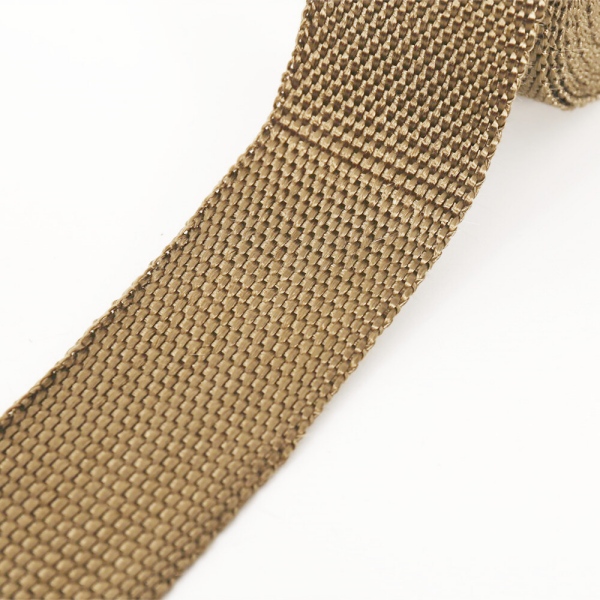

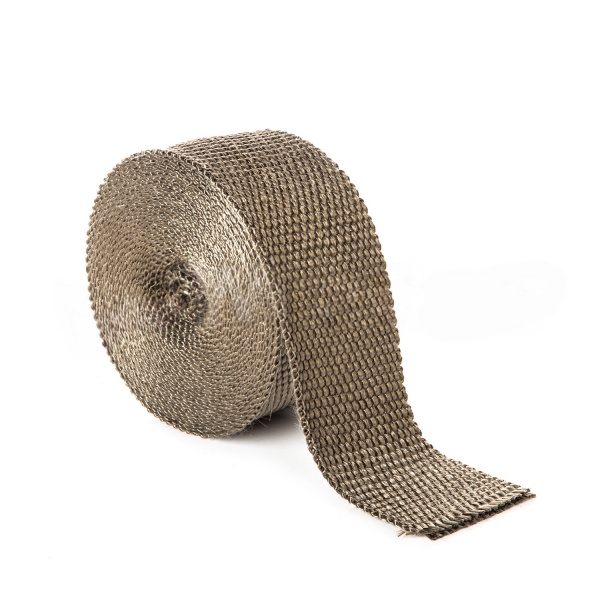

Titanium uitlaatwikkeling

De term titanium uitlaatwikkeling wordt veel gebruikt in de performance-automarkt, maar dit betekent normaal gesproken niet dat de wikkeling metallisch titanium bevat.

Dit type product wordt over het algemeen vervaardigd uit basalt of vezels afgeleid van vulkanisch gesteente.

Basaltvezels bieden een goede flexibiliteit, hittebestendigheid en weerstand tegen herhaalde thermische cycli. Ze worden vaak gekozen voor:

• performance-spruitstukken;

• turbodownpipes;

• uitlaatsystemen voor motorfietsen;

• race-uitlaatsystemen;

• installaties die worden blootgesteld aan hogere hitte dan conventionele glasvezeltoepassingen.

De BSTFLEX Black Titanium Exhaust Pipe Wrap is vervaardigd uit vezels afgeleid van vulkanisch gesteente en is verkrijgbaar in verschillende breedtes en rollengtes. BSTFLEX specificeert dit product voor directe blootstelling aan hitte tot 1800°F met een hogere intermitterende capaciteit.

Het praktische voordeel van wikkeling op basis van basalt is niet alleen een hogere temperatuurcapaciteit. Het blijft ook flexibel genoeg om spruitstukken en bochten in uitlaatpijpen te volgen zonder dat een rigide isolatiesysteem nodig is.

Silica uitlaatwikkeling voor zware blootstelling aan hitte

Wanneer uitlaattemperaturen het praktische bereik van standaard glasvezel overschrijden, worden textielsoorten met een hoog silicagehalte een geschiktere optie.

Silicavezels hebben een veel hoger silicagehalte dan conventioneel E-glas en worden gebruikt waar continue blootstelling aan hoge temperaturen veeleisender is.

BSTFLEX vervaardigt de High Temperature Inferno Header Exhaust Heat Wrap van getextureerd amorf silicagaren. Het product is ontworpen voor bedrijfstemperaturen tot 2000°F.

Typische toepassingen zijn onder meer:

• turbo-uitlaatsystemen;

• racemotoren met hoog vermogen;

• uitlaatspruitstukken;

• hittebestendige uitlaatspruitstukken;

• industrieel uitlaatleidingwerk;

• extreme thermische zones waar glasvezel mogelijk niet voldoende temperatuurmarge biedt.

Silica-isolatieband moet daarom worden overwogen wanneer de ontwerpeis voornamelijk wordt gedreven door temperatuur in plaats van kosten.

Composiet uitlaatisolatieband

Sommige uitlaatsystemen vereisen meer dan alleen eenvoudige geweven vezelisolatie.

Stofvorming, oppervlakslijtage, blootstelling aan vocht en reinheid bij installatie kunnen ook van belang zijn.

Voor deze toepassingen kunnen composietconstructies extra eigenschappen bieden.

De BSTFLEX Siliconen uitlaatisolatieband composiet glasvezel & siliconenbekleding combineert een glasvezelisolatiestructuur met een siliconen buitenbehandeling. De coating helpt losse vezels vast te houden en zorgt voor een duurzamer, schoner buitenoppervlak voor toepassingen waarbij een blootgesteld, onbehandeld textiel minder wenselijk is.

Dit type constructie kan nuttig zijn bij dieselmotoren, industriële leidingen en apparatuur waar duurzaamheid en verwerkingseigenschappen belangrijk zijn naast thermische isolatie.

Waar uitlaatisolatieband het meest effectief is

Uitlaattrompetten / spruitstukken

Uitlaatspruitstukken behoren tot de meest voorkomende locaties voor spruitstukisolatieband.

Individuele primaire buizen creëren een groot verhit oppervlak en ze lopen vaak dicht langs de ontstekingskabels, remleidingen en andere hittegevoelige componenten.

Flexibele wikkelband kan elke primaire buis veel gemakkelijker volgen dan een rigide metalen hitteschild.

Uitlaatspruitstukken

Gegoten of gefabriceerde uitlaatspruitstukken kunnen ook profiteren van thermische isolatie, met name in compacte motorruimtes.

Zeer onregelmatige spruitstukvormen zijn echter mogelijk beter geschikt voor een afneembare isolatiedeken dan voor een conventionele spiraalvormige wikkelband.

Turbo-downpipes

Een downpipe van een turbocharger kan een van de heetste uitlaatcomponenten zijn buiten het turbinehuis zelf.

Het gebruik van hittebestendige uitlaatisolatieband rond een downpipe kan de stralingswarmte verminderen die de volgende onderdelen bereikt:

• inlaatbuizen;

• bedrading;

• remwezen;

• schutborden;

• transmissietunnels;

• nabijgelegen carrosseriestructuren.

Voor zware turbotoepassingen zijn basalt- of silica-materialen over het algemeen geschikter dan instap-glasvezelband.

Motoruitlaatpijpen

Motorfietsen hebben uitlaatpijpen dicht bij de berijder en de omliggende carrosserie.

Om deze reden uitlaatband voor motorfietsen wordt gebruikt voor zowel thermisch beheer als bescherming tegen contact met het oppervlak.

Wraps op basis van glasvezel en basalt worden vaak gekozen, afhankelijk van de temperatuur en het gewenste uiterlijk.

Uitlaatsystemen voor dieselmotoren en generatoren

Dieselmotoren en generatoren werken vaak gedurende lange perioden onder aanhoudende belasting.

In deze systemen is uitlaatisolatie primair bedoeld voor:

• personeelsbescherming;

• bescherming van nabijgelegen apparatuur;

• temperatuurregeling van de ruimte;

• reductie van stralingswarmte.

Grotere industriële systemen kunnen gebruikmaken van wikkels, isolatiemateriaal, verwijderbare dekens of combinaties van deze technologieën.

Uitlaatband versus uitlaatdeken

Beide producten isoleren uitlaatcomponenten, maar hun constructie en installatie verschillen.

Uitlaatband wordt geïnstalleerd door smalle textieltape rond de pijp te wikkelen.

Het is het meest geschikt voor:

• uitlaatspruitstukken;

• lange rechte pijpsecties;

• uitlaatbuizen met een kleine diameter;

• collectoren;

• valpijpen;

• uitlaatsystemen voor motorfietsen.

Een uitlaatisolatiedeken is een voorgevormde textielconstructie die is ontworpen om op een specifiek onderdeel te passen.

Dekens zijn geschikter voor:

• turbochargers;

• grote spruitstukken;

• dempers;

• uitlaatpijpen met een grote diameter;

• componenten die regelmatig onderhoud vereisen.

Als het onderdeel vaak moet worden verwijderd, kan een herbruikbare deken praktischer zijn dan permanent gewikkelde tape.

Uitlaatband versus metalen hitteschild

Een metalen hitteschild werkt anders.

In plaats van isolatie direct tegen de uitlaatpijp te plaatsen, reflecteert of blokkeert een metalen schild normaal gesproken stralingswarmte met een luchtspleet tussen het hete onderdeel en het schild.

Dit maakt metalen hitteschilden nuttig waar:

• luchtstroom beschikbaar is;

• thet hete onderdeel blootgesteld moet blijven;

• toegang voor onderhoud belangrijk is;

• directe pijpisolatie niet wenselijk is.

Uitlaattape is over het algemeen gemakkelijker te installeren rond ingewikkelde leidinggeometrie, terwijl een star hitteschild geschikter kan zijn bij het beheersen van gerichte stralingswarmte.

BSTFLEX levert zowel textieltapes als uitlaathitteschildisolatie, waardoor de thermische beschermingsmethode kan worden afgestemd op de daadwerkelijke installatie in plaats van elk systeem in dezelfde oplossing te dwingen.

Hoe kiest u de juiste uitlaattape?

Een nuttig selectieproces begint met vijf vragen.

1. Wat is de werkelijke uitlaattemperatuur?

Selecteer het materiaal niet alleen op basis van het motorvermogen of het voertuigtype.

Houd rekening met beide:

• continu bedrijfstemperatuur;

• piektemperatuur van korte duur.

Een atmosferische straatmotor, een turbogestuurde racewagen en een industriële dieselgenerator kunnen zeer verschillende thermische vereisten hebben.

2. Van welk materiaal is de uitlaatpijp gemaakt?

Roestvrij staal, zacht staal en andere uitlaatlegeringen reageren anders op herhaalde hittecycli en blootstelling aan vocht.

De staat van de pijp moet ook worden geïnspecteerd vóór het omwikkelen.

Bedek corrosie, scheuren of beschadigde lassen niet alleen om ze te verbergen.

3. Hoe complex is de pijpgeometrie?

Een smalle, flexibele tape is nuttig rond:

• bochten met een kleine straal;

• kleine motorfietsspruitstukken;

• complexe collectoren.

Brede tape bedekt een rechte pijp sneller, maar kan moeilijker te positioneren zijn rond ingewikkelde geometrie.

4. Wordt het systeem blootgesteld aan vocht of verontreiniging?

Wegvoertuigen, maritieme apparatuur en industriële motoren kunnen te maken krijgen met:

• water;

• modder;

• zout;

• olie;

• brandstof;

• stof.

Met deze factoren moet rekening worden gehouden bij het kiezen van zowel de tape als eventuele oppervlaktebehandeling.

5. Moet het onderdeel regelmatig worden verwijderd?

Als de pijp of het onderdeel frequent moet worden geïnspecteerd, kan een afneembare mantel of deken de onderhoudstijd verkorten.

BSTFLEX produceert ook High Velocity Jacket Exhaust System Wrap, een aanpak met een mantelstijl voor toepassingen waarbij conventioneel spiraalvormig omwikkelen niet de preferred installatiemethode is.

De breedte van de uitlaattape kiezen

Twee breedtes domineren veel automotive installaties:

1 inch tape

Beter geschikt voor:

• leidingen met een kleine diameter;

• scherpe bochten;

• compacte spruitstukken voor motoren;

• complex uitlaatcollectoren.

2 inch-wikkeling

Beter geschikt voor:

• langere rechte uitlaatpijpen;

• grotere uitlaatspruitstukken;

• downpipes;

• toepassingen waarbij een snellere installatie belangrijk is.

BSTFLEX fabriceert ook bredere uitlaatbandformaten voor pijpen met een grote diameter en industriële installaties.

De juiste breedte moet daarom worden gekozen op basis van pijpdiameter en -geometrie, in plaats van er van uit te gaan dat breder isolatieband altijd beter is.

Installatie is net zo belangrijk als het materiaal

Zelfs het juiste uitlaatisolatieband kan slecht presteren als het verkeerd wordt geïnstalleerd.

Een typische installatie omvat:

1. Inspecteren en reinigen van de uitlaatpijp.

2. Bepalen van het startpunt en de wikkelrichting.

3. Behouden van een gelijkmatige overlap.

4. Geleidelijk rond bochten werken zonder grote gaten te creëren.

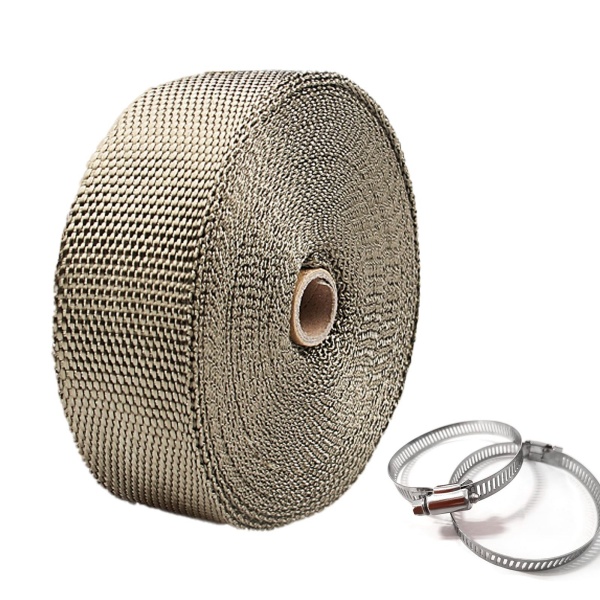

5. Vastzetten van het begin en einde met roestvrijstalen klemmen of kabelbinders.

6. Controleren van nabijgelegen beugels, sensoren en bewegende onderdelen.

7. Opnieuw inspecteren van de installatie na de eerste thermische cycli.

De exacte overlap moet de productspecificatie en de toepassingseisen volgen.

Te weinig overlap kan zorgen voor ongelijkmatige thermische dekking.

Overmatige overlap verbruikt meer materiaal en zorgt voor onnodige dikte.

Hoeveel uitlaatisolatieband is er nodig?

Er is geen standaard rollengte die op elk uitlaatsysteem past.

Materiaalverbruik is afhankelijk van:

• buitendiameter van de pijp;

• totale pijplengte;

• breedte van het band;

• overlappingspercentage;

• aantal bochten;

• collectorgeometrie;

• of er meerdere lagen nodig zijn.

Voor een OEM- of productieproject is het beter om het materiaalgebruik te berekenen op basis van een daadwerkelijke tekening, pijpmonster of installatiespecificatie, in plaats van alleen een schatting te maken op basis van het voertuigtype.

BSTFLEX ondersteunt aangepaste rolbreedtes en -lengtes voor volumeprojecten waarbij standaard winkelrollen inefficient zijn.

Wat uitlaatisolatieband niet kan doen

Uitlaatisolatieband is effectieve thermische isolatie, maar het heeft zijn grenzen.

Het vervangt geen:

• reparatielassen;

• reparatie van uitlaatlekken;

• vervanging van beschadigde flenzen;

• structurele reparatie van leidingen;

• correcte hitteschilden rond extreem gevoelige componenten;

• routinematige inspectie van het uitlaatsysteem.

Het moet worden behandeld als onderdeel van een technisch thermisch beheersysteem.

Voor sommige installaties kan de beste oplossing een combinatie zijn van:

• uitlaatband;

• verwijderbare isolatiedekens;

• reflecterende barrières;

• metalen hitteschilden;

• beschermende hulzen voor nabijgelegen bedrading en slangen.

Materiaalkeuze voor uitlaatband in vogelvlucht

De uiteindelijke keuze moet altijd gebaseerd zijn op de werkelijke temperatuur, omgeving en het installatieontwerp.

Uitlaatband voor OEM- en industriële projecten

Voor fabrikanten en distributeurs gaat de specificatie van uitlaatband verder dan het kiezen van een vezeltype.

Productievereisten kunnen het volgende omvatten:

• niet-standaard breedtes;

• specifieke rollengtes;

• private-label verpakking;

• aangepaste kleuren;

• materiaalkenmerken;

• bevestigingsbanden van roestvrij staal;

• toepassingsspecifieke constructies;

• ontwikkeling op basis van monsters.

BSTFLEX produceert thermische beschermingsproducten voor uitlaten voor OEM-, distributeurs- en industriële toepassingen en kan specificaties ontwikkelen rondom het uitlaatsysteem in plaats van alleen vaste winkelconfiguraties te leveren.

Ontdek het volledige BSTFLEX Exhaust and Header Heat Wrap-assortiment voor glasvezel-, basalt-, silica-, composiet- en speciale uitlaatisolatieproducten.

Veelgestelde vragen

Wat is uitlaatband?

Uitlaatband is een geweven isolatietape voor hoge temperaturen die direct rond uitlaatpijpen, headers, spruitstukken of downpipes wordt aangebracht om stralingswarmte te verminderen en thermische isolatie te verbeteren.

Wat is het verschil tussen uitlaatband en uitlaat-hitteband?

In de meeste automobiel- en industriële toepassingen verwijzen de termen naar dezelfde algemene productfamilie. “Uitlaat-hitteband” benadrukt de thermische isolatiefunctie, terwijl “uitlaatband” de bredere commerciële term is.

Wat is het beste materiaal voor uitlaatband?

Er is niet één enkel beste materiaal. Glasvezel is geschikt voor veel algemene toepassingen, basalt wordt vaak gekozen voor systemen met hogere prestaties, en silica-band is geschikt voor blootstelling aan extremere temperaturen.

Kan uitlaatband worden gebruikt op turbo-downpipes?

Ja. Downpipes zijn een veelvoorkomende toepassing voor uitlaatband voor hoge temperaturen. Het materiaal moet worden geselecteerd op basis van de werkelijke continue en piek-uitlaattemperaturen.

Is titanium uitlaatband gemaakt van titanium?

Meestal niet. Producten die op de markt worden gebracht als titanium uitlaatband zijn meestal gemaakt van basalt of vezels afgeleid van vulkanisch gesteente in plaats van metallisch titanium.

Repareert uitlaatband uitlaatlekken?

Nee. Standaard thermische uitlaatband is bedoeld voor warmtebeheer, niet voor structurele reparatie van pijpen of lekken.

Welke breedte uitlaatband moet ik gebruiken?

Smalle band is over het algemeen gemakkelijker aan te brengen rond pijpen met een kleine diameter en krappe bochten, terwijl bredere band sneller werkt op grotere of rechtere uitlaatbuizen.
