Beste isolatiematerialen voor uitlaatpijpen voor hogetemperatuursystemen

Er is geen enkel materiaal dat de beste uitlaatpijpisolatie kan worden genoemd voor elk hogetemperatuursysteem.

Een materiaal dat goed presteert rond de uitlaatpijp van een generator kan onnodig zwaar zijn voor een downpipe van een auto. Een lichtgewicht textielwikkel die op een prestatievoertuig wordt gebruikt, is mogelijk ongeschikt voor een grote uitlaatleiding op een schip die verwijderbare isolatie vereist. Een gepolijst metalen schild kan stralingswarmte effectief beheersen, maar kan geen dikke isolatiekern vervangen wanneer het doel is om de temperatuur aan de buitenkant van de pijpisolatie te verlagen.

Het juiste isolatiemateriaal voor uitlaatpijpen hangt daarom af van wat het thermische systeem moet bereiken.

Voor de meeste hogetemperatuur-uitlaatprojecten kiezen ingenieurs tussen verschillende materiaalfamilies:

• glasvezel;

• vezel met een hoog silicagehalte;

• basaltvezel;

• keramische of andere isolatievezel voor hoge temperaturen;

• roestvrij staal;

• aluminium;

• metalen barrières van nikkel-legering;

• meerlaagse combinaties van deze materialen.

De meest effectieve oplossing is vaak helemaal niet één materiaal.

Het is een zorgvuldig geselecteerde combinatie.

BSTFLEX produceert uitlaatpijpisolatie en op maat gemaakte thermische beschermingssystemen voor uitlaten voor automotive, dieselmotoren, maritieme, generator- en industriële toepassingen.

---

Denk in lagen, niet in materiaalnamen

Een veelgemaakte fout bij het selecteren van uitlaatisolatie is de vraag:

“Welk materiaal is bestand tegen de hoogste temperatuur?”

Die vraag is onvolledig.

Een uitlaatisolatiesysteem voor hoge temperaturen voert normaal gesproken verschillende taken tegelijk uit.

De laag aan de hete zijde moet het uitlaatoppervlak verdragen.

De isolatiekern moet de warmteoverdracht vertragen.

De buitenlaag moet bestand zijn tegen hantering, trillingen en vervuiling.

Het bevestigingssysteem moet de constructie op zijn plaats houden na herhaalde verwarmings- en afkoelingscycli.

Deze vereisten wijzen zelden naar exact hetzelfde materiaal.

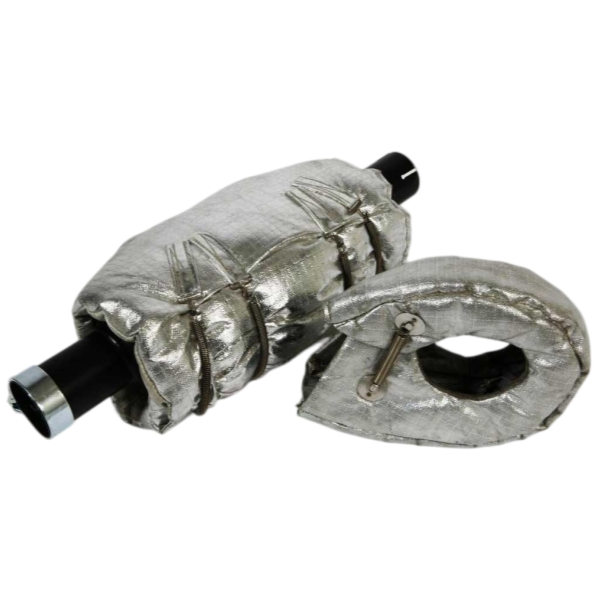

Een verwijderbare uitlaatpijpdeken kan daarom worden geconstrueerd als:

Hete uitlaatpijp

↓

Binnenbekleding voor hoge temperaturen

↓

Isolatiekern

↓

Beschermende buitenstof of metalen mantel

↓

Mechanisch bevestigingssysteem

Deze gelaagde aanpak zorgt ervoor dat elk materiaal de taak uitvoert waarvoor het het meest geschikt is.

---

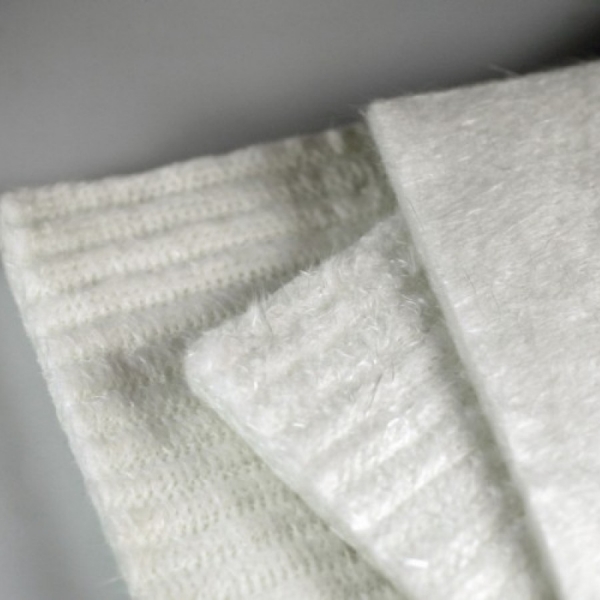

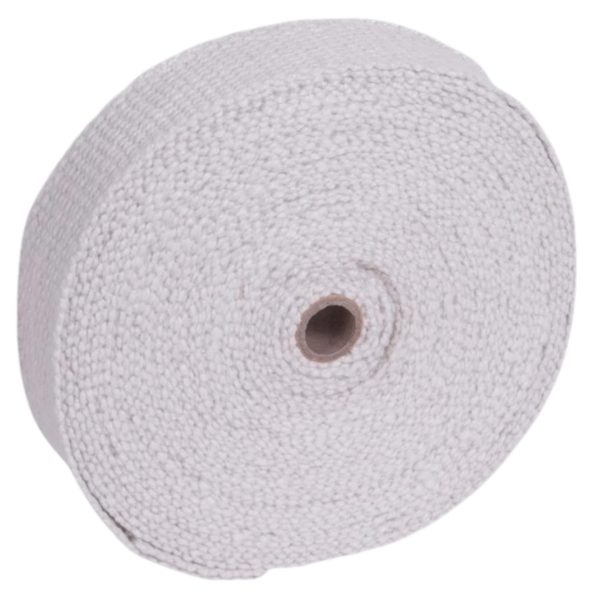

Glasvezel: Het praktische uitgangspunt

Glasvezel is een van de meest gebruikte materialen voor thermische isolatie van uitlaten, omdat het een nuttige balans biedt tussen thermische prestaties, flexibiliteit, beschikbaarheid en productiekosten.

Het kan worden verwerkt tot:

• geweven stof;

• naaldviltisolatie;

• tape;

• gevlochten kous;

• uitlaatband;

• verwijderbare dekencomponenten.

Deze veelzijdigheid is belangrijk.

Een fabrikant kan glasvezel op verschillende manieren gebruiken, afhankelijk van of het uitlaatonderdeel een rechte pijp, bocht, geluiddemper of onregelmatige behuizing is.

Waar glasvezel goed werkt

Isolatie op basis van glasvezel wordt vaak overwogen voor:

• dieseluitlaatpijpen;

• uitlaatleidingen van generatoren;

• uitlaatonderdelen van voertuigen;

• behuizingen voor apparatuur;

• verwijderbare isolatiedekens;

• industriële uitlaatsystemen.

Het is vooral nuttig wanneer de uitlaattemperatuur binnen de capaciteit van de gekozen glasvezelconstructie valt en wanneer extreme directe blootstelling aan de hete zijde niet de belangrijkste vereiste is.

Waarom glasvezel op grote schaal wordt gebruikt

Het voordeel is niet alleen de prijs.

Glasvezel is gemakkelijk te:

• snijden;

• naaien;

• lamineren;

• wikkelen;

• omhullen;

• combineren met coatings;

• opnemen in meerlaagse systemen.

Dit geeft ontwerpers aanzienlijke vrijheid bij het produceren van op maat gemaakte uitlaatpijpisolatie.

Wanneer verder kijken dan glasvezel

Als de temperatuur aan de hete zijde het betrouwbare werkbereik van een standaard glasvezelconstructie nadert of overschrijdt, moet het ontwerp overstappen op vezels die bestand zijn tegen hogere temperaturen of moet de glasvezel worden beschermd achter een andere laag aan de hete zijde.

Dat is waar silica belangrijk wordt.

---

Vezels met een hoog silicagehalte: Voor zwaardere blootstelling aan hitte

Textiel met een hoog silicagehalte is een belangrijke materiaalfamilie voor isolatie van uitlaatpijpen bij hoge temperaturen.

Vergeleken met conventionele glasvezel worden materialen met een hoog silicagehalte gekozen wanneer een sterkere weerstand tegen langdurige blootstelling aan hoge temperaturen vereist is.

Ze kunnen worden geleverd als:

• geweven stof;

• tape;

• huls;

• isolatiebekleding;

• dekenbekleding;

• uitlaatwikkeling.

BSTFLEX werkt ook met textiel met een hoog silicagehalte voor andere toepassingen voor bescherming tegen extreme temperaturen, waardoor het materiaal een gevestigde rol speelt binnen isolatiesystemen voor hoge temperaturen.

Beste locaties voor silica

Materiaal met een hoog silicagehalte is bijzonder relevant rond:

• dieselmotoren met een hoog vermogen;

• turbo-uitlaatsystemen;

• spruitstukken;

• hete downpipes;

• uitlaatsystemen van generatoren;

• industriële uitlaatpijpen.

Silica betekent niet automatisch "maak de hele deken van silica"

In veel technisch ontworpen dekens kan de silicalaag geconcentreerd zijn waar de temperatuur het hoogst is.

Bijvoorbeeld:

Hete zijde: silicastof
Midden: isolatiekern
Buitenzijde: gecoat glasvezel of mechanische beschermlaag

Dit kan betere algehele prestaties en kostenbeheersing opleveren dan elke laag van hetzelfde textiel voor hoge temperaturen te maken.

---

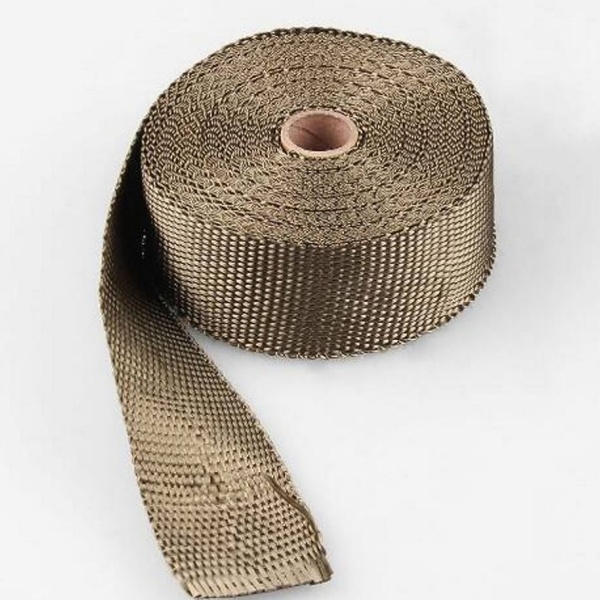

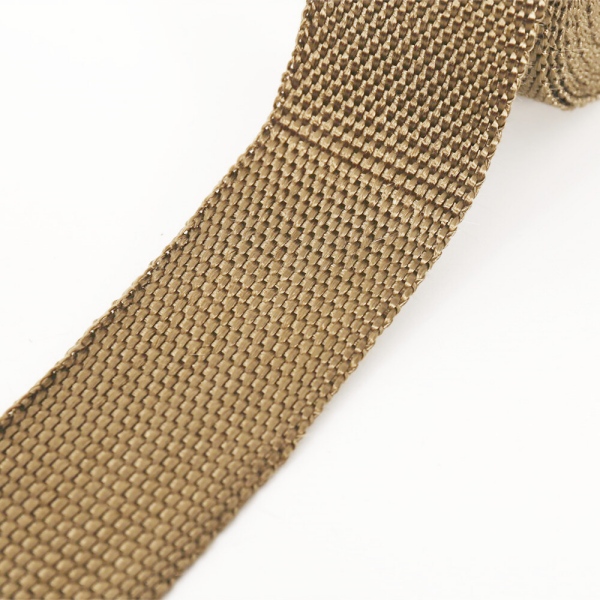

Basaltvezel: Nuttig voor flexibele uitlaatbescherming

Basaltvezel neemt een belangrijke positie in tussen conventioneel uitlaattextiel en gespecialiseerde isolatie voor extreme temperaturen.

Het is bijzonder bekend in de markt voor auto- en prestatie-uitlaten.

Basalttextiel kan worden verwerkt tot flexibele producten zoals:

• uitlaatwikkeling;

• tape;

• hulzen;

• dekencomponenten.

De flexibiliteit maakt het nuttig waar de isolatie de gebogen geometrie van een pijp moet volgen.

Waar basalt zinvol is

Typische toepassingen zijn onder meer:

• spruitstukken;

• downpipes;

• uitlaatsystemen voor motorfietsen;

• uitlaatbuizen voor auto's;

• gevormde thermische dekens.

Basalt is bijzonder aantrekkelijk wanneer installatieflexibiliteit belangrijk is.

Waar basalt minder geschikt is

Voor een grote uitlaatlijn van een generator die een gedefinieerd doeltemperatuurbereik voor het buitenoppervlak vereist, is het simpelweg omwikkelen van de pijp met basaltband mogelijk niet voldoende.

Een dikker meerlagig dekensysteem kan voor betere controle zorgen.

Dit illustreert een belangrijk onderscheid:

De vezel met de hogere hittebestendigheid is niet automatisch het isolatiesysteem met de betere thermische prestaties.

Dikte, dichtheid, installatiemethode en luchtverplaatsing zijn allemaal van belang.

---

Keramische en hogetemperatuurvezelkernen: wanneer isolatiedikte harder moet werken

Sommige uitlaatsystemen hebben aanzienlijk meer thermische weerstand nodig dan een dunne textiellaag kan bieden.

Dit komt vaak voor wanneer:

• de uitlaattemperatuur hoog is;

• personeel dicht bij de pijp werkt;

• de temperatuur van de behuizing moet worden gecontroleerd;

• nabijgelegen componenten lage temperatuurlimieten hebben;

• de installatieruimte beperkt is.

In deze gevallen kan een hogetemperatuur-isolatiekern worden geïntroduceerd.

Afhankelijk van de toepassing kan dit keramische of andere technisch hoogwaardige hogetemperatuur-vezelisolatie omvatten.

De kern zorgt voor de thermische weerstand.

Deze wordt normaal gesproken niet onbedekt gelaten.

In plaats daarvan wordt deze ingesloten tussen beschermende lagen.

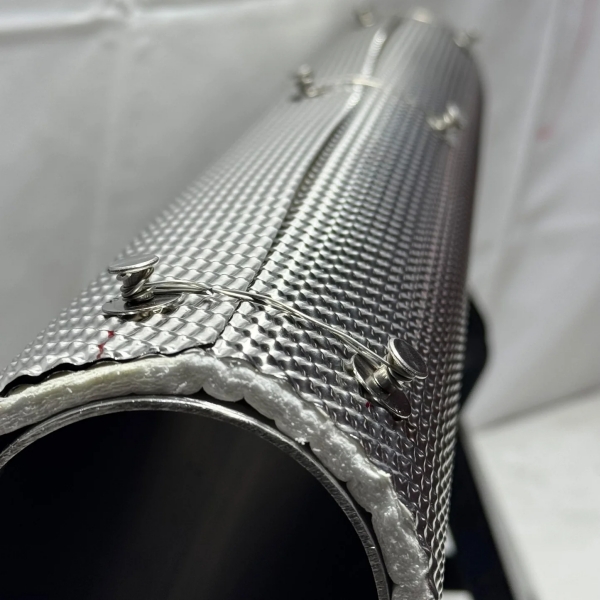

Een typische constructie kan zijn:

roestvrijstalen gaas of hogetemperatuurweefsel

hogetemperatuur-isolatiekern

gecoat buitenweefsel

Dit is heel anders dan een standaard uitlaatwikkel.

Het gedraagt zich meer als een verwijderbaar thermisch jasje.

---

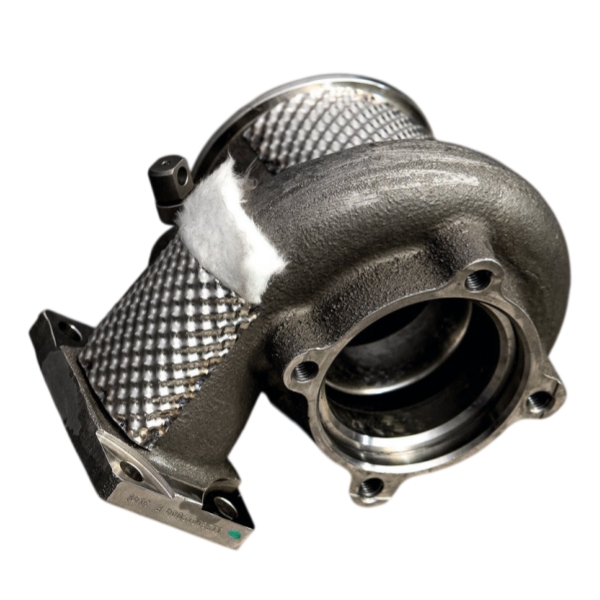

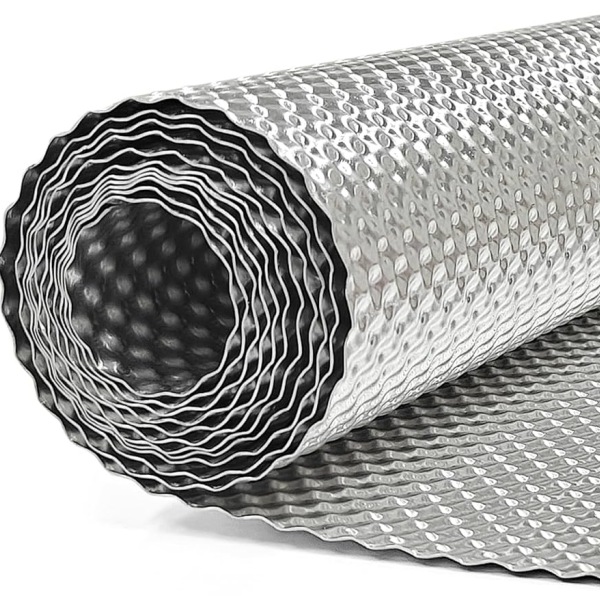

Roestvrij staal: bescherming in plaats van bulkisolatie

Roestvrij staal wordt vaak genoemd als een isolatiemateriaal voor uitlaatpijpen, maar technisch gezien vervult het een andere rol dan vezelisolatie.

Roestvrij staal zelf wordt normaal gesproken niet gekozen omdat het een dikke thermische isolator is.

De waarde ervan komt voort uit:

• temperatuurbestendigheid;

• mechanische sterkte;

• oxidatiebestendigheid;

• slijtagebescherming;

• structurele stabiliteit;

• geschiktheid voor dunne gevormde schilden.

BSTFLEX gebruikt al roestvrij staal in constructies voor uitlaathitteschilden, inclusief metalen isolatiesystemen voor uitlaattoepassingen.

Roestvrij staal kan worden gebruikt als

Buitenmantel

Bescherming van zachte isolatie tegen beschadiging.

Bekleding aan de hete zijde

Het bieden van een duurzaam oppervlak grenzend aan het uitlaatonderdeel.

Gaasversterking

Versteviging van flexibele dekens.

Stijf hitteschild

Het creëren van een barrière tussen de pijp en een nabijgelegen onderdeel.

Waar roestvrij staal bijzonder waardevol wordt

• zwaar materieel;

• voertuigen voor op de weg;

• maritieme omgevingen;

• industriële motoren;

• installaties met hoge trillingen;

• gebieden die worden blootgesteld aan mechanisch contact.

Een zacht isolatiesysteem kan een uitstekende thermische weerstand hebben, maar een slechte mechanische levensduur als het buitenoppervlak voortdurend tegen een ander onderdeel schuurt.

Een beschermende laag van roestvrij staal kan dat probleem oplossen.

---

Aluminium: Uitstekend voor stralingswarmte, geen vervanging voor dikke isolatie

Aluminium wordt veel gebruikt in thermisch beheer voor auto's vanwege het lage gewicht en het vermogen om te fungeren als een reflecterende hittebarrière.

Maar het moet niet worden verward met een dikke uitlaatisolatiekern.

Als het primaire probleem is:

“De uitlaatpijp straalt warmte uit naar een voertuigvloer.”

kan een aluminium schild zeer effectief zijn.

Als het probleem is:

“We moeten de toegankelijke externe oppervlaktetemperatuur van deze generatoruitlaatpijp verlagen.”

zal een dunne aluminium plaat alleen niet dezelfde functie vervullen als een meerlaagse isolatiedeken.

Goede toepassingen voor aluminium zijn onder meer

• uitlaatschilden aan de onderzijde;

• demperschilden;

• hittebarrières voor de vloer;

• schilden voor katalysatoren;

• barrières voor motorcompartimenten.

De effectiviteit van een reflecterend metalen schild wordt ook sterk beïnvloed door de luchtspleet bij de installatie.

Dat betekent dat de ontwerpgeometrie bijna net zo belangrijk is als het materiaal.

---

Nikkel-legeringen: Voor zware uitlaat-omgevingen

Er zijn toepassingen waarbij conventioneel aluminium of roestvrij staal niet langer de ideale metalen oplossing is.

Motoren met een hoog vermogen, autosportsystemen, turbocompressorgebieden en zware industriële uitlaat-omgevingen kunnen sterkere oxidatie- en prestaties bij hoge temperaturen vereisen.

Nikkel-legeringen kunnen voor deze omstandigheden worden overwogen.

BSTFLEX produceert een Alloy 625 Inconel hitteschild voor veeleisende thermische barrièretoepassingen.

Nikkel-legering wordt doorgaans niet gekozen als goedkoop isolatiemateriaal voor algemene uitlaattoepassingen.

Het wordt gebruikt wanneer de omgevingsfactoren de extra materiaalkosten rechtvaardigen.

Dit kan het volgende omvatten:

• extreme plaatselijke hitte;

• strenge thermische cycli;

• corrosie;

• veeleisende mechanische omstandigheden;

• hoogwaardige uitlaatsystemen.

---

De materiaalvergelijking die er echt toe doet

In plaats van alleen temperatuurwaarden te vergelijken, vergelijk wat elk materiaal bijdraagt aan het uiteindelijke systeem.

Materiaal	Primaire rol	Flexibiliteit	Mechanische bescherming	Typisch gebruik
Glasvezel	Algemene thermische isolatie	Hoog	Matig	Dekens, wikkels, hoezen
Hoogwaardig silica	Textielbescherming voor hogere temperaturen	Hoog	Matig	Lagen aan de hete zijde, wikkels, dekens
Basalt	Flexibel textiel voor hoge temperaturen	Hoog	Matig	Uitlaatwikkels, auto-isolatie
Vezelkern voor hoge temperaturen	Belangrijkste isolatielaag	Gemiddeld	Laag zonder afdekking	Dikke dekens en mantels
Aluminium	Stralingswarmtebarrière	Laag tot gemiddeld	Matig	Onderstel- en pijpschilden
Roestvrij staal	Mechanische en hittebestendige bescherming	Laag	Hoog	Schilden, mantels, gaas
Nikkel-legering	Metalen thermische bescherming voor zware omstandigheden	Laag	Hoog	Extreme uitlaat-omgevingen

Geen enkele kolom identificeert een universele winnaar.

Dat is precies waarom materiaalkeuze de toepassing moet volgen.

---

Isolatiemateriaal voor generatoruitlaatpijpen

Generatorinstallaties creëren een bijzonder veeleisende combinatie van vereisten.

De uitlaatpijp kan door het volgende lopen:

• akoestische behuizingen;

• machinekamers;

• containers;

• apparatuurbehuizingen.

Warmte die vrijkomt uit de pijp kan zowel mensen als omliggende apparatuur beïnvloeden.

Generatorisolatie geeft daarom vaak de voorkeur aan een verwijderbare meerlaagse mantel.

Een typisch technisch concept kan het volgende combineren:

• duurzame hittebestendige laag;

• substantiële thermische isolatiekern;

• beschermende buitenmantel;

• mechanische bevestiging.

Waarom verwijderbaar?

Omdat generatoruitlaatsystemen servicepunten bevatten.

Een permanente wikkeling kan toekomstige inspectie bemoeilijken.

Om deze reden moet isolatiemateriaal voor generatoruitlaatpijpen samen met onderhoudsvereisten worden geëvalueerd in plaats van simpelweg de dikste beschikbare vezel te selecteren.

---

Maritieme uitlaatsystemen hebben meer nodig dan alleen temperatuurbestendigheid

Maritieme omgevingen introduceren een ander selectieprobleem.

Isolatie kan worden blootgesteld aan:

• vochtigheid;

• water;

• zout;

• olie;

• trillingen;

• beperkte ventilatie.

Een vezel die goed bestand is tegen uitlaatgastemperaturen heeft mogelijk toch een geschikte buitenbekleding nodig om de maritieme omgeving te overleven.

Droge maritieme uitlaatsystemen profiteren daarom vaak van afneembare isolatiedekens met beschermende buitenlagen.

Bijzondere aandacht moet worden besteed aan:

• uitlaatstijgpijpen;

• bochtstukken;

• flenzen;

• turbocharger-aansluitingen;

• uitlaatleidingen van generatoren.

Het materiaalsysteem moet het ook mogelijk maken om het onderliggende uitlaatcomponent te inspecteren wanneer dat nodig is.

---

Uitlaatisolatie voor voertuigen wordt vaak beperkt door ruimte

Voertuigen zorgen voor een bijna tegenovergestelde ontwerpuitdaging.

De ruimte kan uiterst beperkt zijn.

Er is mogelijk geen plek voor een dikke, afneembare deken rond elk uitlaatgedeelte.

Dit is de reden waarom automotive systemen vaak meerdere materialen combineren.

Bijvoorbeeld:

Spruitstuk: basalt- of andere uitlaatwrap

Turbobehuizing: gepaste isolatiedeken

Downpipe: gevormde thermische deken

Katalysator: roestvrijstalen of aluminium hitteschild

Vloer: lichtgewicht reflecterende barrière

Het beste thermische managementsysteem voor voertuigen is daarom meestal een combinatie van materialen in plaats van één enkele “beste uitlaatisolatie”.

---

Waarom maximale temperatuurwaarden misleidend kunnen zijn

Temperatuurwaarden zijn nuttig, maar ze moeten correct worden geïnterpreteerd.

Een materiaalspecificatie kan betrekking hebben op:

• continuerende blootstelling;

• intermitterende blootstelling;

• kortstondige piek;

• directe vlam;

• materiaalbehoud.

Dit zijn geen gelijkwaardige omstandigheden.

Dat een materiaal bij een bepaalde temperatuur fysiek intact blijft, betekent niet automatisch dat een voltooide isolatiedeken onder diezelfde omstandigheden de vereiste externe oppervlaktetemperaturen behoudt.

Prestaties van het complete systeem zijn afhankelijk van:

• isolatiedikte;

• dichtheid;

• temperatuur van de warmtebron;

• blootstellingsduur;

• luchtstroom;

• omgevingstemperatuur;

• contactconditie;

• installatiecompressie.

Voor technische projecten moet daarom de volledige bedrijfstoestand worden gespecificeerd.

---

Een betere manier om uitlaatisolatie voor hoge temperaturen te specificeren

In plaats van een leverancier alleen het volgende te sturen:

Uitlaattemperatuur: 700°C

geef een completere thermische beschrijving.

Warmtebron

• uitlaatpijp;

• spruitstuk;

• turbocharger;

• geluidsdemper;

• bocht.

Bedrijfsgegevens

• continuerende oppervlaktetemperatuur;

• maximale piek;

• bedrijfsduur.

Geometrie

• buitendiameter van de pijp;

• geïsoleerde lengte;

• bochten;

• flenzen;

• beugels.

Thermische vereiste

• vereiste temperatuur van het buitenoppervlak;

• temperatuurlimiet van nabijgelegen onderdelen;

• beschikbare isolatiedikte.

Omgeving

• automotive;

• maritiem;

• generator;

• stationair industrieel;

• buiten;

• ingesloten.

Mechanische vereisten

• trillingsniveau;

• slijtage;

• vocht;

• blootstelling aan olie;

• verwijderbaarheid.

Deze informatie stelt de fabrikant in staat om het materiaalsysteem te selecteren in plaats van te gokken op basis van één temperatuurwaarde.

---

Drie praktische materiaalcombinaties

Voor veel echte projecten ziet de oplossing er meer uit als een van de volgende.

Universele uitlaatpijpmantel

Geschikt voor veel diesel- of industriële toepassingen.

Mogelijke architectuur:

hittebestendige binnenstof + vezelachtige isolatie + duurzame buitenstof

Dit biedt flexibiliteit en een verwijderbare installatie.

---

Uitlaatdeken voor hogere temperaturen

Gebruikt waar de hete zijde een sterkere temperatuurbestendigheid vereist.

Mogelijke architectuur:

stof met hoog silicagehalte aan de hete zijde + isolatiekern voor hoge temperaturen + versterkte buitenmantel

Dit scheidt de vereiste voor het oppervlak met hoge temperatuur van de vereiste voor mechanische bescherming.

---

Systeem met metalen bekleding voor zwaar gebruik

Gebruikt waar zowel temperatuur als fysieke duurzaamheid veeleisend zijn.

Mogelijke architectuur:

bekleding van roestvrij staal of nikkel-legering + isolatiekern + versterkt bevestigingssysteem

Dit type ontwerp is bijzonder relevant waar mechanisch contact, verontreiniging of zware bedrijfsomstandigheden een blootgesteld textiel snel zouden beschadigen.

---

Wat is het beste isolatiemateriaal voor uitlaatpijpen?

Het antwoord hangt af van de taak die het materiaal moet uitvoeren.

Kies glasvezel wanneer een veelzijdig en economisch thermisch textiel geschikt is.

Kies hoog silica wanneer het textiel aan de hete zijde een sterker vermogen voor hoge temperaturen vereist.

Overweeg basalt voor flexibele uitlaatwikkeling en thermische toepassingen in de automobielsector.

Gebruik een vezelkern voor hoge temperaturen wanneer aanzienlijke thermische weerstand vereist is.

Gebruik aluminium voornamelijk wanneer lichtgewicht stralingswarmtereflectie het doel is.

Gebruik roestvrij staal wanneer mechanische duurzaamheid en bescherming tegen hoge temperaturen belangrijk zijn.

Overweeg nikkellegering voor zware thermische en omgevingscondities.

Voor veel veeleisende uitlaatsystemen wordt het beste resultaat behaald door twee of meer van deze materialen te combineren.

Daarom moet de volledige isolatieconstructie altijd worden geëvalueerd in plaats van alleen een uitlaatisolatiemateriaal uit een temperatuurtabel te kiezen.

BSTFLEX produceert uitlaatpijpisolatie, verwijderbare dekens, hittebanden, flexibele bekleding en op maat gemaakte metalen uitlaathitteschilden voor auto-, scheeps-, dieselmotor-, generator- en industriële uitlaatsystemen.

Geef voor een project op maat de afmetingen van de uitlaatpijp, de continue bedrijfstemperatuur, de installatieomgeving, de beschikbare isolatiedikte en de vereiste hoeveelheid op. De materiaalkeuze kan dan worden gebaseerd op de werkelijke thermische en mechanische omstandigheden van de toepassing.
