Een gealuminiseerde hittekous die te klein is, kan moeilijk te installeren zijn, de beschermde assemblage samendrukken of de reflecterende laag beschadigen. Een kous die bovenmatig groot is, kan verschuiven van het beoogde aan hitte blootgestelde gebied, hinderen met omliggende onderdelen en een consistente OEM-montage bemoeilijken.
Het bepalen van de juiste maat begint daarom bij de werkelijke afmetingen van het voltooide onderdeel en de manier waarop de kous geïnstalleerd zal worden.

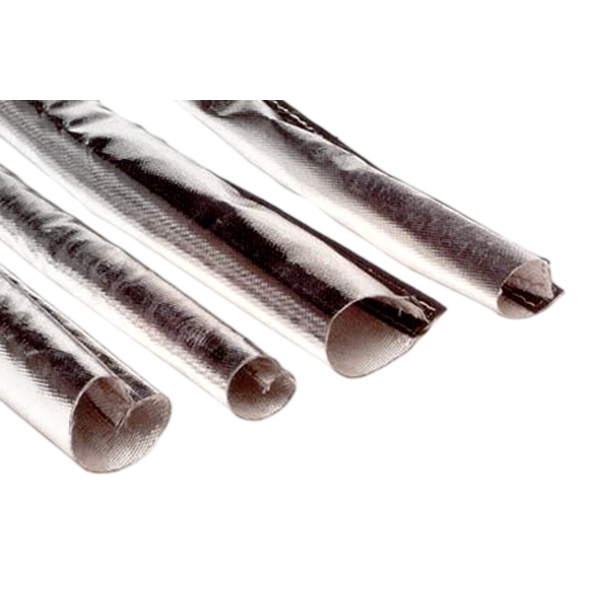

BSTFLEX fabriceert gealuminiseerde hittebestendige kousen voor kabelboomen, kabels, slangen en vloeistofleidingen in de automotive in buisvormige, genaaide, wikkelbare, klittenband-, drukknoop- en zelfsluitende uitvoeringen.
Afmetingen van een hittekous kunnen op verschillende manieren worden omschreven, afhankelijk van de constructie.
Veelvoorkomende maattermen zijn onder meer:
Deze afmetingen zijn niet inwisselbaar.
Een buisvormige gevlochten kous, genaaide buisvormige kous en omwikkelbaar hitteschild kunnen allemaal beschreven worden als passend om dezelfde slangdiameter, terwijl ze gefabriceerd zijn op basis van zeer verschillende begincomponenten.
Voor de meeste toepassingen van kabelboomen en slangen begint het bepalen van de maat bij de buitendiameter van het onderdeel dat wordt beschermd.
Gebruik niet uitsluitend:
Deze specificaties beschrijven andere aspecten van het onderdeel en geven niet noodzakelijkerwijs de werkelijke buitendiameter aan die in de kous moet passen.
Meet de voltooide assemblage op het exacte gedeelte waar de thermische bescherming geïnstalleerd zal worden.
Een slang kan worden verkocht op basis van de inwendige doorlaat, maar de beschermkous past om de buitenkant van de slang.
De buitendiameter van de afgewerkte slang omvat:
Twee slangen met dezelfde nominale binnendiameter kunnen daarom verschillende maten hittebestendige hoes vereisen.
Verstrek voor OEM-projecten indien mogelijk de daadwerkelijke buitendiameter en tolerantie van de slang uit de slangtekening.
Een kabelboom is niet altijd een perfect cirkelvormige bundel.
De kabelboom kan het volgende bevatten:
Meet verschillende punten langs het beschermde gedeelte en noteer zowel de normale als de maximale bundelafmetingen.
Als de bundel sterk ovaal is in plaats van cirkelvormig, kunnen breedte- en diktemetingen nuttiger zijn dan een enkele geschatte diameter.
Voor een opschuifbare hittehoes kan het grootste onderdeel dat fysiek door de hoes moet passen, de vereiste maat bepalen.
Dit is mogelijk niet de slang of kabel zelf.
De bepalende afmeting kan zijn:
Meet deze onderdelen voordat u een buisvormige hoes selecteert.
Beschouw een kabelboom met een relatief compacte kabelbundel, maar een connector die aanzienlijk breder is dan het lichaam van de kabelboom.
Als een buisvormige hoes alleen op basis van de diameter van de kabelboom wordt geselecteerd, past de connector mogelijk niet door de hoes.
Mogelijke oplossingen omvatten:
De meest geschikte oplossing hangt af van de OEM-montagevolgorde en de vereiste uiteindelijke pasvorm.
Een buisvormige hittehuls vereist voldoende ruimte om over het te beschermen onderdeel te worden geïnstalleerd.
Er is echter geen universeel percentage dat automatisch aan elk component OD moet worden toegevoegd.
De nodige toeslag hangt af van:
Een stijf geconstrueerde genaaide hoes heeft mogelijk een andere maattolerantie nodig dan een uitrekbare gevlochten hoes.
Selecteer voor kritische productietoepassingen de nominale maat uit de werkelijke productmaattabel en bevestig de pasvorm met een productie-representatief monster.
Een strakke pasvorm lijkt misschien wenselijk, maar een al te strakke hoes kan verschillende problemen veroorzaken.
Het kan:
De hoes moet stevig passen en tegelijkertijd een praktische installatie mogelijk maken.
Een te grote maat kan ook problemen veroorzaken.
Een overmatig losse hoes kan:
De maatvoering moet daarom de installatiespeling in evenwicht brengen met de positionele controle.
Noteer bij het opmeten van een automotive kabelboom:
| Meting | Waarom Het Belangrijk Is |
|---|---|
| Normale bundel-buitendiameter | Bepaalt de basismaten van de hoes |
| Maximale bundel-buitendiameter | Houdt rekening met ingetapte of versterkte gedeelten |
| Connectorafmetingen | Bepaalt of installatie door middel van opschuiven mogelijk is |
| Afmetingen van aftakpunten | Identificeert onregelmatige gedeelten |
| Beschermde lengte | Bepaalt de afgewerkte lengte van de hoes |
| Buigstraal | Helpt bij het beoordelen van de flexibiliteit van de hoes |
| Posities van klemmen en beugels | Voorkomt interferentie met bevestigingsmateriaal |
Voor een volledig overzicht van de bescherming van kabelsets, zie Automotive Wire Harness Heat Protection Sleeves: Materials, Designs and Applications.
Meet voor een slanginrichting meer op dan alleen het flexibele slanglichaam.
Noteer:
Waar de hoes over een fitting moet schuiven, kan de fitting de minimale installatiediameter bepalen, zelfs als de uiteindelijke hoes bedoeld is voor een veel dunner slanglichaam.
Brandstof- en remleidingen kunnen gebruikmaken van flexibele slangen, starre buizen of combinaties van beide.
Bij een starre buis is de buitendiameter meestal vrij constant. Bij een voltooide slanginrichting kunnen fittingen en pershulzen aanzienlijk groter zijn dan de hoofdleiding.
Bepaal of de hoes zal:

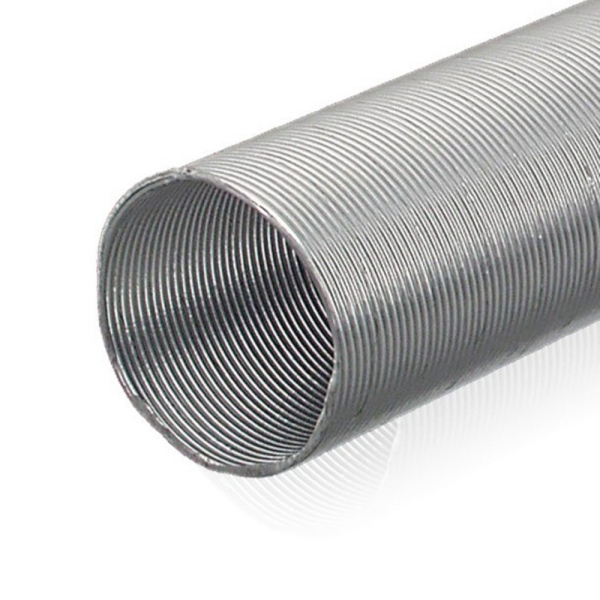

Voor brandstof- en remleidingtoepassingen, zie de BSTFLEX Aluminium hittebestendige beschermhoes voor brandstof- en remleidingen.
Koelwater- en kachelslangen kunnen een relatief grote buitendiameter en complexe gegoten bochten hebben.
Meet de slang over de gehele beschermde zone in plaats van aan te nemen dat één nominale diameter op het hele onderdeel van toepassing is.
Let met name op:
Een hoes die past op een recht stuk kan te strak worden rond een gegoten bocht.
Olie- en transmissievloeistofleidingen combineren vaak stijve metalen buizen, flexibele slangen en gekrompen fittingen.
Elk deel kan een andere hoesstrategie vereisen.
Een buisvormige hoes kan geschikt zijn voor een recht, flexibel stuk, terwijl een wikkelsysteem handiger kan zijn waar de leiding al is geïnstalleerd of grote vaste fittingen bevat.
Hydraulische slangen vereisen speciale aandacht voor de afmetingen van de fittingen en slangbewegingen.
De beschermhoes mag niet:
Meet de slang in zijn maximale werkgeometrie indien relevant, en niet alleen wanneer de eenheid recht op een tafel ligt.
Een overschuifbare hoes moet worden gedimensioneerd op basis van zowel het afgewerkte onderdeel als het installatietraject.
Gebruik het volgende proces:
Voor productieonderdelen moet het prototype de maximaal verwachte afmetingen van het onderdeel weergeven in plaats van alleen de nominale maat.
Een wikkelhoes wordt anders gespecificeerd omdat deze niet over het component hoeft te schuiven.
De open materiaaldbreedte moet de buitenomtrek van de slang of kabelboom bedekken en voldoende overlap bieden voor de sluiting.
Voor een grofweg cirkelvormig component kan de basisomtrek worden geschat als:
Omtrek = π × Buitendiameter
De uiteindelijke open breedte moet dan ook rekening houden met:
Daarom mag de theoretische omtrek alleen niet worden gebruikt als de fabricagebreedte.
Voor een aangepaste wikkelhoes kunt u de daadwerkelijke buitendiameter van het onderdeel en het vereiste sluitingstype naar BSTFLEX sturen, zodat de afgewerkte breedte en overlap kunnen worden ontworpen op basis van de constructie.

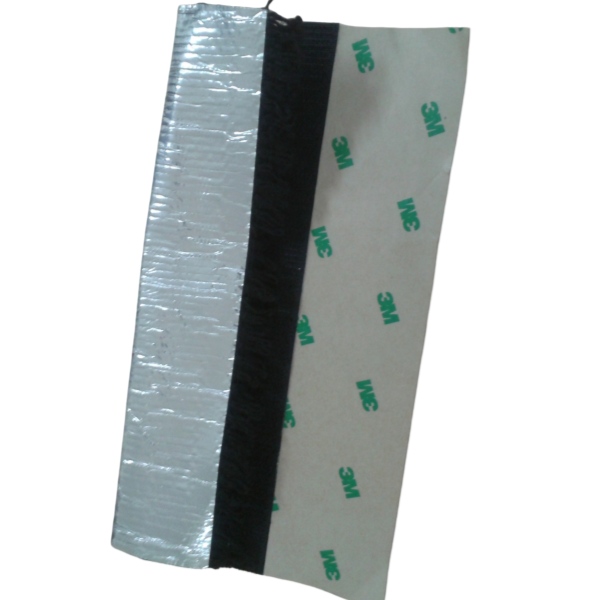

Een klittenbandhoes wikkelt zich om het onderdeel en sluit langs een longitudinale naad.
Belangrijke afmetingen zijn onder andere:
Een kleine mate van verstelbaarheid van de sluiting kan nuttig zijn, maar het product moet niet vertrouwen op een overmatig overlappingsbereik om een onjuiste maatvoering te compenseren.
BSTFLEX biedt Aluminized Heat Shroud Sleeving with Hook-and-Loop Closure voor voltooide slangen, kabels en kabelbomen.
Warmtehoezen met drukknoopsluiting hebben voldoende materiaaloog nodig om het component te omsluiten en tegelijkertijd te zorgen dat de drukknopen consequent uitlijnen.
De specificatie moet het volgende bevatten:
In tegenstelling tot een oneindig verstelbare sluiting creëren vaste drukknopen gedefinieerde posities. Nauwkeurige dimensionale controle is daarom bijzonder belangrijk.
Zie de BSTFLEX Heat Reflective Sleeve with Snap Closure.

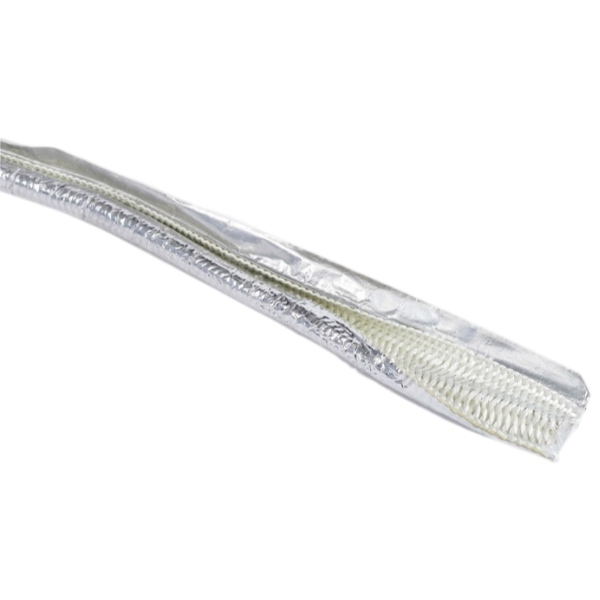

Een zelfsluitende hoes maakt gebruik van overlappende randen of een geïntegreerde sluitingsstructuur.
Het ontwerp heeft voldoende overlapping nodig om rond het component gesloten te blijven gedurende het verwachte maatspectrum.
Als het component te groot is:
Als het component te klein is:
Voor deze constructie, zie de BSTFLEX Zelfsluitende Aluminiumfolie Glasvezel Hoes.
Sommige flexibele hozen worden geleverd of geïnspecteerd in een platgedrukte toestand.
De resulterende platte breedte mag niet automatisch worden geïnterpreteerd als de uiteindelijke binnendiameter.
De relatie hangt af van:
Wanneer een RFQ de platte breedte omvat, geef dan duidelijk aan hoe die afmeting is gemeten.
Als de platte breedte deel uitmaakt van de productspecificatie:
Dit helpt ervoor te zorgen dat de leverancier en de klant dezelfde maatvoering hanteren.
De diameter van de slang is slechts één onderdeel van de maatschepping. De juiste beschermde lengte is net zo belangrijk.
De slang moet de gehele thermische blootstellingszone bedekken.
Identificeer bij het bepalen van de snijlengte:
Een huls die eindigt in de zone met hoge stralingswarmte kan het aangrenzende onderdeel blootstellen.
Een gebogen slang of kabelboom heeft mogelijk een langere huls nodig dan de rechte afstand tussen de uiteinden.
Meet langs het daadwerkelijke leidingpad.
Dit is met name belangrijk voor:
Gebruik voor specifiek OEM-onderdeleneen de hartlijnteruglooplengte op de tekening of een andere duidelijk gedefinieerde meetmethode.
Een huls verandert van vorm wanneer deze wordt gebogen.
Afhankelijk van de constructie kan buigen het volgende veroorzaken:
Een prototype moet daarom worden getest op het daadwerkelijk gebogen onderdeel wanneer de routering krappe bochten bevat.
Voor slangen en vloeistofleidingen bepaalt het fitting vaak de installatie van de huls.
Registreer de maximale buitenafmetingen van:
Als deze componenten niet door de geselecteerde buisvormige kous passen, kan een omwikkelbare constructie een praktischere oplossing bieden.
Elektrische connectoren kunnen enkele keren breder zijn dan de kabelbundel.
Voordat u een buisvormige kous voorschrijft, moet u bepalen of:
Als de connector zich in de zone met hoge temperaturen bevindt, lost het eenvoudigweg stoppen van de hoes voor de connector het volledige thermische probleem mogelijk niet op.
Het vergroten van de hoesdiameter is niet altijd de juiste oplossing voor onregelmatige samenstellen.
Een grote hoes rond een kleine kabelboom kan losraken en moeilijk te positioneren zijn.
Als het samenstel het volgende omvat:
kan een componentspecifiek schild een betere pasvorm en thermische dekking bieden.
BSTFLEX produceert Op maat gevormde gealuminiseerde glasvezel hitteschilden voor auto's voor samenstellen die niet efficiënt kunnen worden beschermd met een conventionele rechte hoes.
Warmtehoezen die in de buurt van uitlaatspruitstukken en turbochargers worden geïnstalleerd, moeten correct ten opzichte van de warmtebron gepositioneerd blijven.
Overmaatsheid kan ervoor zorgen dat de hoes draait of doorzakt richting het hete onderdeel.
Ondermaatsheid kan de beschermde kabelboom samendrukken of de installatie moeilijk maken.
Noteer naast de afmetingen van de hoes ook:
Zie voor deze toepassing Hoe autobedrading in de buurt van uitlaatspruitstukken en turbochargers te beschermen.
| Installatiemethode | Belangrijkste maatvoeringsvereiste Vereiste | Veelvoorkomend maatvoeringsrisico |
|---|---|---|
| Opschuifbare slang | Binnendiameter moet geschikt zijn voor onderdeel en installatiepad | Connector of fitting kan er niet doorheen |
| Uitzetbare slang | Uitzettingsbereik moet het grootste installatiegedeelte dekken | Uitzetting verandert lengte of pasvorm |
| Genaaide slang | Afgewerkte binnendiameter en naattolerantie | Onvoldoende inbouwruimte |
| Klittenbandomwikkeling | Omtrek van het onderdeel plus ontworpen overlap | Te weinig of overmatige overlap |
| Drukknoopsluiting | Gesloten omtrek en vaste drukknoopositie | Drukknoppen kunnen niet rond het onderdeel uitlijnen |
| Zelfsluitend | Onderdeelgrootte moet binnen het bruikbare overlapbereik blijven | Naad gaat open of hoes wordt los |
| Speciaal gevormd schild | Meerdere onderdeelafmetingen en -geometrie | Eén diameter gebruiken voor een onregelmatig onderdeel |
Voor OEM-productie zijn nominale afmetingen alleen niet voldoende.
Houd rekening met ondertoleranties.
Als de slang, kabelboom of koppeling een dimensioneel productiebereik heeft, test de hoes dan op de maximaal te verwachten samenstelling waar de installatiespeling kritiek is.
Evalueer ook het minimaal te verwachten onderdeel waar losheid of rotatie van de hoes een punt van zorg is.
De huls zelf heeft ook fabricagetoleranties.
Mogelijke bronnen van variatie zijn onder meer:
Klanttekeningen moeten aangeven welke afmetingen kritiek zijn voor de installatie en welke afmetingen de standaard fabricagetoleranties kunnen gebruiken.
Twee hittebestendige hoesproducten die worden beschreven met dezelfde nominale diameter hebben mogelijk geen identieke bruikbare interne ruimte.
Verschillen kunnen het gevolg zijn van:
Geef bij het vervangen van een bestaand onderdeel de werkelijke afmetingen van het component op en, indien mogelijk, een origineel monster in plaats van alleen te vertrouwen op de nominale maataanduiding van een andere leverancier.
Meet voor een bestaand onderdeel:
Identificeer tevens de buitendiameter van de component en de thermische omgeving. Een vervanging moet worden geselecteerd op basis van functie, niet alleen op basis van afmetingen.
Het juiste leveringsformaat hangt af van hoe de klant de kous installeert.
Geschikt wanneer de klant de kouslengte snijdt tijdens de montage van kabelbomen, slangen of apparatuur.
Geschikt wanneer een herhaalbare installatiepositie en montagetijd belangrijk zijn.
Kan snijlengte, sluitingen, randafwerking, gaten, inkepingen, bevestingsmiddelen, etiketten en verpakking omvatten volgens de goedgekeurde tekening.
Voor volumeproductie kan een kant-en-klaar onderdeel afwijkingen verminderen die worden veroorzaakt door handmatig snijden aan de assemblagelijn van de klant.
Een nuttige tekening van een hittebestendige huls kan het volgende bevatten:
De tekening moet duidelijk onderscheid maken tussen de afmetingen van de huls en de afmetingen van het te beschermen onderdeel.
| Vraag | Te verstrekken informatie |
|---|---|
| Wat wordt er beschermd? | Kabelboom, kabel, slang, stijve buis of vloeistofleiding |
| Wat is de normale buitendiameter? | Gemeten buitendiameter van het onderdeel |
| Wat is de maximale buitendiameter? | Omwikkeld gedeelte, buiging, versteviging of plaatselijke verdikking |
| Wat is de grootste koppeling? | Afmetingen van connector, klembus of koppeling |
| Hoe wordt de kous geïnstalleerd? | Opschuifbaar, wikkelbaar, zelfsluitend of speciaal gevormd |
| Hoe lang is de aan hitte blootgestelde zone? | Daadwerkelijk geleide beschermde lengte |
| Buigt het onderdeel? | Buigradius en bewegingsbereik |
| Wat is de hittebron? | Uitlaatspruitstuk, turbocharger, katalysator, EGR of andere bron |
| Hoeveel vrije ruimte is er beschikbaar? | Minimale afstand en inbouwruimte |
| Is servicetoegang vereist? | Afneembaar of permanent ontwerp |
| Welke hoeveelheid is vereist? | Prototype, batch en geschat jaarlijks volume |
De hoes past om de buitenkant van de slang, dus de binnendiameter van de slang bepaalt niet de vereiste binnendiameter van de hoes.
De geselecteerde buisvormige hoes past op de slang, maar kan niet over de pershuls of connector heen worden geschoven.
De hoes past op de hoofdkabelboom, maar wordt te strak rond een aftakking of ingetapte las.
De hoes is eenvoudig te installeren, maar verschuift tijdens de werking van het voertuig uit de aan hitte blootgestelde zone.
De hoes past op een recht monster, maar kreukt, comprimeert of opent wanneer deze op het daadwerkelijke gebogen onderdeel wordt geïnstalleerd.
De leverancier en klant hanteren verschillende maatdefinities, wat resulteert in een onjuist gedimensioneerd onderdeel.
Het prototype past op de nominale eenheid, maar kan geen normale productievariaties opvangen.
BSTFLEX produceert reflecterende h ATE beschermende hulzen voor autokabelbomen, kabels, slangen en vloeistofleidingen.
Aanpassing kan omvatten:
Voor een algemene selectie van gealuminiseerde hoezen, bezoek de BSTFLEX Gealuminiseerde Hittebeschermende Hoes categorie.

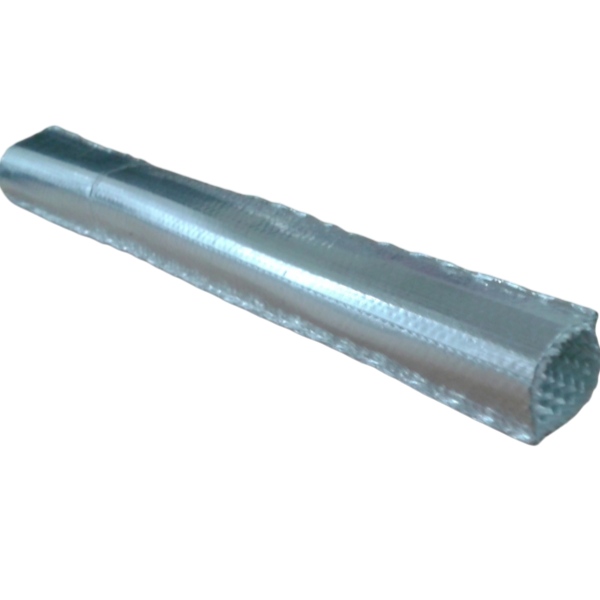

Voor materiaalspecifieke informatie, zie Gealuminiseerde glasvezelmof voor bescherming van autokabelbomen.
Zie voor het kiezen tussen buisvormige en uitneembare constructies Slide-On vs Wrap-Around hittebeschermingshoezen voor autokabelbomen.
Stuur voor een OEM-offerte de afmetingen van het te beschermen onderdeel, afmetingen van connector of fitting, vereiste moflengte, informatie over de warmtebron, installatiemethode, tekening of foto's, prototypehoeveelheid en verwacht jaarlijks volume naar BSTFLEX.
Meet de daadwerkelijke buitendiameter van de slang, kabel of kabelboom op het beschermde gedeelte. Controleer vervolgens de grootste connector, fitting of aftakking waar de mof overheen moet en selecteer de mof op basis van de constructie en maattabel.
Niet per se. De mof heeft praktische installatiespeling nodig, maar de vereiste speling hangt af van de flexibiliteit van de mof, de wandconstructie, de onderdeelgeometrie, de lengte en de installatiemethode. Er is geen enkel percentage dat op elke hittemof van toepassing is.
Meet de buitendiameter van de slang omdat de hittemof rond de buitenkant van de slang wordt geïnstalleerd.
Meet de maximale buitendiameter van de fitting of pershuls. Als de geselecteerde buisvormige mof niet over die afmeting past, installeer de mof dan vóór de montage van de fitting of kies een wikkel-, zelfsluitende of andere te openen constructie.
Meet zowel de normale als de maximale afmetingen van de kabelbundel. Meet ook connectoren, aftakkingen, ingetapete delen en andere lokale verdikkingen die de installatie kunnen beïnvloeden.
Platte breedte is de breedte van de mof wanneer deze plat is neergelegd. Deze is niet automatisch gelijk aan de uiteindelijke binnendiameter. De verhouding hangt af van de mofconstructie, materiaaldikte en naadontwerp.
Voor een ruwweg cirkelvormig onderdeel kan de omtrek worden geschat als π vermenigvuldigd met de buitendiameter van het onderdeel. De werkelijke open hoesbreedte moet ook de vereiste overlapping, naadconstructie, wanddikte en productietolerantie omvatten.
Deze moet stevig passen maar mag niet te strak zijn. Te weinig speling kan de installatie moeilijk maken en de flexibiliteit verminderen, terwijl overmatige speling ervoor kan zorgen dat de hoes verschuift of draait.
Ja. Binnendiameter, platte breedte, open breedte, snijlengte, sluitingsontwerp, isolatielagen, inkepingen, bevestidingselementen en andere dimensionale kenmerken kunnen worden aangepast op basis van het onderdeel en de tekening.
Stuur de buitendiameter van het onderdeel, de maximale lokale diameter, de afmetingen van de connector of fitting, de vereiste beschermde lengte, informatie over bochten, de locatie van de warmtebron, de installatiemethode, de beschikbare speling en de geschatte hoeveelheid.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
