Gids voor roestvrijstalen hitteschilden voor uitlaatsystemen (304 vs 321 vs 316 vs 430)

Roestvrij staal is een van de meest gebruikte materialen voor uitlaatwarmteschilden Omdat het een goede balans biedt tussen hittebestendigheid, duurzaamheid, kosten en vervormbaarheid. Deze handleiding legt uit hoe u de juiste roestvrijstaalsoort voor uw toepassing kiest (turbo, downpipe, katalysator, spruitstuk), hoe de structuur van het hitteschild de prestaties beïnvloedt en welke informatie u nodig hebt voor een snelle offerte van de OEM.

BSTFLEX produceert een compleet assortiment hittebeschermingsoplossingen voor uitlaatsystemen (hittebeschermingsplaten, gevormde panelen, reliëfschilden, barrièrematten, hoezen, tapes, turbodekens en meer). Of u nu een kant-en-klare oplossing zoekt of een maatwerkoplossing, begin hier: Ontdek de uitlaatwarmteschildenserie .

1) Waar roestvrijstalen uitlaatwarmteschilden worden gebruikt

Roestvrijstalen hitteschilden worden vaak gebruikt op plekken waar je de temperatuur wilt verlagen. stralingswarmte Bescherm de uitlaatgassen en nabijgelegen bedrading, slangen, sensoren, kunststof onderdelen en carrosseriepanelen. Typische hittezones zijn onder andere:

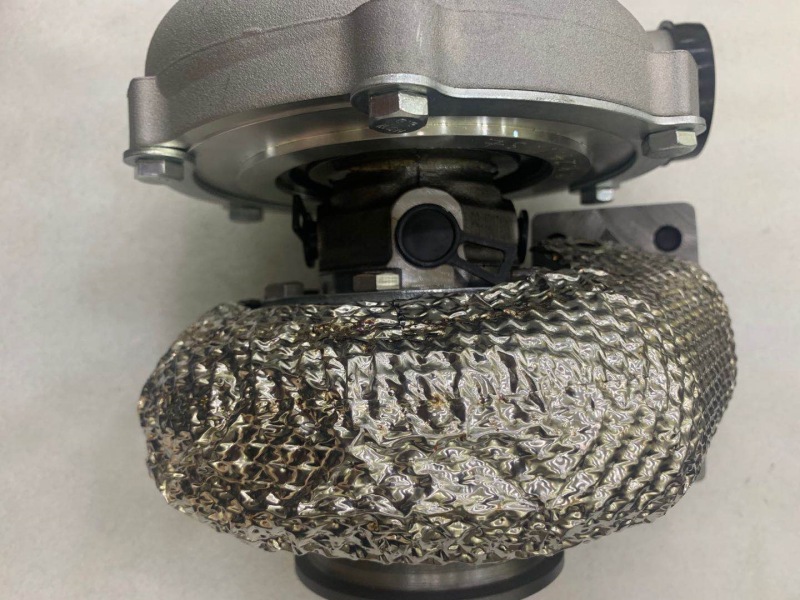

• Turbocompressor hete kant : hoge stralingswarmte + thermische cyclus
• Regenpijp : luchtdichte verpakking, constante temperatuur tijdens gebruik
• Katalysator : langdurige hittebelasting en hoge oppervlaktetemperatuur
• Uitlaatspruitstuk : frequente opwarm-/afkoelcycli en trillingen
• Warmtebeheer onder de carrosserie : bescherming van vloer, tunnel, brandstof-/remleidingen

2) Wat de warmteontwikkeling daadwerkelijk vermindert: luchtspouw, oppervlakteontwerp en meerlaagse constructies

Luchtspleet (het belangrijkst voor stralingswarmte)

Voor het regelen van stralingswarmte is het creëren en behouden van een stabiele temperatuur essentieel. luchtspleet De afstand tussen de warmtebron en het afschermingsschild is vaak de belangrijkste factor voor de prestaties. Afstandhouders, beugels of reliëfpatronen helpen om de afstand constant te houden, zelfs bij trillingen.

Reliëf-/kuiltjespanelen

Door het reliëf wordt de stijfheid vergroot en wordt voorkomen dat het paneel in het hete onderdeel inzakt. Het kan ook zoem- en rammelgeluiden verminderen en de duurzaamheid verbeteren door trillingen beter te verdelen.

Enkellaags versus meerlaags (met isolatie) hitteschilden

Een enkele roestvrijstalen plaat kan stralingswarmte reflecteren en blokkeren. Voor veeleisendere zones is een meerlaags hitteschild (roestvrijstalen bekleding + isolatiekern + optionele achterwand) kan de warmteoverdracht verder verminderen waar de ruimte dit toelaat.

3) Selectie van roestvrijstaalkwaliteit (logica achter de aankoopbeslissing)

De keuze voor roestvrij staal draait voornamelijk om... temperatuurintensiteit , thermische cyclus , corrosieve omgeving (strooizout, zeewater, chemicaliën), en vereiste vervormbaarheid voor gestempelde of gevormde schilden.

Als uw toepassing regelmatig de typische limieten van roestvrijstalen afschermingen overschrijdt, overweeg dan nikkellegeringen (bijvoorbeeld legering 625) voor de meest extreme hittezones van de turbo/uitlaatpijp: Legering 625 (Inconel 625) hitteschild .

4) Vormen van roestvrijstalen hitteschildproducten (wat u kunt verkrijgen)

• Hittewerende folies / barrièrefolies : platte lakens of op maat gesneden patronen
• Gevormde/gestempelde panelen : afschermingen die zijn ontworpen om te passen bij beugels en montagegeometrie
• Reliëfpanelen : kuiltjespatronen voor stijfheid en stabiliteit van de luchtspleet
• Isolerende barrières : roestvrijstalen buitenlaag + isolerende kern voor een betere warmteafvoer
• Hittebestendige hoezen/wikkels/tapes : beschermingsoplossingen voor leidingen, slangen of specifieke zones

5) Checklist voor kopers: Wat u moet opsturen voor een snelle offerte

• Toepassingslocatie: turbo / uitlaatpijp / katalysator / spruitstuk / onderkant van de auto
• Beschikbare ruimte en montagebeperkingen (foto's zijn acceptabel)
• Doelafmetingen van het te beschermen gebied en de gewenste dekking.
• Voorkeursuitvoering: plaat / gevormd paneel / reliëf / meerlaags met isolatieachterkant
• Doelhoeveelheid en projectfase (prototype of massaproductie)
• Tekeningen/CAD (indien beschikbaar) en aantekeningen over de installatietemperatuur (indien beschikbaar)

Neem contact op met BSTFLEX (stuur een tekening voor een offerte)

Veelgestelde vragen

Welke roestvrijstaalsoort is het meest geschikt voor een hitteschild van een uitlaat?

Voor veel uitlaatsystemen is 304 een kosteneffectieve keuze. Bij hogere temperaturen en thermische schommelingen (vooral in de buurt van de turbo/downpipe) wordt vaak voor 321 gekozen. Als corrosiebestendigheid prioriteit heeft (bijvoorbeeld door blootstelling aan strooizout of zeewater), kan 316 de voorkeur hebben.

Verbetert reliëfdruk de warmteafscherming?

Reliëf verbetert voornamelijk de stijfheid en helpt een luchtspleet te behouden onder trillingen. Omdat een stabiele luchtspleet cruciaal is voor de beheersing van stralingswarmte, kunnen reliëfontwerpen de prestaties en duurzaamheid in de praktijk verbeteren.

Enkellaags versus isolerend hitteschild: hoe maak ik de juiste keuze?

Enkellaagse roestvrijstalen afschermingen werken goed wanneer de ruimte beperkt is en de warmteontwikkeling gematigd is. Meerlaagse afschermingen met isolatiemateriaal worden gebruikt wanneer een hogere warmtereductie nodig is en er voldoende verpakkingsruimte is om een isolatiekern toe te voegen.

Welke informatie heb ik nodig om een offerte te kunnen maken voor een hitteschild van roestvrij staal?

Vermeld de toepassingslocatie, afmetingen, de gewenste roestvrijstaalkwaliteit (indien gespecificeerd), de benodigde hoeveelheid en eventuele tekeningen/foto's. Als u temperatuurgegevens of een gewenste oppervlaktetemperatuur hebt, voeg deze dan toe voor snellere materiaal- en constructieaanbevelingen.
