Kijk onder een voertuig, rond een katalysator, achter een uitlaatspruitstuk of langs een uitlaatkanaal en veel metalen hitteschilden delen één opvallend kenmerk: het oppervlak is niet vlak.

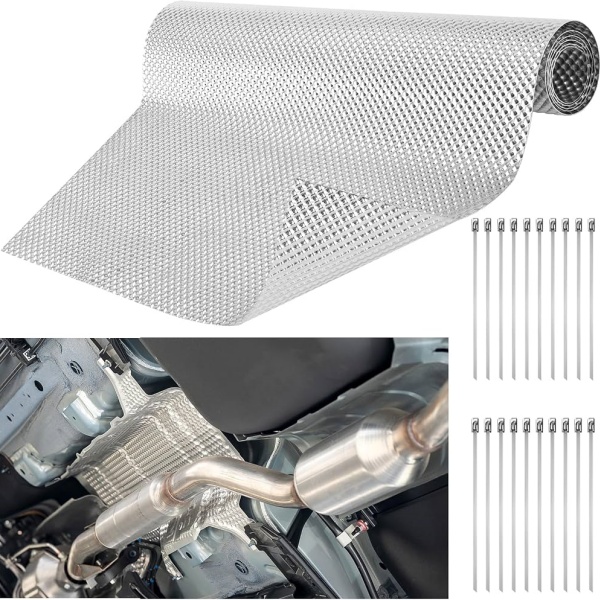

De deukjes, verhoogde ribbels, geperste texturen en herhalende patronen op hitteschilden voor auto's zijn functionele technische kenmerken. Reliëf verandert hoe een dunne metalen plaat zich gedraagt. In plaats van alleen te vertrouwen op materiaaldikte voor stijfheid, zorgt een driedimensionaal oppervlak ervoor dat het schild zijn vorm behoudt terwijl het onderdeel relatief dun en lichtgewicht blijft.
Dit is de reden waarom hitteschildmateriaal met reliëf op grote schaal wordt gebruikt voor uitlaatsystemen van auto's, motorcompartimenten, thermische barrières aan de onderzijde en andere toepassingen waarbij rekening moet worden gehouden met temperatuur, trillingen, inbouwruimte en voertuigmassa.
BSTFLEX produceert verschillende soorten metalen thermische barrièrematerialen, waaronder hitteschildmateriaal van roestvrij staal met reliëf, hitteschildmateriaal van aluminium met reliëf en hitteschildmateriaal van Alloy 625 Inconel voor op maat gemaakte thermische beheerprojecten.
Een vlakke plaat en een plaat met reliëf kunnen worden vervaardigd van hetzelfde metaal en met dezelfde nominale dikte, maar hun mechanische gedrag kan heel verschillend zijn.
Een groot oppervlak van dun, vlak metaal kan gemakkelijk buigen. Wanneer het op een voertuig is geïnstalleerd, kan het ook worden blootgesteld aan trillingen, motorbewegingen, wegtrillingen, druk door luchtstroom en herhaalde uitzetting en krimp naarmate het uitlaatsysteem opwarmt en afkoelt.
Het vergroten van de plaatdikte is één manier om de stijfheid te vergroten, maar het voegt ook gewicht en materiaalverbruik toe. Reliëf biedt een andere optie.
Door een gecontroleerd driedimensionaal patroon in de plaat te persen, verandert de fabrikant de geometrie van de dwarsdoorsnede. Verhoogde en verzonken kenmerken maken het paneel beter bestand tegen buigen dan een equivalent volledig vlak oppervlak.
Voor auto-ingenieurs creëert dit een belangrijke kans: structurele stabiliteit kan worden verbeterd zonder uitsluitend afhankelijk te zijn van metaal met een grotere dikte.
Het uiterlijk van hitteschildplaat met reliëf zorgt er soms voor dat het wordt behandeld als een metalen product met een patroon. Die beschrijving mist het primaire doel ervan.
Bij thermisch beheer in de auto-industrie kan het reliëfprofiel invloed hebben op:
Het optimale patroon hangt af van het basismetaal, de plaatdikte, de afmetingen van het schild, de vormdiepte en de montagemethode. Een patroon dat goed werkt voor een groot aluminium onderplaatpaneel is misschien niet de beste configuratie voor een compact hitteschild voor een uitlaatspruitstuk van roestvrij staal.
Om te begrijpen waarom reliëf werkt, moet u denken aan een eenvoudig vel papier. Een vlak vel buigt gemakkelijk. Zodra hetzelfde vel wordt gevouwen of gevormd tot een driedimensionaal profiel, wordt het veel beter bestand tegen buigen in bepaalde richtingen.
Metaal met reliëf volgt hetzelfde algemene structurele principe.
Het verhoogde patroon introduceert lokale geometrie in een verder vlak oppervlak. In plaats van dat het hele paneel zich als één dun vlak gedraagt, weerstaan de gevormde secties buiging en helpen ze mechanische belastingen over het onderdeel te verdelen.
Voor het ontwerp van hitteschilden kan dit bijzonder nuttig zijn wanneer het schild een relatief groot oppervlak moet bedekken, maar de fabrikant onnodige massa wil vermijden.
Het doel is daarom niet simpelweg om het dunst mogelijke metaal te produceren. Het is om een geschikte combinatie te vinden van:
Een enkel hitteschild lijkt misschien een klein voertuigonderdeel, maar een compleet platform kan meerdere thermische barrières gebruiken rond de motor, het uitlaatsysteem, de vloer, het brandstofsysteem en de nabehandelingsapparatuur.
Het toevoegen van onnodige dikte aan elk schild verhoogt de totale voertuigmassa en het verbruik van grondstoffen.
Gepreegd metaal geeft ontwerpers een andere manier om het vereiste structurele gedrag te bereiken. In plaats van elk stijfheidsprobleem op te lossen door de dikte te vergroten, wordt de geometrie van het materiaal zelf onderdeel van het componentontwerp.
Dit is een reden waarom gepreegd aluminium hitteschildmateriaal bijzonder aantrekkelijk is voor toepassingen met een groot oppervlak. Aluminium biedt al een lage dichtheid en door het pregen kan een dunne plaat beter geschikt worden gemaakt voor hantering en installatie.
Voor hetere gebieden waar roestvrij staal de voorkeur heeft, kan pregen op vergelijkbare wijze helpen bij het creëren van een stabiel dunwandig schild zonder dat het onderdeel verandert in een onnodig zware metalen afdekking.
Een hitteschild van een voertuig werkt nooit in een statische omgeving.
Tijdens gebruik kan het worden blootgesteld aan:
Een groot vlak paneel kan ongewenste beweging vertonen als de stijfheid, bevestigingspunten en geometrie niet goed zijn ontworpen. In sommige gevallen draagt dit bij aan zoemen, rammelen of vermoeidheid rond bevestigingspunten.
Een gepreegd profiel kan helpen de paneelstijfheid te vergroten en de mechanische respons van de plaat te veranderen. Het moet op zichzelf niet worden gezien als een complete NVH-oplossing; het ontwerp van de montage, spelingen, bevestigingsmiddelen en de geometrie van het onderdeel blijven even belangrijk.
Echter, pregen geeft de thermisch ingenieur een extra structureel hulpmiddel voor het beheersen van het gedrag van een dun metalen hitteschild.
Geluid, trillingen en hardheid (NVH) zijn niet beperkt tot motoren, ophangingen of interieurafwerking. Een slecht ontworpen thermisch schild kan ook een NVH-bron worden.
Dit is vooral relevant voor grote hitteschilden aan de onderzijde die dicht bij een uitlaatsysteem zijn geplaatst. Zelfs als het onderdeel zijn thermische functie correct uitvoert, kunnen ongewenst rammelen of resonantie een probleem met de voertuigkwaliteit creëren.
Tijdens de ontwikkeling door de OEM evalueren ingenieurs daarom thermische prestaties en mechanisch gedrag samen.
Typische ontwerpoverwegingen zijn onder meer:
Pregen moet niet worden behandeld als een vervanging voor goede thermische techniek. De thermische prestaties van een hitteschild voor auto's hangen af van de gehele installatie in plaats van alleen het oppervlaktepatroon.
Belangrijke factoren zijn onder meer:
Waar de geprofileerde geometrie helpt de ontworpen scheiding of structurele vorm van een dun schild te behouden, kan dit indirect bijdragen aan een consistente thermische werking. De meest duidelijke technische bijdrage is echter structureel, in plaats van louter het verhogen van de temperatuurbestendigheid.
Veel stijve hitteschilden voor de automobielindustrie werken het meest effectief wanneer ze gescheiden zijn van het hete oppervlak, in plaats van er rechtstreeks tegenaan te zijn gedrukt.
De reden is eenvoudig: direct metaal-op-metaalcontact creëert een geleidend warmtepad.
Wanneer er een gecontroleerde ruimte bestaat tussen de uitlaatcomponent en het schild, kan het ontwerp directe geleiding verminderen en het schild voornamelijk gebruiken om stralingswarmte te beheersen die de beschermde zijde bereikt.
Dit betekent dat ingenieurs de volledige constructie moeten beoordelen in plaats van een geprofileerde plaat op zichzelf te specificeren.
De relevante vragen omvatten:
Roestvrij staal wordt vaak gebruikt voor stijve hitteschilden in veeleisende uitlaatomgevingen. Het biedt nuttige mechanische sterkte, corrosiebestendigheid en duurzaamheid bij blootstelling aan herhaaldelijk opwarmen en afkoelen.

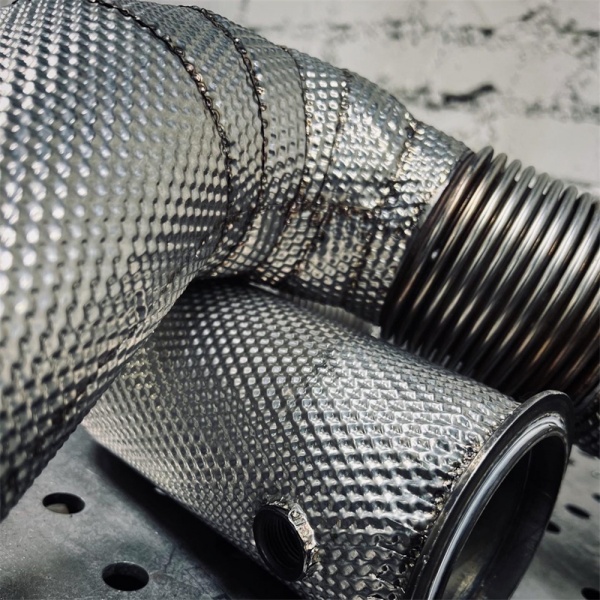

Wanneer dun roestvrij staal wordt geprofileerd, verhoogt het gestructureerde oppervlak de stijfheid en maakt het materiaal geschikter voor gevormde autocomponenten.
Typische toepassingen voor geprofileerde roestvrijstalen thermische barrièreplaat zijn onder meer:
De uiteindelijke roestvrijstaalkwaliteit moet worden geselecteerd op basis van de toepassingsomgeving, corrosieomstandigheden, vormvereisten en thermische belasting.
Aluminium volgt een andere ontwerplogica.
De belangrijkste aantrekkingskracht in het thermisch beheer van voertuigen is het lage gewicht in combinatie met een goede vervormbaarheid en nuttige eigenschappen voor het afschermen van stralingswarmte. Dit maakt het bijzonder praktisch voor grote panelen die zich op afstand bevinden van de meest extreme hete uitlaatzones.
BSTFLEX geprofileerd aluminium hitteschildmateriaal kan worden gebruikt voor toepassingen zoals:
Embossing is bijzonder nuttig voor aluminium omdat brede, dunne panelen anders relatief flexibel kunnen zijn. Een gevormd oppervlak verbetert hun structurele gedrag terwijl het gewichtsvoordeel van het basismateriaal behouden blijft.
| Ontwerpfactor | Geëmbosseerd aluminium | Geëmbosseerd roestvrij staal |
|---|---|---|
| Primair voordeel | Laag gewicht | Duurzaamheid in veeleisende hete zones |
| Typische installatie | Onderzijde, vloer, motorruimte en secundaire barrières | Uitlaatspruitstuk, katalysator, geluiddemper en hete zijde van de uitlaat |
| Paneelgewicht | Lager | Hoger voor vergelijkbare geometrie |
| Vormbaarheid | Zeer geschikt voor lichtgewicht gevormde onderdelen | Geschikt voor sterke gevormde uitlaatschilden |
| Mechanische robuustheid | Geschikt waar gewicht prioriteit heeft | Voorkeur waar mechanische belasting hoger is |
| Voordeel van embossing | Verstijft lichtgewicht plaatwerk | Ondersteunt stijve constructies met dunne dikte |
De juiste keuze wordt bepaald door de thermische zone en de mechanische omgeving in plaats van alleen door het embossen.
Sommige uitlaatsystemen werken buiten de omstandigheden die normaal worden toegewezen aan conventionele aluminium of standaard roestvrijstalen schilden. Krachtige turbomotoren, autosportsystemen en gespecialiseerde industriële uitlaatconstructies kunnen nikkellegeringen met hogere prestaties vereisen.
Voor deze toepassingen levert BSTFLEX ook Alloy 625 Inconel hitteschildmateriaal.
Inconel wordt over het algemeen overwogen wanneer extreme thermische blootstelling, oxidatiebestendigheid en mechanische prestaties bij hoge temperaturen de hogere materiaalkosten rechtvaardigen.
Het moet daarom worden behandeld als een technische optie voor zware bedrijfsomstandigheden in plaats van als een automatische upgrade voor elk hitteschild in de automobielsector.
Er is geen universeel geëmbosseerd patroon dat geschikt is voor elke thermische barrière.
Afhankelijk van het productieproces en de vereisten van het onderdeel kan een metalen hitteschild gebruikmaken van:
Het patroon moet worden gekozen op basis van de vereiste stijfheid, plaatdikte, vormrichting en de geometrie van het eindproduct.
Een complex patroon is niet automatisch beter. Het doel is om voldoende structurele stabiliteit te creëren met behoud van de produceerbaarheid.

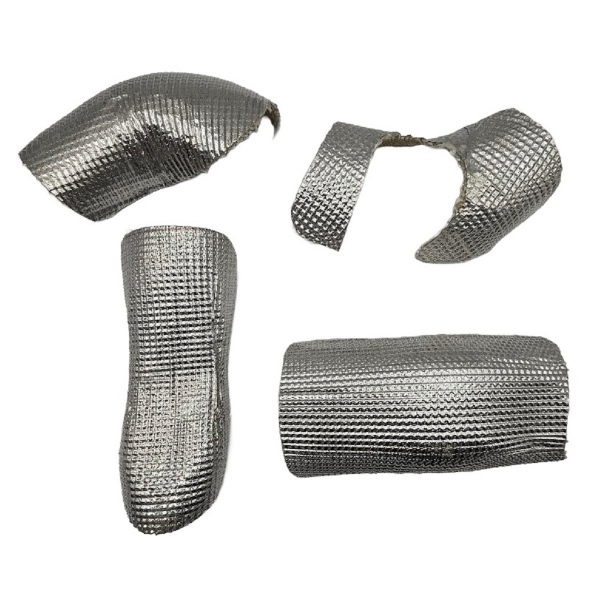

Hitteschildmateriaal wordt vaak verder gestanst, getrokken, gebogen of bijgesneden nadat de initiële plaat of rol is geproduceerd.
Om deze reden moet het reliëf compatibel zijn met de daaropvolgende vormgeving.
Een te agressief patroon kan het dieptrekken verstoren of leiden tot onvoorspelbare materiaalstroom in een complex onderdeel. Een patroon dat te ondiep is, biedt mogelijk niet de vereiste stijfheid.
De ontwikkeling van OEM-hitteschilden moet daarom rekening houden met de volgorde van de productiehandelingen, waaronder:
Een van de meest voorkomende inkoopfouten is het aanvragen van een metalen hitteschild uitsluitend op basis van materiaal en dikte.
Bijvoorbeeld:
"Wij hebben hitteschildplaat van roestvrij staal nodig."
Deze informatie is niet voldoende om een betrouwbaar auto-onderdeel te definiëren.
De koper moet ook rekening houden met:
Dezelfde plaatdikte kan zich heel anders gedragen, afhankelijk van de legering, het patroon en de uiteindelijke geometrie.
Verschillende klanten kopen thermische beschermingsmaterialen in verschillende stadia van de productieketen.
Een bedrijf dat uitlaatonderdelen stanst, heeft mogelijk plaat of rol met reliëf nodig die later tot afgewerkte schilden wordt geperst. Een Tier-leverancier in de automobielsector heeft wellicht een gevormd onderdeel nodig dat volgens een tekening is vervaardigd.
Bij het aanvragen van een offerte moeten kopers duidelijk aangeven of zij het volgende nodig hebben:
Dit onderscheid is bijzonder belangrijk voor B2B-inkoop van hitteschilden, omdat gereedschap, maattoleranties en productievolume de productiemethode aanzienlijk kunnen beïnvloeden.
Gebosseleerde thermische barrières van metaal zijn overal in een voertuig te vinden waar een stijf, lichtgewicht schild nodig is tussen een warmtebron en een temperatuurgevoelig onderdeel.
Het schild moet bestand zijn tegen motortrillingen en herhaalde thermische cycli, terwijl de afstand tot het spruitstuk en nabijgelegen componenten behouden blijft.
Hitteschilden rond katalysatoren beschermen aangrenzende vloerconstructies, bedrading en andere onderbodemsystemen tegen geconcentreerde stralingswarmte.
Lange uitlaatsecties onder de auto vereisen vaak afscherming waar pijpen dicht bij de voertuigvloer, brandstofsystemen of carrosserieconstructies lopen.
Grote schildopperlakken rond geluiddempers profiteren van een combinatie van een laag gewicht en voldoende paneelstijfheid.
Compacte motorruimtes met turbo's creëren zware uitdagingen voor verpakking en thermisch beheer. Roestvrij staal of legeringen met hogere prestaties kunnen worden overwogen, afhankelijk van de werkomgeving.
Lichtgewicht aluminium barrières kunnen helpen bij het beschermen van bedrading, inlaatcomponenten, elektronica en carrosseriepanelen tegen stralingswarmte die wordt gegenereerd door componenten aan de uitlaatzijde.
De technologie is niet beperkt tot personenvoertuigen.
Gebosseleerde metalen hitteschilden kunnen ook worden gebruikt op:
Deze toepassingen kunnen meer nadruk leggen op duurzaamheid, omdat motoren gedurende langere perioden onder hoge belasting kunnen werken terwijl ze worden blootgesteld aan vuil, water, trillingen en mechanische impact.
Een nuttige offerteaanvraag (RFQ) moet voldoende informatie bieden zodat de leverancier zowel de materiaalvereiste als de uiteindelijke toepassing begrijpt.
| Specificatie-item | Te verstrekken informatie |
|---|---|
| Toepassing | Uitlaatspruitstuk, katalysator, onderzijde, turbo, geluiddemper, motorruimte of andere locatie |
| Basismateriaal | Aluminium, roestvrij staal, Inconel of te adviseren materiaal |
| Kwaliteit | Vereiste legeringskwaliteit indien reeds gespecificeerd |
| Dikte | Nominale plaatdikte of acceptabel bereik |
| Embossing | Bestaand patroon, monster of vereist structureel doel |
| Afmetingen | Breedte, lengte of coilspecificatie |
| Verwerking | Plaat, plano, stansdeel, vormdeel of afgewerkt component |
| Tekening | 2D-tekening, 3D-model of fysiek monster indien beschikbaar |
| Hoeveelheid | Prototypehoeveelheid en verwachte jaarlijkse vraag |
BSTFLEX ondersteunt thermische managementprojecten, van ruw hitteschildmateriaal tot op maat gemaakte OEM-toepassingen.
Beschikbare opties kunnen zijn:
Voor huidige productopties, zie:

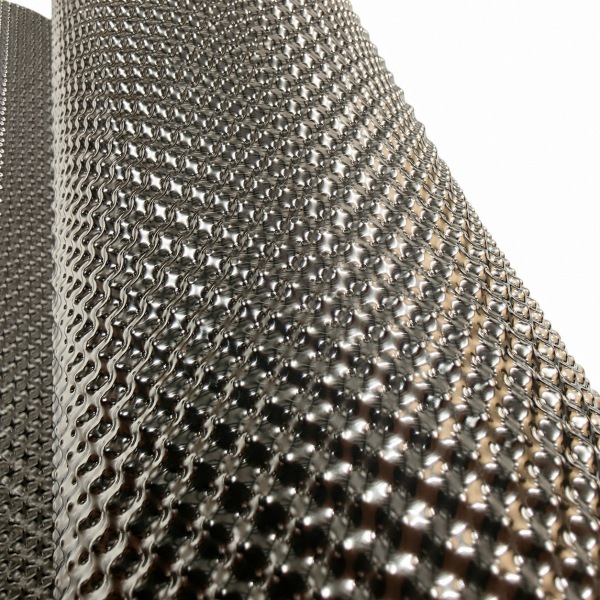

Materiaal voor hitteschilden met embossing is een metalen plaat of folie die mechanisch is gevormd met een verhoogd en verdiept oppervlaktepatroon. De reliëfgeometrie verhoogt de structurele stijfheid van een dunne plaat en maakt deze geschikt voor lichtgewicht thermische barrières in de automobielsector.
Putjes of andere reliëfkenmerken voegen driedimensionale geometrie toe aan dun metaal. Dit kan de stijfheid van het paneel verbeteren en een hitteschild helpen zijn ontworpen vorm te behouden onder trillingen en thermische cycli.
Voor veel dunne hitteschilden in de automobielsector biedt embossing structurele voordelen omdat het gevormde oppervlak beter bestand is tegen buigen dan een volledig vlakke plaat van vergelijkbaar materiaal en dikte. De juiste constructie hangt nog steeds af van de toepassing.
Nee. De basislegering bepaalt primair het vermogen van het materiaal om hoge temperaturen te weerstaan. Embossen verandert de geometrie en het mechanische gedrag van de plaat; het verandert aluminium of roestvrij staal niet in een legering die tegen hogere temperaturen kan.
Aluminium is aantrekkelijk voor lichtgewicht stralingsschermen en schilden met een groot oppervlak. Roestvrij staal heeft over het algemeen de voorkeur in veeleisendere omgevingen aan de uitlaatzijde. Materiaalkeuze moet gebaseerd zijn op thermische belasting, gewicht, corrosie, trillingen en installatiepositie.
Nikkelgebaseerde legeringen zoals Inconel 625 kunnen worden overwogen voor zware thermische omgevingen waar mechanische prestaties bij hoge temperaturen en oxidatiebestendigheid belangrijk zijn. Ze zijn over het algemeen gereserveerd voor toepassingen die hun hogere materiaalkosten rechtvaardigen.
Ja. De geometrie van het embossen kan worden ontwikkeld op basis van materiaaldikte, afmetingen van het eindproduct, vormvereisten en productievolume. Klanten kunnen tekeningen, monsters of een bestaand hitteschild aanleveren voor evaluatie.
Afhankelijk van het project kan materiaal worden geleverd voor verdere verwerking of worden ontwikkeld tot toepassingsspecifieke onderdelen. Offerteaanvragen moeten specificeren of er plaat, blanks, gevormde componenten of afgewerkte OEM-hitteschilden nodig zijn.
De waarde van een geëmbost hitteschild voor de automobielindustrie komt niet alleen voort uit het oppervlaktepatroon. Het komt voort uit het gecombineerd gebruik van geometrie, materiaal en installatieontwerp.
Een correct gekozen embospatroon kan dun metaal meer structurele stabiliteit geven, lichtgewicht constructie ondersteunen en een afgewerkt hitteschild helpen bestand te zijn tegen trillingen en thermische cycli in echte voertuigen. Aluminium, roestvrij staal en Inconel kunnen vervolgens worden geselecteerd op basis van de thermische zone waarin het schild zal werken.
Voor OEM-uitlaatsystemen, motorcompartimenten, katalysatoren, turbo's of toepassingen aan de onderzijde kan BSTFLEX tekeningen, monsters en operationele vereisten beoordelen om een geschikte oplossing voor een geëmbost metalen hitteschild te ontwikkelen.
Stuur het vereiste materiaal, de dikte, afmetingen, tekening, jaarlijkse hoeveelheid en toepassingsinformatie om een technische beoordeling, monster of offerte aan te vragen.
