Een op maat gemaakt hitteschild voor auto's is een flexibele of halfstijve thermische barrière die is vervaardigd om te passen bij de geometrie van een specifiek voertuigonderdeel. In plaats van te worden geleverd als een universeel vel of een rechte cilindrische huls, wordt het op maat gesneden, gevouwen, genaaid en gemonteerd rond de afmetingen van een slang, kabelboom, sensor, klep, connector of vloeistofleiding.
Dit type afscherming wordt gebruikt wanneer een standaard thermische huls de vertakkingen, bochten, bevestigingspunten of diameterveranderingen in een afgewerkt auto-onderdeel niet kan volgen. De reflecterende buitenkant is gericht naar de dichtstbijzijnde warmtebron, terwijl de binnenste lagen de hoeveelheid warmte die het beschermde onderdeel bereikt, verminderen.
BSTFLEX produceertOp maat gemaakte hitteschilden van gealuminiseerd glasvezel voor auto'sOp basis van klanttekeningen, CAD-bestanden, installatiemetingen of originele voorbeelden. Ontwerpen kunnen worden ontwikkeld als vlakke afschermingen, openbare wraps of complete driedimensionale covers.
De beschikbare ruimte in een moderne motorruimte is beperkt. Uitlaatspruitstukken, turboladers, EGR-leidingen, katalysatoren en nabehandelingssystemen bevinden zich vaak dicht bij plastic connectoren, elektrische bedrading, rubberen slangen en vloeistofleidingen. Zelfs als deze componenten het hete oppervlak niet raken, kan langdurige blootstelling aan stralingswarmte hun temperatuur voldoende verhogen om veroudering te versnellen of de prestaties te beïnvloeden.
Het probleem wordt complexer wanneer de te beschermen constructie een T-stuk, bocht, sensorconnector, montageclip of meerdere aftakkingen bevat. Een conventionele buisvormige warmtehuls kan het rechte gedeelte bedekken, maar de connector, het klephuis of de verbinding onbedekt laten.
Een op maat gemaakt hitteschild bedekt de volledige geometrie. Individuele panelen worden rond de constructie gevormd en op de benodigde posities samengevoegd om een doorlopende dekking te bieden. Uitsparingen kunnen worden aangebracht voor elektrische stekkers, bevestigingsclips, bouten, sensoren en servicepunten.
Het schild reguleert de warmte door een combinatie van reflectie en isolatie. Deze functies zijn verwant, maar niet hetzelfde.
Een reflecterend aluminium oppervlak wordt normaal gesproken naar de uitlaat, turbocompressor of een ander heet onderdeel gericht. Dit oppervlak leidt een deel van de stralingsenergie af voordat deze het schild bereikt. Het behouden van de juiste oriëntatie en voldoende afstand tot de warmtebron is belangrijk voor de werking.
Geweven glasvezelweefsel ondersteunt de reflecterende laag en zorgt voor thermische isolatie. Indien betere isolatie vereist is, kan de constructie bestaan uit glasvezelmatten, voorgeoxideerd vezelvilt, gecarboniseerd vilt of een andere goedgekeurde isolatielaag.
De isolerende kern vertraagt de warmteoverdracht door de dikte van de afscherming. Het kan ook demping bieden tussen de beschermlaag en een oneffen onderdeel. Bepaalde viltconstructies kunnen bijdragen aan geluids- en trillingsdemping, evenals aan thermische isolatie.
De vorm is een belangrijk onderdeel van het thermisch ontwerp. Een goed doordacht patroon blijft op de juiste positie en beperkt open plekken waardoor stralingswarmte het onderdeel kan bereiken. Naden, overlappingen, drukknopen en bevestigingspunten moeten daarom worden gepland met het oog op zowel de installatie-eisen als de richting van de warmte-instraling.
Er bestaat geen standaard materiaalsamenstelling die geschikt is voor elk voertuig. De materiaalkeuze hangt af van de warmtebron, de blootstellingstijd, de beschikbare ruimte tijdens de installatie, de toegestane componenttemperatuur, trillingen en de omringende vloeistoffen.
| Laag of component | Primaire functie | Beschikbare opties |
|---|---|---|
| Reflecterend oppervlak | Vermindert stralingswarmtebij absorptie | Aluminiumfolie of een toepassingsspecifieke gealuminiseerde bekleding. |
| Versterkingslaag | Biedt sterkte, flexibiliteit en vormvastheid. | Geweven glasvezelstof |
| Thermische isolatielaag | Vertraagt de warmteoverdracht door het schild. | Glasvezelmat, voorgeoxideerd vezelvilt of gecarboniseerd vilt |
| Binnenoppervlak | Het te beschermen onderdeel raakt of is ermee in contact. | Onbewerkt, gecoat of toepassingsspecifiek beschermende oppervlak |
| Verbindingssysteem | Behoudt de vereiste tweedimensionale of driedimensionale vorm. | Hittebestendig stikken, klinknagels of een combinatie hiervan |
| Bevestigingssysteem | Hiermee wordt het afschermingsplaatje bevestigd, waardoor installatie of onderhoud mogelijk is. | Drukknopen, oogjes, klemmen, klinknagels of door de klant gespecificeerde bevestigingsmiddelen |
Een lichtgewicht constructie met twee lagen kan volstaan wanneer stralingswarmte de voornaamste zorg is. Een dikkere meerlaagse afscherming is geschikter wanneer de installatie zowel reflectie als thermische isolatie vereist. Het juiste ontwerp moet gebaseerd zijn op toepassingsgegevens in plaats van alleen op de maximaal geadverteerde temperatuur van het materiaal.
De term beschrijft meer dan alleen het afsnijden van de buitenrand van een vlak materiaal. Hitteschilden voor auto's kunnen in verschillende geometrische complexiteit worden ontworpen.
Een vlak afschermingsplaatje beschermt één zijde van een component of vormt een thermische barrière tussen een warmtebron en een nabijgelegen oppervlak. Gaten, sleuven en bevestigingspunten kunnen in het patroon worden uitgesneden. Voor dit type toepassing is eengestanste warmte reflecterende matkan de benodigde constructie leveren.
Vouwlijnen maken het mogelijk om een plat patroon gedeeltelijk rond een buis, connector of behuizing te wikkelen. Dit ontwerp is handig wanneer één oppervlak het meest aan warmte wordt blootgesteld, maar extra bescherming aan de zijkanten nodig is.

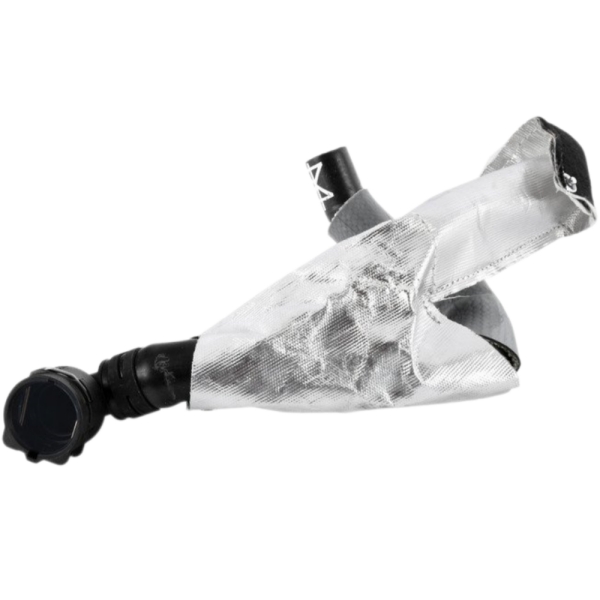

Een driedimensionaal afschermingspaneel wordt samengesteld uit verschillende gevormde panelen. Het kan bochten, aftakkingen, afsluiters, slangkoppelingen en componenten met uiteenlopende doorsneden volgen. Naden en overlappingen worden zo geplaatst dat het uiteindelijke onderdeel zijn vorm behoudt tijdens installatie en gebruik.

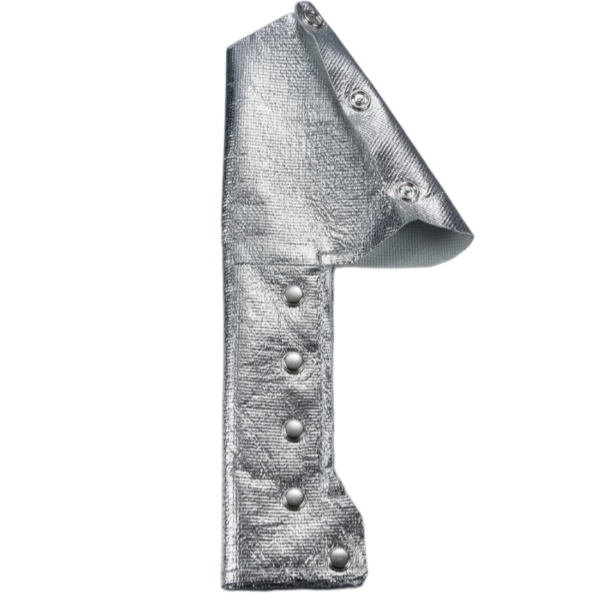

Met roestvrijstalen drukknopen of een andere verwijderbare bevestigingsmethode kan het afschermingsschild worden gemonteerd nadat de slang, kabelboom of vloeistofleiding al is geïnstalleerd. Dit voorkomt dat de beschermde eenheid moet worden losgekoppeld en maakt latere inspectie mogelijk.
Voor rechte componenten die geen complex patroon vereisen, levert BSTFLEX ook eenWarmte reflecterende hoes met drukknoopsluiting.
| Ontwerpfactor | Klantom-vormig hitteschild | Standaard hittebestendige hoes |
|---|---|---|
| Geometrie | Ontwikkeld rond een specifiek onderdeel of een specifieke assemblage. | Normaal gesproken geleverd met een constante diameter en lengte. |
| Takken en verbindingsstukken | Kan speciale openingen en gevormde secties omvatten. | Kan onregelmatige gedeelten bloot laten liggen |
| Installatie | Kan gebruikmaken van verwijderbare sluitingen of componentbevestigingspunten. | Kan over het onderdeel worden geschoven of om een recht stuk worden gewikkeld. |
| Laagconstructie | Kan variëren afhankelijk van de thermische zone en de beschikbare ruimte. | Meestal is de consistentie over de gehele mouw |
| Ontwikkelingsvereiste | Vereist tekening, monster of maatinformatie. | Meestal geselecteerd op basis van binnendiameter en lengte. |
| Typisch gebruik | Kleppen, verbindingen, sensoren, aftakkingen en complexe assemblages | Rechte slangen, buizen, kabels en draadbundels |
Een flexibel hitteschild voor auto's en een hitteschild van gestempeld metaal bieden verschillende oplossingen voor verpakkingsproblemen.
Stijve aluminium of roestvrijstalen afschermingen zijn geschikt wanneer het ontwerp structurele stijfheid, aanzienlijke slagvastheid of een gecontroleerde luchtspleet vereist. Ze vereisen doorgaans beugels, bouten of speciale bevestigingspunten op het voertuig.
Een op textiel gebaseerde, gealuminiseerde glasvezelafscherming is lichter en sluit beter aan op slangen, bedrading en onregelmatige constructies. Het biedt ruimte voor beperkte beweging van componenten en kan vaak worden geïnstalleerd zonder een grote, stijve montagestructuur.
Flexibele afscherming mag niet in elke toepassing automatisch metalen afscherming vervangen. De keuze hangt af van de impactbelasting, luchtstroom, trillingen, beschikbare ruimte, montagevereisten en de locatie van het hete oppervlak.
Gevormde afdekkingen beschermen de kabelboom, connectoren en klemmen in de buurt van uitlaatcomponenten. Er kunnen openingen worden aangebracht zodat de oorspronkelijke kabelgeleiding en elektrische aansluitpunten toegankelijk blijven.

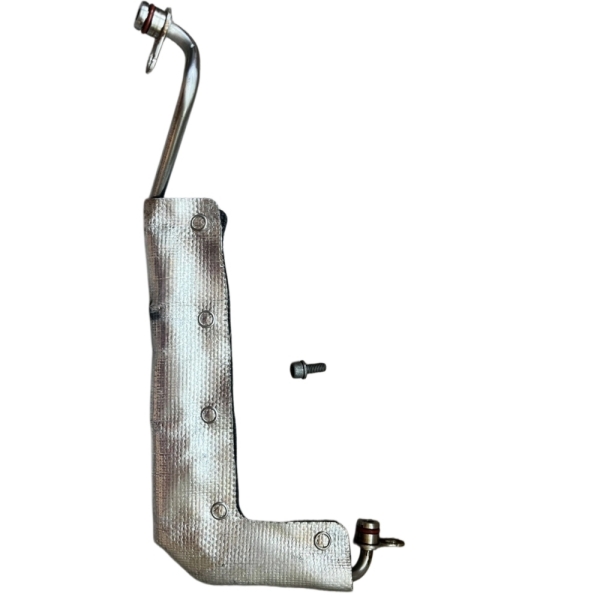

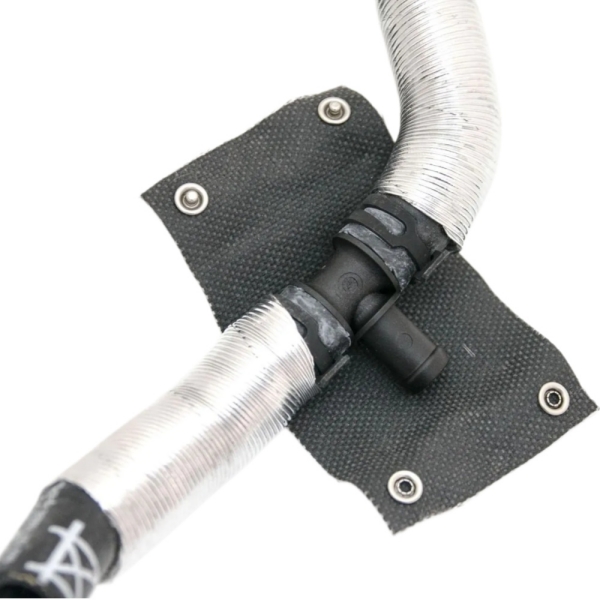

Thermische afschermingen kunnen worden aangebracht rond flexibele slangen, starre leidingen, koppelingen en T-stukken. Een verwijderbare constructie is met name handig wanneer de complete leidingconstructie niet door een conventionele gesloten mof past.
EGR-leidingen, EGR-slangen, sensoren en bijbehorende bedrading kunnen dicht bij de geconcentreerde uitlaatwarmte worden geplaatst. Een component-specifieke afscherming kan de omliggende onderdelen beschermen, terwijl de benodigde montage- en aansluitpunten vrij blijven.
Dieselnabehandelingssystemen kunnen DEF-leidingen en elektrische aansluitingen in de buurt van uitlaatpijpen, SCR-componenten en andere verhitte oppervlakken plaatsen. Er kunnen aangepaste ontwerpen worden ontwikkeld voor de leidingroute, injectoraansluiting en bevestigingsclips.
Kleine componentafdekkingen bieden plaatselijke bescherming op plaatsen waar een volledige beschermhoes overbodig of moeilijk te installeren zou zijn. De afscherming kan zo gevormd worden dat de hittegevoelige zijde beschermd wordt, terwijl de toegang voor montage en onderhoud behouden blijft.

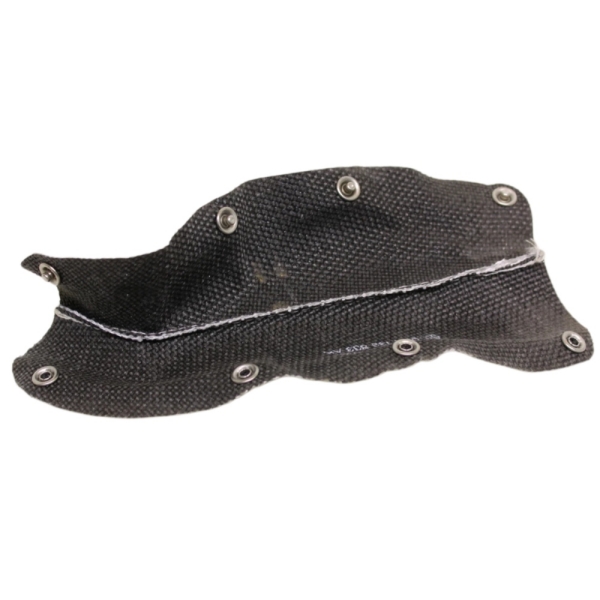

Slangen, vacuümleidingen, bedrading en connectoren in de buurt van een turbocompressor kunnen blootgesteld worden aan hoge stralingswarmte. Een meerlaags afschermingsmateriaal met een aluminiumlaag helpt de directe straling die deze temperatuurgevoelige componenten bereikt te verminderen.
Een componentspecifiek hitteschild doorloopt normaal gesproken verschillende praktische fasen.
De temperatuurbestendigheid van een hitteschild voor auto's wordt niet alleen bepaald door het glasvezelweefsel. De aluminium bekleding, het laminaatsysteem, het isolatiemateriaal, het naaigaren, de bevestigingsmiddelen en de eventuele coating moeten allemaal geschikt zijn voor de toepassing.
De temperatuur van de stralingsbron verschilt ook van de continue temperatuur aan het oppervlak van het schild. De afstand tot de warmtebron, de luchtstroom, de blootstellingsduur, de contactomstandigheden en de gebruiksduur van het voertuig beïnvloeden de temperatuur die het beschermde onderdeel bereikt.
Een nuttig technisch verzoek moet daarom het volgende bevatten:
Klanten die een hitteschild op maat bestellen, moeten meer informatie opgeven dan alleen de geschatte lengte en breedte. De volgende gegevens helpen de fabrikant bij het maken van een bruikbaar prototype:
Als er geen tekeningen beschikbaar zijn, kan een origineel onderdeel of een bestaande afscherming als uitgangspunt worden gebruikt. Het nieuwe prototype moet echter nog wel op de daadwerkelijke assemblage worden gecontroleerd voordat de productieafmetingen definitief worden vastgesteld.
Een geschikte fabrikant moet zowel de materiaalsamenstelling als de uiteindelijke geometrie kunnen beheersen. Reflecterend materiaal alleen is geen garantie voor een betrouwbaar onderdeel. De nauwkeurigheid van het patroon, de plaatsing van de naden, de afwerking van de randen en de positie van de bevestigingsmiddelen beïnvloeden de installatie en de thermische bescherming.
Een OEM-koper moet beoordelen of de leverancier de volgende zaken kan ondersteunen:
BSTFLEX levertgealuminiseerde hittebeschermingsproductenVoor autoslangen, bedrading, leidingen en componentassemblages. De gelaagde constructie, de uiteindelijke vorm en de installatiehardware kunnen worden ontwikkeld volgens de thermische en verpakkingseisen van de klant.
Niet altijd. Een hittebestendige hoes heeft normaal gesproken een recht, buisvormig of omwikkelend profiel. Een op maat gemaakt hitteschild kan meerdere panelen, vertakkingen, uitsparingen en bevestigingspunten bevatten die rond een specifiek onderdeel zijn ontworpen.
Ja. Drukknoppen, klemmen of een andere te openen sluiting maken installatie mogelijk zonder het te beschermen onderdeel los te koppelen. De sluiting moet, indien mogelijk, van de meest extreme hitte afgekeerd zijn.
Ja. Een fysiek onderdeel, een bestaand hitteschild of een goedgekeurd sjabloon kan worden gebruikt voor de patroonontwikkeling. Een prototype-pasfase wordt aanbevolen voordat het ontwerp wordt vrijgegeven voor serieproductie.
Glasvezel zorgt voor versteviging, flexibiliteit en thermische isolatie. Het aluminium oppervlak absorbeert voornamelijk stralingswarmte, terwijl de glasvezel en eventuele extra isolatielagen de warmteoverdracht door de afscherming verminderen.
Ja. Verkoolde vilt of voorgeoxideerde vezelvilt kan worden overwogen wanneer extra thermische isolatie, demping of geluidsdemping vereist is. De materiaalkeuze hangt af van de toegestane dikte en de feitelijke blootstellingsomstandigheden.
Een toepassingsspecifieke gecoate binnenstof kan worden overwogen wanneer het schild een verbeterde weerstand tegen slijtage, vloeistoffen, vervuiling of losse vezels vereist. De coating moet compatibel zijn met de vereiste bedrijfstemperatuur.
Uitlaatcomponenten zijn veelvoorkomende stralingswarmtebronnen, maar de afschermingen kunnen ook worden gebruikt in de buurt van turbocompressoren, EGR-systemen, nabehandelingsapparatuur, motorblokken en andere zones met geconcentreerde warmte.
De dikte wordt gekozen op basis van de thermische doelstelling, de warmtebelasting, de beschikbare ruimte, de vereiste flexibiliteit en de installatiemethode. Een dikker schild is niet automatisch beter als het de omliggende componenten hindert of een correcte bevestiging verhindert.
Een succesvol hitteschild op maat begint met nauwkeurige informatie over zowel het te beschermen onderdeel als de nabijgelegen warmtebron. Stuur BSTFLEX uw tekening, CAD-bestand, origineel voorbeeld of installatieafmetingen, samen met de bedrijfstemperaturen en de geschatte hoeveelheid.
Ons team kan de geometrie beoordelen, een geschikte constructie van aluminium, glasvezel en isolatiemateriaal aanbevelen en een prototype vervaardigen voor een beoordeling van de pasvorm en prestaties.
