Isolatie voor uitlaatpijpen van generatoren en verwijderbare uitlaatdekens

Een uitlaatleiding van een generator moet meer doen dan alleen hete gassen uit een behuizing afvoeren. Hij moet toegankelijk blijven voor inspectie, beweging opvangen en nabijgelegen apparatuur binnen de temperatuurgrenzen houden. Het toevoegen van isolatie mag geen van deze taken bemoeilijken.

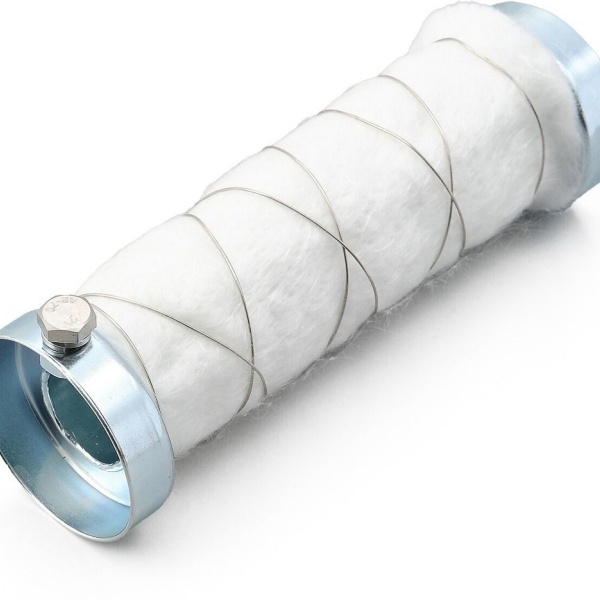

Isolatie voor uitlaatpijpen van generatoren kan worden geleverd als verwijderbare mantels voor rechte pijpleidingen, gevormde dekens voor bochten en afzonderlijke hoezen voor flenzen of geluiddempers. De constructie moet het goedgekeurde uitlaatontwerp volgen, waarbij de materiaalkeuze gebaseerd is op de bedrijfsomstandigheden en niet alleen op het vermogen van de generator.

BSTFLEX produceert op maat gemaakte verwijderbare uitlaatisolatiedekens voor apparatuur met hoge temperaturen. Voor genset-projecten dient u de pijptekening, temperatuurvereisten en onderhoudstoegangspunten aan te leveren, zodat de voorgestelde isolatie als een compleet geheel kan worden beoordeeld.

Specificeer het uitlaattraject als een set onderhoudsvriendelijke secties

Denk aan een pijp die van de motoruitlaat via een bocht naar een geluiddemper loopt. Een doorlopende isolatiebedekking lijkt misschien eenvoudig, maar het wordt onhandig wanneer een technicus toegang nodig heeft tot de flens van de bocht of de aansluiting van de geluiddemper.

Een nuttigere specificatie identificeert waar elke isolatiesectie begint en eindigt. De rechte pijp, bocht en serviceaansluiting kunnen dan afzonderlijk worden afgedekt, met verbindingsdetails die zijn ontworpen om blootgestelde hete gebieden te beperken zonder demontage te verhinderen.

De volgende opstelling is een startpunt voor discussie, geen universeel installatieontwerp.

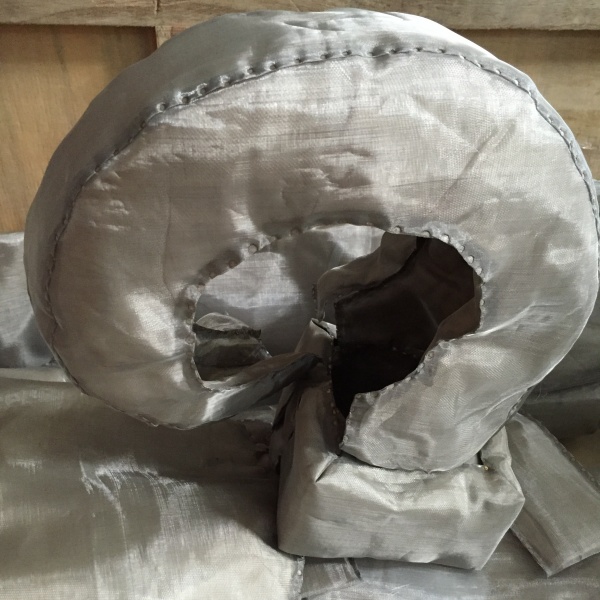

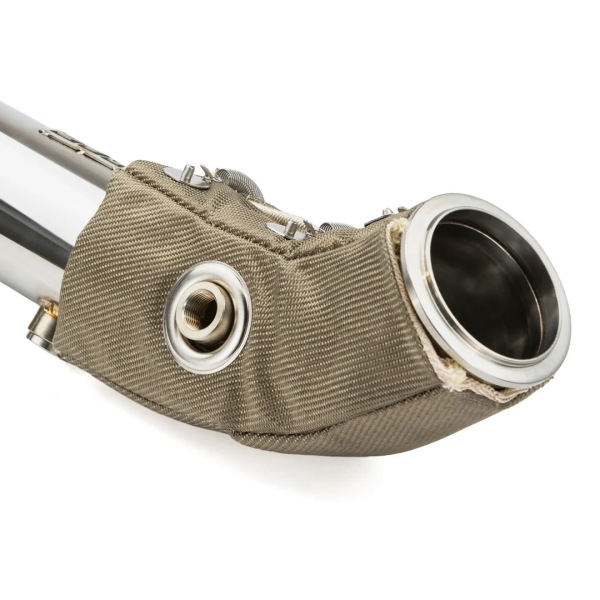

Voor gebogen secties biedt de BSTFLEX thermische isolatiebochtdeken een productreferentie voor het bespreken van de pasvorm. Bevestig de werkelijke diameter, buiggeometrie en temperatuur voordat u een constructie voor een generatorinstallatie kiest.

Drie temperaturen horen in de specificatie thuis

Een verzoek waarin alleen een uitlaatgastemperatuur wordt vermeld, laat een belangrijke vraag onbeantwoord: waar werd die temperatuur gemeten?

Uitlaatgastemperatuur beschrijft het gas in de pijp. Het is nuttige bedrijfsinformatie, maar het is niet automatisch hetzelfde als de metaaltemperatuur op het isolatievlak.

Pijpoppervlaktetemperatuur is de relevante conditie aan de hete zijde voor een contactisolatiesysteem. Gebruik gemeten gegevens of de ontwerpinformatie van de fabrikant van de apparatuur en identificeer de bedrijfsbelasting die bij die waarde hoort.

Buitenoppervlaktetemperatuur van de deken is een prestatiedoelstelling voor de geïnstalleerde assemblage. Specificeer deze samen met omgevingscondities, luchtstroom, meetlocaties en de bedrijfstoestand van de generator.

Houd bij isolatie voor dieselgeneratoruitlaten rekening met de meest veeleisende goedgekeurde bedrijfsomstandigheden, niet alleen met een korte testrun zonder belasting. Waar nabehandelingsregeneratie het temperatuurprofiel verandert, dient u de relevante limieten en isolatiebeperkingen op te vragen bij de fabrikant van de apparatuur.

Een hoge temperatuurclassificatie voor één vezel bepaalt niet de toelaatbare temperatuur van de gehele deken. De bekleding aan de hete zijde, de kern, de buitenhoes, het garen en de bevestigingsmiddelen moeten allemaal geschikt zijn voor hun lokale bedrijfsomstandigheden.

Kies isolatiemateriaal voor generatoruitlaatpijpen per laag

De specificatie moet de functie van elke laag beschrijven in plaats van één enkel materiaal voor de hele mantel te benoemen.

De bekleding aan de hete zijde beschermt de isolatieconstructie

De binnenbekleding moet geschikt zijn voor de temperatuur-, contact- en hanteringsomstandigheden bij de pijp. Afhankelijk van het ontwerp kan een hittebestendig textiel of een metalen bekleding passend zijn. Identificeer de materiaalkwaliteit en de beoogde blootstelling in plaats van te vertrouwen op een algemene beschrijving zoals 'hittebestendige stof'.

De kern zorgt voor de belangrijkste thermische weerstand

Glasvezel, op silica gebaseerde of andere hittebestendige vezelisolatie kan worden overwogen, afhankelijk van de toepassing. Vergelijk de thermische gegevens, gebruikslimieten en geïnstalleerde dikte van het gekozen materiaal. Controleer ook de hanteringsvereisten en veiligheidsinformatie.

De isolatiedikte moet in de beschikbare ruimte passen zonder onbedoeld te worden samengedrukt tegen beugels of naburige apparatuur. Specificeer de afgewerkte constructie, niet alleen de dikte van het losse materiaal vóór fabricage.

De buitenhoes is gericht op blootstelling en hantering

Kies de hoes op basis van de verwachte lokale temperatuur en blootstelling aan slijtage, weersinvloeden of vervuiling. Een gecoat textiel kan geschikt zijn voor de ene installatie, terwijl een metalen beschermconstructie in een andere nodig kan zijn.

Behandel roestvrijstalen gaas niet als een vloeistofdichte barrière en ga er niet vanuit dat een gecoate stof elke naad en sluiting waterdicht maakt. Waar oliespray of blootstelling aan het weer van belang is, vraag dan details op over de volledige afdekking.

Voor de bredere materiaalvergelijking, zie isolatiematerialen voor uitlaatpijpen voor hogetemperatuursystemen. Dekenlagen en bevestigingsopties worden ook behandeld in onze gids voor uitlaatisolatiedekens.

Maak van thermische isolatie geen mechanische steun

Een uitlaatdeken is geen pijpsteun. De uitlaatpijp en geluiddemper vereisen hun eigen geschikte ondersteuningsconstructie, waarbij het gewicht van de isolatie is opgenomen in de mechanische beoordeling.

Bevestigingsmiddelen moeten de deken vasthouden zonder bewegende onderdelen te overbruggen op een manier die hun beoogde beweging beperkt. Flexibele verbindingen en balgen vereisen bijzondere aandacht: klem, pak of wikkel ze niet in alsof het gewone stijve pijpen zijn.

Vraag toestemming van de fabrikant van het onderdeel voordat u een flexibele verbinding, turbocharger, spruitstuk of nabehandelingsbehuizing isoleert. Een deken die geschikt is voor de ene motorinstallatie is niet automatisch goedgekeurd voor een andere.

Houd afvoeren, sensoraansluitingen, inspectiepunten en vereiste ventilatieopeningen functioneel. Wand- en dakdoorvoeren hebben hun gespecificeerde beschermende constructies nodig; een uitlaatdeken is geen vervanging voor een goedgekeurd doorvoerdetail.

Ontwerp de sluiting voor de persoon die deze moet verwijderen

Een bevestigingssysteem kan op een tekening toegankelijk lijken, maar moeilijk bereikbaar worden zodra de pijp zich in een geluidsisolerende omkasting bevindt.

Plaats haken, veren of veters aan een toegankelijke kant waar de installatie dit toelaat. Controleer of de deken kan worden geopend en verwijderd zonder niet-gerelateerde leidingen te verwijderen of nabijgelegen bedrading te beschadigen. Zorg bij een flensafdekking voor voldoende toegang voor het benodigde gereedschap nadat de afdekking is verwijderd.

Vraag voor sets uit meerdere delen om een sectietekening en bijbehorende identificatie op de dekens. Een vervangende bestelling kan dan verwijzen naar de specifieke bocht of het pijpdeel in plaats van te vertrouwen op foto's van een niet-geïdentificeerde afdekking.

Hergebruik moet afhangen van de staat. Inspecteer de bekleding, naden, isolatie en bevestigingsmateriaal voordat u een verwijderde deken opnieuw installeert. Beschadigde of vervuilde delen moeten worden geëvalueerd in plaats van automatisch hergebruikt.

Stem de mantel af op de installatieomgeving

Controleer voor een generator die in een technische ruimte is geïnstalleerd de vrije ruimte tot looppaden, kabels en nabijgelegen apparatuur. Controleer bij een container-genset het openen van deuren, het verwijderen van panelen en of sluitingen toegankelijk blijven in de omkasting.

Buitenleidingen introduceren een andere vereiste: een afdeksysteem dat is ontworpen voor de verwachte weersinvloeden. Vraag hoe verbindingen, doorvoeren en uiteinden worden beschermd, in plaats van alleen te vertrouwen op de beschrijving van de buitenstof.

Uitlaatisolatie vermindert de warmteoverdracht van de oppervlakken die het bedekt; het verwijdert niet alle warmte die door de motor, alternator of het koelsysteem wordt geproduceerd. Vereiste koelluchtstroom, verbrandingslucht en uitlaatgasafvoer blijven afzonderlijke ontwerpverantwoordelijkheden.

Isolatie dicht ook geen uitlaatlek af en geeft geen toestemming voor verminderde afstand tot brandbare materialen. Repareer defecten voordat u de pijp bedekt en behoud de vereiste afstanden van de fabrikant van de apparatuur.

Accepteer de installatie op basis van pasvorm en gemeten prestaties

Spreek af hoe de eerste set dekens wordt geëvalueerd voordat u productiehoeveelheden bestelt. De volgende controles vormen een nuttige basis voor het acceptatieplan.

Pasvormcontrole: Bevestig de pijpdiameter, sectielengtes, openingsposities en uitlijning van de sluiting. Let op onbedoelde compressie, open kieren en contact met aangrenzende apparatuur.

Servicecontrole: Verwijder een geselecteerde afdekking terwijl de generator veilig is uitgeschakeld, afgekoeld en geïsoleerd volgens de geldende procedure. Bevestig dat de beoogde flens, afvoer of het inspectiepunt toegankelijk is en dat de afdekking correct kan worden teruggeplaatst.

Thermische controle: Laat gekwalificeerd personeel de geïnstalleerde constructie beoordelen onder overeengekomen bedrijfsomstandigheden. Registreer de generatorbelasting, omgevingstemperatuur, ventilatietoestand, stabilisatietijd en meetmethode. Neem sluitingen, naden en overgangen op in het temperatuuronderzoek, niet alleen het midden van een breed geïsoleerd gebied.

Controle na de cyclus: Inspecteer na de overeengekomen bedrijfscycli en veilige afkoeling de retentie, wrijving en eventuele veranderingen in de pasvorm. Leg revisies vast voordat het ontwerp wordt goedgekeurd voor herhaalbestellingen.

Rapporteer gemeten resultaten met hun testomstandigheden. Een deken die simpelweg wordt beschreven als het verlagen van de temperatuur met een percentage, vertelt een koper niet of aan een specifieke vereiste voor de oppervlaktetemperatuur is voldaan.

Zet deze details in de offerteaanvraag (RFQ)

Om offertes te vergelijken voor een isolatiedeken voor generatoruitlaatpijpen, geef elke leverancier dezelfde geometrie, thermische vereisten en leveringsomvang.

Geometrie: Geef de buitendiameter van de pijp, geïsoleerde lengtes, bochthoeken en radiussen, flensafmetingen, boutuitsteeksels, steunen en serviceopeningen op. Voeg foto's toe die zowel de omliggende ruimte als het uitlaatonderdeel zelf tonen.

Bedrijfsomstandigheden: Identificeer het model van de generator en motor, beschikbare gegevens over de oppervlaktetemperatuur, het belastingsprofiel, de omgevingscondities en eventuele beperkingen van de fabrikant met betrekking tot isolatie.

Vereist resultaat: Vermeld de toegestane afgewerkte isolatie-envelop, de beoogde buitenoppervlaktetemperatuur waar van toepassing, meetomstandigheden en gebieden die toegankelijk moeten blijven.

Leveringsvereisten: Specificeer prototype- en productiehoeveelheden, verpakking per sectie of als complete set, identificatievereisten en de documenten die bij de offerte vereist zijn.

Vraag in het voorstel om de bekleding aan de hete zijde, de kern, de buitenafdekking, de nominale afgewerkte dikte, het type sluiting en de sectiegrenzen te identificeren. Leg alle aannames vast die nog bevestiging behoeven. Twee offertes voor een generatoruitlaatdeken zijn niet gelijkwaardig wanneer de ene flensafdekkingen bevat en de andere elke verbinding onbedekt laat.

Aangepaste generatoruitlaatdekens van BSTFLEX

BSTFLEX ondersteunt de ontwikkeling van aangepaste uitlaatisolatie op basis van tekeningen, afmetingen en monsters. De verwijderbare uitlaatdeken is een startpunt voor het bespreken van pijp-mantels en gevormde componentafdekkingen; de uiteindelijke constructie moet worden overeengekomen op basis van de installatievereisten van de genset.

Voor projecten die verwijderbare isolatie combineren met gevormde schilden of voeringen, bekijk het assortiment uitlaathitteschilden en isolatieproducten. Onze keuzegids voor uitlaatpijpisolatie behandelt alternatieve constructies waarbij een verwijderbare mantel niet de voorkeursbenadering is.

Stuur BSTFLEX uw generatoruitlaattekening voor een offerte. Voeg de bedrijfsomstandigheden, vereiste dekking, beschikbare ruimte en hoeveelheid toe, zodat de voorgestelde dekenset kan worden beoordeeld op pasvorm, thermische vereisten en servicetoegang.
