Expanderende uitlaatvulling: hoe door hitte vrijkomende glasvezelvellen een geluiddemper vullen

Expanderende uitlaatvulling wordt in een compacte vorm geïnstalleerd en is ontworpen om zijn samengeperste vezelstructuur vrij te geven wanneer deze wordt verhit. In een door hitte vrijkomende glasvezelplaat houdt tijdelijk stiksel het getextureerde glasgaren bij elkaar tijdens hantering en montage. Wanneer het stiksel zijn vasthoudende functie verliest, kan de vezelstructuur zich openen in de ruimte die ervoor is toegewezen in de geluiddemper.

Het belangrijke onderscheid is dat de vulling volumineuzer wordt zonder dat er meer glasvezel wordt gecreëerd. De prestaties hangen nog steeds af van de materiaalkwaliteit, vulhoeveelheid, kamergeometrie en uiteindelijke verdeling. Een expanderende plaat is geen vervanging voor het specificeren van hoeveel akoestisch materiaal de geluiddemper nodig heeft.

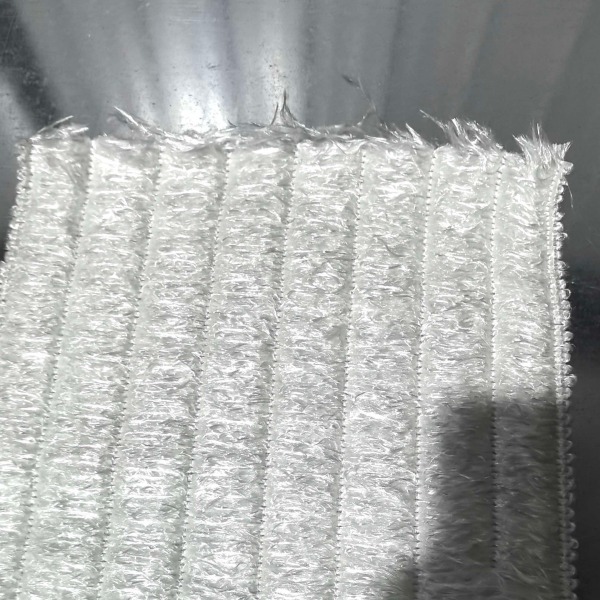

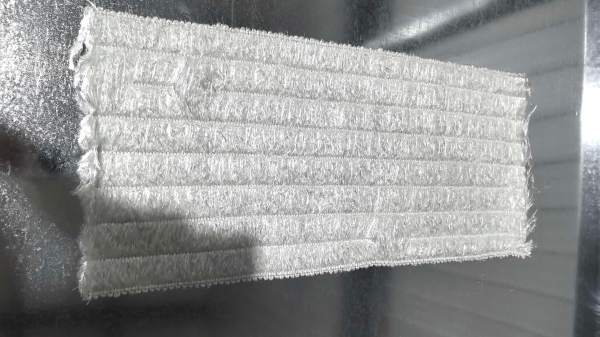

De BSTFLEX Uitlaatdemper-vulplaat gebruikt samengeperst, getextureerd continu-filament glasgaren met stiksel met een laag smeltpunt. Voor uitlaatfabrikanten die deze constructie evalueren, is het startpunt de relatie tussen de compacte installatietoestand en de vrijgekomen toestand tijdens gebruik.

Wat zet daadwerkelijk uit in de geluiddemper?

In deze constructie creëert texturering een volumineuze opstelling van glasfilamenten. Het materiaal wordt samengeperst tot een hanteerbare plaat en tijdelijk stiksel houdt die structuur in bedwang. Hitte heft de beperking op, zodat het garen volume kan terugwinnen binnen de beschikbare ruimte.

Dit is geen glas dat smelt tot een grotere vorm, noch is het een opschuimende reactie. De substantiële verandering in volume komt door de rangschikking van de vezels. De term zelf-expanderende dempervulling beschrijft dit vrijgavegedrag; het betekent niet dat het materiaal oneindig groeit of automatisch de juiste geïnstalleerde dichtheid produceert.

Van een vrijgekomen plaat mag niet worden verwacht dat deze na afkoeling automatisch terugkeert naar zijn oorspronkelijke gestikte toestand. Behandel de compacte vorm als een montagehulpmiddel, niet als een omkeerbaar mechanisme dat bij elke motorcyclus reset.

Waarom beginnen met een compacte dempervulplaat?

Voor een assemblagelijn is de aantrekkingskracht praktisch: een gedefinieerd stuk materiaal kan worden gepositioneerd voordat de vezel zijn vrijgekomen volume bereikt. De koper kan een snijoppervlak en gewicht specificeren in plaats van de hoeveelheid volledig over te laten aan het oordeel van de operator.

Bij het evalueren van een expanderende dempervulplaat, vergelijk het werk dat nodig is om de assemblage voor te bereiden, te positioneren en te sluiten. Noteer of de plaat door de inbrengopening past, of deze blijft haken aan interne kenmerken en of deze in de beoogde positie blijft voordat de behuizing wordt gesloten.

Dit maakt plaatvulling niet universeel beter dan losse vezels of een direct vulproces. Het biedt een andere route naar een gecontroleerde vezellading. Andere dempervulmaterialen en leveringsvormen blijven relevant waar ze passen bij de bestaande apparatuur en het goedgekeurde geluiddemperontwerp.

Vullen van ovale, tri-ovale en offset-kernkamers

De opening rond een geperforeerde buis is niet altijd uniform. Een offset-buis, ovale behuizing of gevormd eindstuk creëert regio's met verschillende radiale spelingen. Beoordeel voor deze ontwerpen de compacte vullingsindeling en de ruimte waarin deze naar verwachting zal vrijkomen.

Expanderende geluiddempervulling kan worden geëvalueerd waar een compacte startvorm nuttig is voor het vullen van een onregelmatige holte. Vrijgave kan echter niet worden aangenomen om vezels door een scheidingswand of rond elke obstructie te verplaatsen. Verdeel een geluiddemper met meerdere kamers in zijn werkelijke vulzones en specificeer de hoeveelheid en plaatsing voor elke zone.

Controleer de smalle kant van een offset-kern evenals de bredere holte. Een bevredigend totaal vulgewicht bewijst niet dat beide gebieden het vereiste materiaal bevatten. Inspecteer een proefassemblage na de overeengekomen verhittingscyclus om de verdeling te verifiëren in plaats van te vertrouwen op het uiterlijk van de gesloten behuizing.

Expansie bepaalt niet de vulhoeveelheid

Er zijn twee afzonderlijke beslissingen: hoeveel vezel het ontwerp vereist en hoe die vezel in de kamer wordt gebracht. Hittevrijgave adresseert de tweede beslissing. Het stelt de eerste niet vast.

Gemiddelde geïnstalleerde vezeldichtheid = droge glasvezelmassa / netto volume toegewezen aan die vezel.

Als een vaste vezelvulling na vrijgave meer volume inneemt, neemt de gemiddelde bulkdichtheid af. Die berekening vertelt u niet of de resulterende dichtheid akoestisch geschikt is. Evenzo kan een kamer die vol lijkt, nog steeds te weinig vezels bevatten voor de goedgekeurde specificatie.

Gebruik een bestaande gevalideerde vulmassa of bepaal een doelwaarde door middel van ontwikkelingstests. Verminder de vezelvulling niet enkel omdat het vervangende materiaal wordt omschreven als zelfexpanderend.

Vertaal het goedgekeurde vezelgewicht naar een snijlengte

Wanneer de massa per oppervlakte-eenheid van de glasvezelmat bekend is, kan de vereiste snijlengte worden berekend:

Snijlengte in meters = vereiste glasvezelmassa in gram / (matbreedte in meters × glasvezeloppervlaktegewicht in g/m²).

Ter illustratie: stel dat voor een project een vezelvulling van 240 g, een matbreedte van 0,40 m en een glasvezeloppervlaktegewicht van 600 g/m is goedgekeurd². De berekende snijlengte is 240 / (0,40 × 600) = 1,00 m. Dit zijn hypothetische waarden om de berekening uit te leggen, geen BSTFLEX-productspecificatie of aanbevolen vuldichtheid.

Bevestig of het opgegeven oppervlaktegewicht alleen de glasvezel betreft of de volledige mat, inclusief tijdelijke stiksels en andere bestanddelen. Gebruik dezelfde massabasis in de tekening, berekening en het inspectierapport. Controleer het resultaat opnieuw wanneer snijden, trimmen of overlappen de geïnstalleerde hoeveelheid verandert.

Matbreedte en wikkellengte zijn verschillende dimensies

Bij een gebruikelijke kernwikkeling volgt de matbreedte de effectieve verpakte lengte van de geluiddemper, terwijl de snijlengte rond de kern wordt genomen. Het goedgekeurde ontwerp moet die oriëntatie identificeren; een dimensie die simpelweg als "lengte" is gelabeld, kan anders verschillende dingen betekenen voor de leverancier en de monteur.

Voor uitlaatdempervulling besteld per meter, vermeld ook de breedte en het oppervlaktegewicht. Eén meter van twee verschillende matten bevat niet noodzakelijkerwijs dezelfde vezelmassa. Ook bepaalt één omtrek rond de kern niet de hoeveelheid die nodig is voor de omliggende kamer.

Specificeer op de tekening de speling aan de uiteinden, de laagopbouw en eventuele afzonderlijk gevulde ruimtes. Voor een onregelmatige assemblage is een gemarkeerd snijplan nuttiger dan een algemene instructie om te wikkelen tot het vol is.

Scheid de vrijgavetemperatuur van de bedrijfstemperatuur

Bij het inkopen van hitte-expanderende uitlaatverpakking moet u het gedrag van het stiksel scheiden van het vermogen van de glasvezel. De draad met een laag smeltpunt laat de samengeperste structuur vrij; de glasvezel moet geschikt blijven voor de beoogde bedrijfsomstandigheden.

Een temperatuur gemeten in de uitlaatstroom, bij de verpakking aan de kernzijde of op de buitenmantel is niet dezelfde meting. Identificeer de locatie bij het aanvragen van een hittebestendige uitlaatverpakkingsmat. Een label met alleen een maximumtemperatuur bepaalt niet de vrijgavecondities of de levensduur van een complete uitlaatdemper.

Installatie moet de beoogde vrijgave behouden

Houd de geleverde constructie intact

Volg de goedgekeurde snij- en hanteringsinstructies. Verwijder de tijdelijke stiksels niet en expandeer de mat niet voor, tenzij de gespecificeerde assemblagemethode dit vereist. Een open vlam of een geïmproviseerde voorverwarmingsstap is geen vervanging voor het voorgeschreven conditioneringsproces.

Gebruik de gespecificeerde fixaties, niet extra compressie

Zet het materiaal voldoende vast voor montage met behulp van de goedgekeurde methode. Voeg geen strak aangetrokken draad, permanente lijm of extra binding toe zonder het effect op de ontgrendelingsfunctie te beoordelen. Extra fixatie kan in strijd zijn met de reden voor het kiezen van een door hitte vrijkomende plaat.

Omgekeerd betekent "niet te strak comprimeren" niet dat de vulling onbeveiligd moet blijven of dat de hoeveelheid moet worden gegokt. Gebruik het overeengekomen snijpatroon, de vezelmassa en de initiële positionering.

Houd kernzijde-bescherming als een afzonderlijke ontwerpbeslissing

Waar de bestaande geluiddemper een metalen voering of borgscherm specificeert, moet dit in de assemblage blijven, tenzij een herziene constructie is goedgekeurd. Hittegevoelige stiksels en een permanente retentielaag dienen verschillende doelen. Het kiezen van een expanderende plaat is op zichzelf geen goedkeuring om andere componenten te verwijderen.

Spreek de initiële opwarmprocedure af

Vrijgave vindt plaats wanneer het relevante materiaal de gespecificeerde condities bereikt. Ga er niet vanuit dat een vast aantal minuten stationair draaien elke geluiddemper zal conditioneren. Volg de instructies van de fabrikant van het materiaal en de uitlaat, met de uitlaat volledig gemonteerd en uitlaatgassen veilig afgezogen of afgevoerd op een geschikte werklocatie.

Is expanderende uitlaatwattering hetzelfde als een gewone glasvezelmat?

Niet noodzakelijkerwijs.Geluiddemperwattering, glasvezelvulmat en uitlaatvulplaat beschrijven brede categorieën materiaal of leveringsvormen. Die namen alleen bevestigen niet de aanwezigheid van een door hitte vrijkomende fixatie.

Vraag voor een directe vergelijking de vezelconstructie, de hecht- of stikmethode, de geleverde dikte en de beoogde installatietoestand op. Een conventionele mat kan ontworpen zijn om zijn structuur te behouden in plaats van deze vrij te geven.

De continue filament uitlaatvulling constructie die hier wordt beschreven is bedoeld voor akoestische vulling in een geschikte geluiddemper. Het moet niet worden verward met een externe uitlaathitteband of met expanderend schuim dat wordt gebruikt voor niet-gerelateerde afdichtingstoepassingen.

Wat moet een OEM-proefversie vaststellen?

Begin met een gecontroleerde vergelijking: identificeer de vezelkwaliteit, de geïnstalleerde vezelmassa, de geometrie van de holte en eventuele andere vullagen. Noteer verschillen tussen de voorgestelde plaat en de bestaande constructie, zodat een materiaalwijziging niet wordt verward met een wijziging in het leveringsformaat.

Evalueer de pasvorm van de assemblage vóór verhitting en inspecteer vervolgens de vrijgekomen verdeling en retentie na de overeengekomen conditionering en bedrijfscyclus. Gebruik dezelfde gedocumenteerde akoestische testcondities bij het vergelijken van geluiddempers. Voeg drukverliesmetingen toe waar de ontwerpvalidatie dit vereist.

Een nuttig goedkeuringsdossier koppelt het geaccepteerde resultaat aan een specifiek materiaal, snijlay-out, vulgewicht en tekeningrevisie. Noch het woord "expanderend", noch een foto van een volle kamer stelt een decibelreductie, een onderhoudsinterval of naleving van de afgewerkte uitlaat vast.

Zie voor ontwikkeling op basis van tekeningen of monsters de BSTFLEX OEM uitlaatvulling productieservice. Onderscheid een verzoek om een één-op-één vervanging van een project dat de vezel, de vulhoeveelheid of de laagindeling wijzigt.

Vragen over expanderende uitlaatvulling

Expandeert elke glasvezel uitlaatvulplaat door hitte?

Nee. Specificeer een door hitte vrijkomende constructie in plaats van aan te nemen dat alle glasvezelplaten zich op deze manier gedragen. Vraag hoe de structuur vóór installatie wordt gefixeerd en wat deze vrijgeeft.

Hoeveel expandeert zelf-expanderende uitlaatvulling?

Een universele vermenigvuldiger is geen adequate specificatie. Elke vermelde expansieratio vereist gedefinieerde begincompressie, verwarmingscondities en meetcondities. Vrije expansie buiten een huls is niet hetzelfde als vrijgave in een besloten vulkamer.

Kan expanderende uitlaatvulling op maat worden gesneden?

Gebruik de door de leverancier goedgekeurde snijmethode voor de constructie. Specificeer breedte, snijlengte en vereiste vezelmassa samen, en controleer of het snijden invloed heeft op de stiksels of de stabiliteit bij het hanteren.

Hoe strak moet expanderende uitlaatvulling worden gewikkeld?

Gebruik de gespecificeerde initiële opstelling en vulhoeveelheid in plaats van een "zo strak mogelijk"-regel. Behoud installatiestabiliteit zonder fixaties toe te voegen die de beoogde vrijgave verhinderen.

Kan dezelfde plaat worden gebruikt in tweetakt- en viertaktgeluiddempers?

De motorcyclus alleen bevestigt de geschiktheid niet. Controleer de vezelkwaliteit, kamergeometrie, bedrijfsomstandigheden, vulhoeveelheid en bestaande geluiddempereisen voor elke toepassing.

Specificeer een plaat voor uw geluiddemper, niet alleen een productnaam

Geef voor een offerte voor expanderende uitlaatvulling de dwarsdoorsnede van de geluiddemper, de buitendiameter van de kern, de interne afmetingen van de huls en de effectieve vullengte op. Voeg de goedgekeurde droge vezelmassa of bestaande vulspecificatie, bedrijfstemperaturen met meetlocaties, monsterhoeveelheid en verwachte productiebehoefte toe.

Geef ook aan of u materiaal nodig heeft voor eigen snijwerk of een gedefinieerd gesneden onderdeel. Identificeer de gewenste verpakking, etikettering van onderdelen en dimensionale of gewichtscontroles die nodig zijn bij goederenontvangst. Onbekende waarden kunnen worden gemarkeerd voor ontwikkeling in plaats van te worden vervangen door aannames.

Bekijk de BSTFLEX door hitte vrijkomende glasvezel geluiddempervulplaat als het startproduct voor uw aanvraag. Materiaalkwaliteit, vrijgavegedrag en afgewerkte specificatie moeten worden overeengekomen voor de beoogde assemblage vóór productiegoedkeuring.

Vraag monsters van expanderende uitlaatvulling en een OEM-offerte aan
