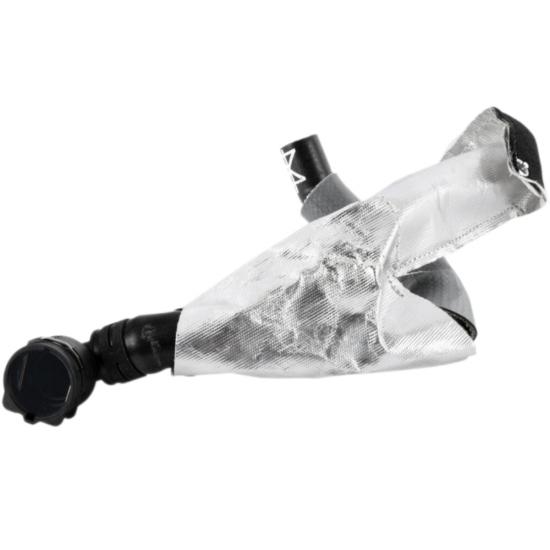

DeOp maat gemaakt hitteschild van gealuminiseerd glasvezel voor auto'sHet is een flexibel thermisch beschermingscomponent dat is vervaardigd rond de geometrie van de slang, buis, kabelboom, sensor, klep, connector of mechanische assemblage die het beschermt. In tegenstelling tot een standaard rechte hittebeschermingshuls kan elk schild worden ontwikkeld als een vlak patroon, gevouwen hoes, vertakte omhulling of volledig gevormde driedimensionale behuizing.
Een reflecterend aluminium buitenoppervlak helpt de stralingswarmteoverdracht van uitlaatspruitstukken, turboladers, EGR-systemen en andere hete motoronderdelen te verminderen. Glasvezelweefsel zorgt voor structurele versteviging en thermische isolatie. Extra lagen zoals glasvezelisolatie, voorgeoxideerd vezelvilt of gecarboniseerd vilt kunnen worden toegevoegd wanneer de toepassing een verhoogde thermische isolatie, demping of geluidsreductie vereist.
BSTFLEX produceert deze op maat gemaakte hitteschilden voor auto's op basis van klanttekeningen, originele voorbeelden, CAD-gegevens of installatiemetingen. Afmetingen, laagconstructie, bevestigingsmethode, randafwerking en uitsparingen kunnen worden aangepast voor OEM-productie, vervangingsprogramma's en toepassingsspecifieke projecten voor thermisch beheer.
Component-specifieke flexibele thermische bescherming
Moderne motorruimtes bevatten warmtegevoelige componenten die zich dicht bij uitlaatpijpen, turbobehuizingen, katalysatoren en uitlaatgasbehandelingssystemen bevinden. Een conventionele cilindrische huls past mogelijk niet om vertakkingen, connectoren, klemmen, sensoren of veranderingen in de diameter van componenten.
Dit op maat gemaakte hitteschild voor auto's is ontworpen rondom deze kenmerken. Openingingen kunnen worden aangebracht voor elektrische connectoren, montagebeugels, aftakkingen, klemmen en servicepunten. Vouwlijnen en verbindingsstukken zorgen ervoor dat het uiteindelijke schild onregelmatige profielen volgt zonder onnodige druk uit te oefenen op het onderliggende onderdeel.
Afhankelijk van het ontwerp kan het uiteindelijke onderdeel functioneren als eenthermische beschermhoes voor auto's, Aflexibele hitteschildmateen klikbare thermische afdekking of een component-specifieke isolatiekap.
Beschikbare meerlaagse constructies
De laagopbouw wordt gekozen op basis van de stralingswarmtebron, de beschikbare installatieruimte, de vereiste flexibiliteit, de slijtagegevoeligheid en de gewenste componenttemperatuur. Veelvoorkomende constructies zijn onder andere:
| Bouw | Typische laagindeling | Aanbevolen gebruik |
|---|---|---|
| Lichtgewicht reflecterend schild | Reflecterende aluminiumlaag met glasvezelweefsel | Toepassingen waarbij reflectie van stralingswarmte en een laag installatiegewicht prioriteit hebben. |
| Geïsoleerd drielaags schild | Aluminium oppervlak, glasvezelweefsel en thermische isolatielaag | Slangen, bedrading en componenten die in de buurt van geconcentreerde warmtebronnen zijn geïnstalleerd. |
| Thermisch afschermingsschild met viltlaag | Aluminium beklede glasvezel met voorgeoxideerd vezelvilt of gecarboniseerd vilt | Toepassingen die extra thermische isolatie, demping of geluidsdemping vereisen. |
| Dubbelzijdige constructie | Toepassingsspecifieke buiten- en binnenbekleding met een isolerende kern | Complexe constructies die bescherming aan beide zijden of gecontroleerd oppervlaktecontact vereisen. |
| Gecoate constructie | Buitenlaag met aluminiumlaag en een toepassingsspecifieke gecoate stof of beschermd binnenoppervlak. | Toepassingen die een verbeterde weerstand vereisen tegen vloeistoffen, slijtage, rafelen of blootstelling aan de omgeving. |
De materiaaldikte, het gewicht en het aantal lagen zijn niet vastgelegd. BSTFLEX kan de constructie ontwikkelen op basis van de toegestane installatieafmetingen en de door de klant opgegeven thermische omstandigheden.
Tweedimensionale en driedimensionale ontwerpen
Tweedimensionale hitteschilden
Platte en licht gevouwen afschermingen zijn geschikt voor het beschermen van één zijde van een component of voor het scheiden van een slang, kabel of kunststof onderdeel van een nabijgelegen warmtebron. Ze kunnen worden gestanst met sleuven, montagegaten en gevormde randen voordat ze worden gemonteerd met drukknopen, klemmen, oogjes of bestaande voertuigonderdelen.

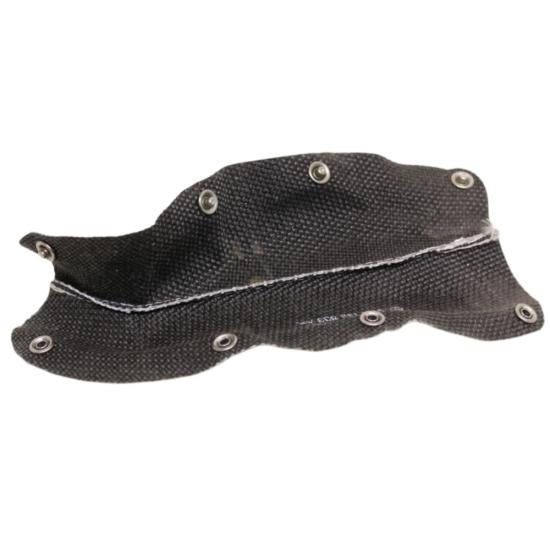

Driedimensionale hitteschilden
Driedimensionale afschermingen worden vervaardigd door meerdere uitgesneden panelen samen te voegen tot een component-specifieke afdekking. Deze constructie biedt ruimte voor bochten, slangaftakkingen, ventielhuizen, connectorbehuizingen, diameterveranderingen en beperkte installatieruimte. De afscherming kan worden geleverd als een permanent gemonteerd onderdeel of als een te openen omhulsel voor installatie nadat de slang- of kabelboom al op het voertuig is gemonteerd.
Sluitings- en installatiemogelijkheden

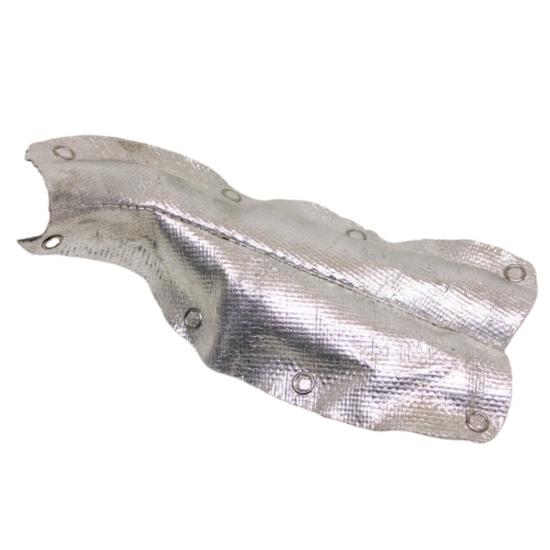

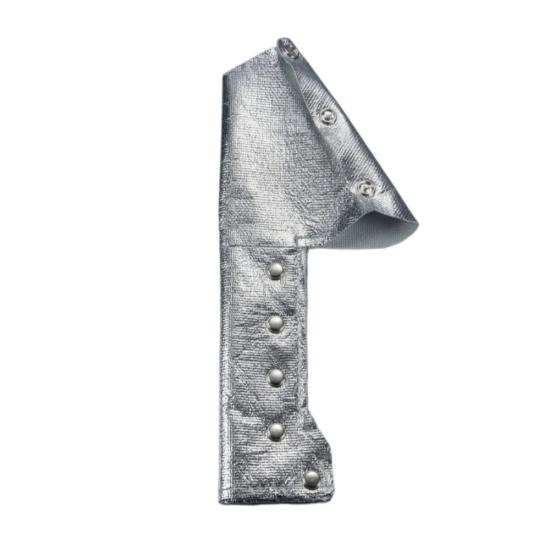

- Roestvrijstalen drukknopen:Hiermee kan de beschermkap worden geopend, rond een geïnstalleerd onderdeel worden geplaatst en weer worden gesloten zonder de slang of bedrading los te koppelen.
- Geklonken constructie:verbindt geselecteerde secties en versterkt locaties die worden blootgesteld aan herhaalde bewegingen of montagebelastingen.
- Oogjes en montagegaten:Voorzie in duidelijke bevestigingspunten voor klemmen, veren, tie-wraps of bestaande bevestigingsmiddelen van het voertuig.
- Gestikte randen en gevormde naden:De vereiste geometrie behouden en tegelijkertijd losse vezels en slijtage aan de randen onder controle houden.
- Gecombineerde bevestigingssystemen:Gebruik permanente verbindingen op de ene plek en verwijderbare sluitingen op de andere om de montage en het onderhoud te vereenvoudigen.
Het type en de locatie van de bevestigingsmiddelen worden bepaald tijdens de patroonontwikkeling. Het ontwerp moet een veilige bevestiging garanderen, terwijl de toegang tot onderhoudbare connectoren, klemmen en sensoren behouden blijft.
Productspecificaties
| Producttype | Op maat gemaakt flexibel hitteschild voor auto's |
|---|---|
| Primair buitenoppervlak | Reflecterende aluminiumfolie of een toepassingsspecifieke gealuminiseerde bekleding. |
| Versterkingslaag | Geweven glasvezelstof |
| Optionele isolatie | Glasvezelmat, voorgeoxideerd vezelvilt, gecarboniseerd vilt of andere goedgekeurde isolatiematerialen |
| Configuratie | Tweedimensionale, gevouwen, gewikkelde of driedimensionale geometrie op maat. |
| Productiemethoden | Patroon uitgesnedenstansen, naaien, vouwen, klinken en het plaatsen van drukknopen |
| Sluitingsopties | Drukknopen, oogjes, klinknagels, klemmen of toepassingsspecifieke bevestigingsmiddelen van roestvrij staal. |
| Randafwerking | Genäht, gevouwen, gebonden of verstevigd, afhankelijk van de constructie. |
| Vorm | Gefabriceerd volgens klanttekening, CAD-gegevens, monster- of installatieafmetingen. |
| Dikte | Aangepast aan de isolatieprestaties en de beschikbare installatieruimte. |
| Temperatuurclassificatie | Bepaald door het gekozen laminaat, de isolatie, de draad, de bevestigingsmiddelen en de blootstellingsomstandigheden. |
| Productieservice | Prototypeontwikkeling, goedkeuring van monsters en serieproductie |
| Typische markten | Personenauto's, bedrijfsvoertuigen, terreinvoertuigen, landbouwmachines en industriële motoren |
De temperatuurprestaties moeten als een compleet geheel worden beoordeeld. Continue omgevingstemperatuur, temperatuur van de stralingsbron, afstand tot de warmtebron, luchtstroom, contactomstandigheden en blootstellingstijd kunnen zeer verschillende resultaten opleveren. BSTFLEX selecteert het laminaat en het isolatiesysteem na een grondige analyse van de daadwerkelijke bedrijfsomstandigheden.
Typische toepassingen in de automobielindustrie
- Motorkabelbomen en elektrische connectorassemblages
- Brandstofleidingen, remleidingen en vloeistoftransportslangen
- EGR-leidingen, EGR-slangen en uitlaatgasbehandelingsleidingen
- DEF-injectieleidingen en bijbehorende nabehandelingscomponenten
- Vacuümleidingen en emissiebeheersingsbuizen
- Temperatuur-, druk- en uitlaatsysteemsensoren
- Kunststof ventielen, T-stukken, koppelingen en snelkoppelingen
- Slangen en kabelgeleiding in de buurt van de turbocompressor
- Onderdelen in de buurt van uitlaatspruitstukken en katalysatoren
- Geluidsgevoelige constructies die een extra viltlaag vereisen
Waarom een hitteschild op maat gebruiken?
Bescherming voor onregelmatige geometrieën

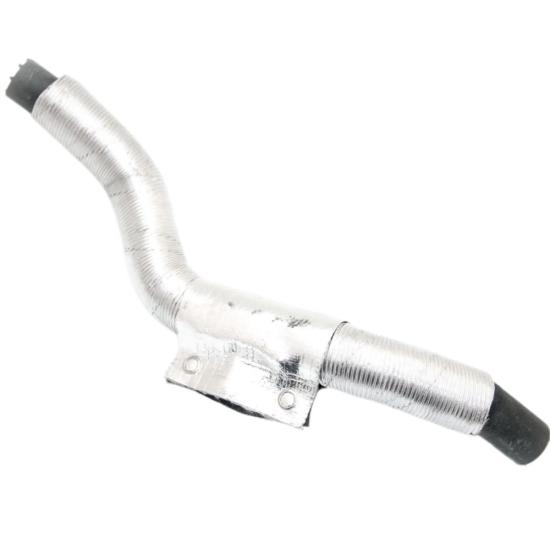

Een op maat gemaakt patroon volgt takken, bochten en diameterveranderingen nauwkeuriger dan een standaard buisvormige huls. Dit helpt de thermische isolatie te behouden rond de moeilijkst te beschermen gebieden.
Installatie na montage van de componenten

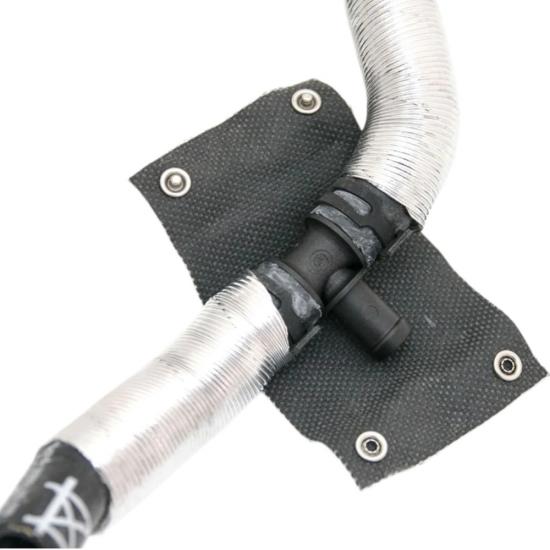

Een hitteschild met kliksysteem kan rond een bestaande slang, leiding of kabelboom worden gemonteerd. Hierdoor is het niet nodig om het beschermde onderdeel los te koppelen tijdens montage, onderhoud of vervanging van het voertuig.
Lichtgewicht en flexibele verpakking
De textielconstructie biedt thermische bescherming zonder het gewicht en de montagevereisten van een stijf metalen schild. Dit is met name handig wanneer de verpakkingsruimte beperkt is of wanneer het te beschermen onderdeel enige bewegingsvrijheid nodig heeft.
Toepassingsspecifieke thermische prestaties
De reflecterende laag, de glasvezelversterking en de isolatiekern kunnen onafhankelijk van elkaar worden aangepast. Hierdoor kan het schild worden ontwikkeld op basis van de gewenste temperatuurverlaging, in plaats van dat voor elke toepassing dezelfde materiaaldikte vereist is.
Toegang tot de dienst
Dankzij de verwijderbare afsluitingen is het mogelijk om connectoren, klemmen, sensoren en slangoppervlakken te inspecteren zonder het hitteschild te beschadigen.
Flexibel textiel hitteschild versus stijf metalen hitteschild
| Ontwerpoverwegingen | Aangepaste Flflexibel hitteschild | Stijf metalen hitteschild |
|---|---|---|
| Complexe slang- en bedradingsgeometrie | Kan nauwsluitend om takken en onregelmatige structuren worden gewikkeld. | Vereist doorgaans extra ruimte en bevestigingspunten. |
| Installatie op een gemonteerd onderdeel | Openbare ontwerpen kunnen worden geïnstalleerd zonder het onderdeel los te koppelen. | Voor de installatie kunnen beugels, bouten of het verwijderen van onderdelen nodig zijn. |
| Beweging en trilling | Flexibele constructies kunnen beperkte beweging van componenten volgen. | Vereist voldoende vrije ruimte om contact en trillingsgeluid te voorkomen. |
| Gewicht | Over het algemeen licht van gewicht | Afhankelijk van de legering, de dikte en de gevormde geometrie. |
| Slagvastheid | Geschikt voor beschermde locaties en flexibele constructies. | Doorgaans de voorkeur wanneer aanzienlijke bescherming tegen mechanische impact vereist is. |
| Aanpassing | Patronen, lagen en bevestigingsmiddelen kunnen voor individuele componenten worden aangepast. | Vereist vaak speciaal vorm- en stempelgereedschap. |
De twee technologieën zijn niet in elke toepassing uitwisselbaar. Een flexibel hitteschild van gealuminiseerd glasvezel wordt doorgaans gekozen voor slangen, leidingen, bedrading, sensoren en onregelmatig gevormde componenten. Een stijf metalen hitteschild is wellicht geschikter wanneer structurele stijfheid, slagvastheid of een gedefinieerde luchtspleet vereist is.
OEM-ontwerp- en ontwikkelingsproces
- Beoordeling van de aanvraag:Geef de warmtebron, het te beschermen onderdeel, de installatieruimte, de blootstellingsduur en de streeftemperatuur op.
- Overzicht meetkunde:Lever een tekening, CAD-bestand, fysiek voorbeeld, papieren model of duidelijke installatieafmetingen aan.
- Materiaalkeuze:BSTFLEX adviseert de reflecterende bekleding, glasvezelversterking, isolatiekern, draad en sluitsysteem.
- Prototypeproductie:Een eerste proefstuk wordt geknipt, genaaid en in elkaar gezet voor een pasvormcontrole.
- Bevestiging van pasvorm en prestaties:De klant controleert de installatieruimte, de sluitingspositie, de toegankelijkheid van de componenten en de thermische prestaties.
- Goedkeuring voor productie:Het uiteindelijke patroon, de materiaaleisen en de afwerkingsvereisten worden vastgelegd voor herhaalproductie.
Informatie nodig voor een offerte op maat voor een hitteschild
Om een nauwkeurige aanbeveling en offerte te kunnen opstellen, verzoeken wij u zoveel mogelijk van de volgende informatie te verstrekken:
- Tekening, CAD-bestand, fysiek voorbeeld of vereiste afmetingen
- Beschrijving of foto van het te beschermen onderdeel
- De stralingswarmtebron en de geschatte afstand tot het schild
- Continue en piek omgevingstemperaturen
- Maximale toegestane temperatuur van het te beschermen onderdeel
- Beschikbare installatievergunning
- Voorkeur voor verwijderbare of permanente bevestigingsmethode
- Vereiste weerstand tegen olie, brandstof, water, slijtage en trillingen.
- Aantal prototypes en geschatte jaarlijkse vraag
- Toepasselijke testnormen of klantspecificaties
Maatwerkproductie door BSTFLEX
BSTFLEX ontwikkelt flexibele thermische beschermingsproducten voor de automobielindustrie voor OEM-fabrikanten, systeemleveranciers, ingenieursbureaus en distributeurs van vervangingsonderdelen. Producten kunnen worden vervaardigd op basis van goedgekeurde tekeningen of, indien tekeninggegevens niet beschikbaar zijn, door middel van reverse engineering worden ontwikkeld vanuit een origineel voorbeeld.
De maatwerkdiensten omvatten materiaallaminering, patroonontwikkeling, precisiesnijden, naaien, randversteviging, drukknoopmontage, oogjes aanbrengen, klinken, prototypeproductie en speciale verpakkingen. Voor gekwalificeerde productieprogramma's zijn er mogelijkheden voor private label-verpakkingen en verpakkingen volgens klantspecificaties.
Ontdek meerhittebeschermende hoezen van gealuminiseerd materiaalvergelijk onzestandaard warmtereflecterende hoes met drukknoopsluiting, of bekijk degestanste warmte reflecterende matvoor vlakke thermische barrièretoepassingen.
Veelgestelde vragen
Wat is een op maat gemaakt hitteschild van gealuminiseerd glasvezel voor auto's?
Het is een flexibele, meerlaagse thermische barrière die op maat gesneden en geassembleerd is voor een specifiek auto-onderdeel. Het combineert een reflecterend aluminium oppervlak met glasvezelversterking en kan extra isolatielagen bevatten.
Is dit product een hoes, kussen of hitteschild?
De uiteindelijke classificatie hangt af van de geometrie. Het kan worden geproduceerd als een wikkelbare huls voor een slang, een plat of gevouwen kussen voor plaatselijke afscherming, of een driedimensionale afdekking voor een klep, sensor, connector of vertakte constructie.
Kan het afschermingsplaatje worden geïnstalleerd zonder de slang of kabelboom los te koppelen?
Ja. Een ontwerp met roestvrijstalen drukknopen of een ander openbaar bevestigingssysteem kan worden aangebracht nadat het te beschermen onderdeel is gemonteerd.
Kan BSTFLEX produceren op basis van een origineel voorbeeld?
Ja. De ontwikkeling kan beginnen met een origineel onderdeel, tekening, CAD-bestand, fysiek sjabloon of gedetailleerde installatiemetingen. Een prototype moet worden goedgekeurd voordat de serieproductie van start gaat.
Welke isolatiematerialen kunnen worden toegevoegd?
Beschikbare opties zijn onder andere glasvezelisolatie, voorgeoxideerd vezelvilt, gecarboniseerd vilt en andere toepassingsspecifieke thermische materialen. De juiste keuze hangt af van de temperatuur, dikte, flexibiliteit en omgevingseisen.
Kunnen gaten, sleuven en uitsparingen worden aangebracht?
Ja. Het patroon kan openingen bevatten voor slangaftakkingen, elektrische connectoren, montageclips, sensoren, bouten en servicepunten. De locaties hiervan moeten op de tekening worden aangegeven of tijdens een proefmontage worden bevestigd.
Welke temperatuur kan het hitteschild verdragen?
Er bestaat geen standaard temperatuurclassificatie voor elke constructie. De uiteindelijke classificatie hangt af van de aluminium bekleding, het glasvezelsubstraat, de isolatiekern, het lijm- of lamineersysteem, het naaigaren, de bevestigingsmiddelen en de duur van de blootstelling. Geef zowel continue als piekomstandigheden op voor de materiaalkeuze.
Is dit een hitteschild voor de uitlaat?
Het beschermt doorgaans warmtegevoelige onderdelen tegen de hitte van de uitlaatgassen in de omgeving, in plaats van de uitlaatpijp zelf te isoleren. Typische beschermde onderdelen zijn slangen, kabelbomen, brandstofleidingen, EGR-leidingen, DEF-leidingen, sensoren en plastic connectoren.
Kunnen er coatings aan de constructie worden toegevoegd?
Ja. Toepassingsspecifieke gecoate stoffen of beschermde binnenoppervlakken kunnen worden overwogen wanneer weerstand tegen vloeistoffen, slijtage, vervuiling of rafelen van de randen vereist is. De coating moet worden gekozen op basis van de bedrijfstemperatuur en de blootstellingsomstandigheden.
Kunt u prototypes leveren vóór de massaproductie?
Ja. Het is aan te raden een prototype te produceren om de pasvorm, de installatievolgorde, de positie van de bevestigingsmiddelen, de toegankelijkheid voor onderhoud en de thermische prestaties te controleren voordat het product wordt goedgekeurd voor serieproductie.
Vraag een hitteschild op maat aan.
Stuur BSTFLEX uw tekening, monster, bedrijfstemperatuur, informatie over de warmtebron en de geschatte hoeveelheid. Ons team zal de geometrie beoordelen, een geschikte meerlaagse constructie aanbevelen en een componentspecifieke oplossing ontwikkelen voor prototype- of productiedoeleinden.
Neem contact op met BSTFLEX voor een offerte of een prototype-evaluatie.
