Een 'peel and stick' hitteschild is een flexibele thermische barrière met een drukgevoelige kleeflaag, waardoor het materiaal direct op een paneel of ander geschikt oppervlak kan worden bevestigd. In automobieltoepassingen wordt deze constructie veel gebruikt op plaatsen waar uitlaatcomponenten, turbo's, katalysatoren, transmissiesystemen of andere hete onderdelen stralingswarmte creëren nabij de carrosserie of gevoelige apparatuur.
Het gemak van een kleeflaag betekent niet dat elk zelfklevend hitteschild op elke hete locatie kan worden geïnstalleerd. Het reflecterende oppervlak, de isolatielaag, de lijm en de ondergrond werken elk onder verschillende omstandigheden. Een succesvolle keuze hangt daarom af van waar het schild wordt geïnstalleerd, hoe heet het oppervlak wordt waarop het wordt geplakt, de beschikbare ruimte ten opzichte van de warmtebron en de mechanische omgeving rondom het onderdeel.
BSTFLEX levert diverse warmtewerende materialen en hitteschilden met kleeflaag voor thermisch beheer in de automobiel- en industriële sector, waaronder glasvezel, silica en dunne reflecterende constructies.
Een 'peel and stick' hitteschild combineert normaal gesproken drie functionele elementen:
Dit ontwerp verschilt van een stijf, gestanst metalen hitteschild. Een stijf schild wordt normaal gesproken gemonteerd met beugels of bevestigingsmiddelen en kan opzettelijk een luchtspleet creëren. Een hitteschild met kleeflaag wordt direct op het te beschermen oppervlak bevestigd, waardoor het nuttig is waar de installatieruimte beperkt is of waar een lichtgewicht, vormbare barrière vereist is.
Het verschilt ook van uitlaatband of uitlaatisolatie. Een 'peel and stick' warmtebarrière wordt over het algemeen geïnstalleerd op het onderdeel dat bescherming nodig heeft tegen een nabijgelegen warmtebron, in plaats van direct rond de hete uitlaatpijp gewikkeld.
De beste toepassingen zijn locaties waar stralingswarmte een nabijgelegen paneel bereikt, maar waar het schild zelf op een geschikt oppervlak kan worden geplakt. Typische locaties in voertuigen zijn onder meer:

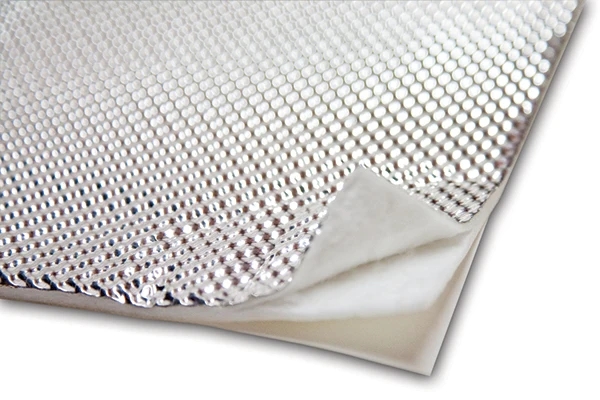

Een schutbord kan aanzienlijke stralingswarmte ontvangen van uitlaatspruitstukken, turbo's, downpipes of motoronderdelen. Een hitteschild met kleeflaag kan op een geschikte zijde van het schutbord worden aangebracht om de stralingswarmte die het passagierscompartiment of nabijgelegen onderdelen bereikt, te verminderen.
Bepaal voordat u het materiaal specificeert welke kant van het schutbord het schild zal ontvangen, de afstand tot de warmtebron en de werkelijke temperatuur van het montageoppervlak.

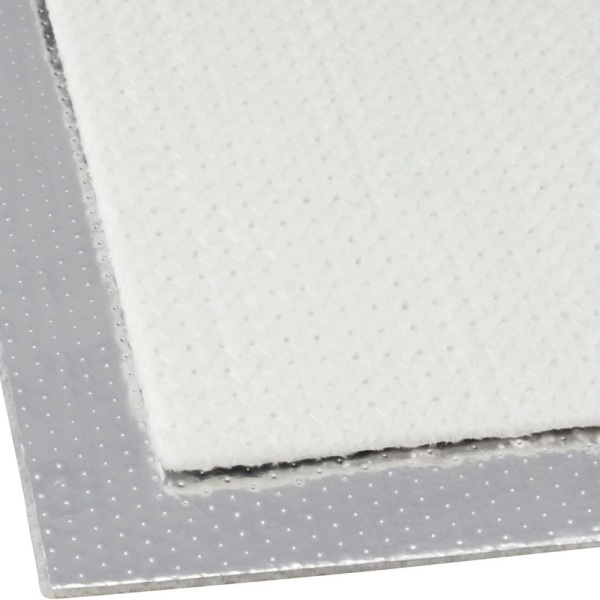

Uitlaatpijpen, katalysatoren en transmissieonderdelen kunnen een geconcentreerde thermische zone rond de transmissietunnel creëren. Een flexibel 'peel and stick' hitteschild kan de vorm van de tunnel gemakkelijker volgen dan sommige stijve plaatmaterialen.
De onderkant van een voertuig kan echter ook te maken krijgen met water, wegvuil, trillingen en luchtstroom. De keuze van de lijm en de randhechting worden daarom op deze locatie bijzonder belangrijk.

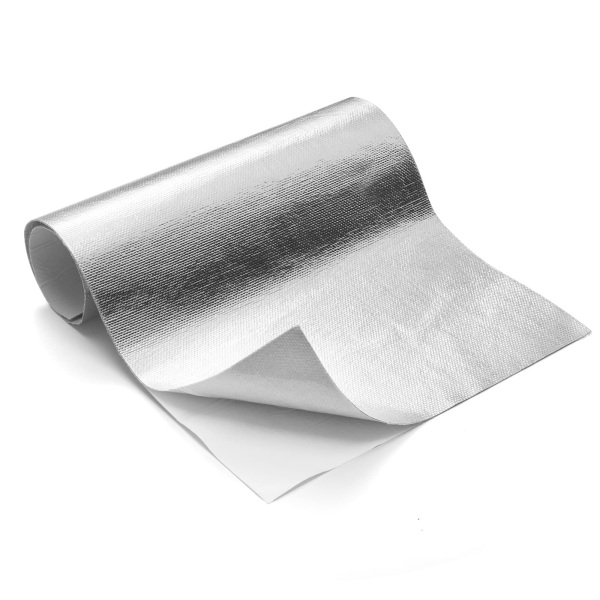

Bodemplaten die zich boven uitlaatsystemen, geluiddempers, katalysatoren of andere hete onderdelen bevinden, zijn een andere veelvoorkomende toepassing. Het doel is normaal gesproken om de warmteoverdracht naar de cabine te beperken of temperatuurgevoelige coatings en interieuronderdelen te beschermen.
Selecteer voor blootgestelde installaties aan de onderzijde een hitteschild niet alleen op basis van de temperatuurclassificatie. Controleer of de lijm, de randen en de buitenste reflecterende laag geschikt zijn voor de verwachte mechanische en omgevingsbelasting.
Dunne reflecterende vellen met kleeflaag zijn nuttig waar stralingswarmte invloed heeft op panelen onder de motorkap, schotten, luchtfilterhuizen, inlaatgebieden of andere gelokaliseerde hete zones.

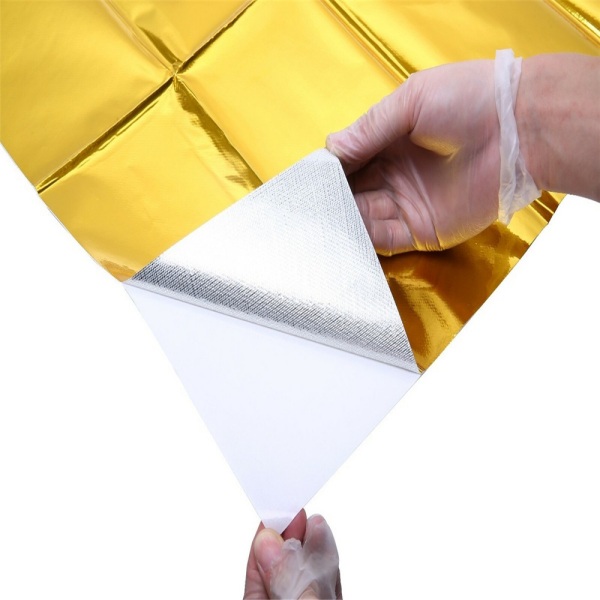

Voor compacte motorruimtes waar een dunne reflecterende constructie de voorkeur heeft, biedt BSTFLEX een goudkleurig reflecterend hitteschild met kleeflaag. Het materiaal maakt gebruik van een reflecterende gouden zijde, glasvezelversterking en een drukgevoelige kleeflaag voor installatie op correct voorbereide oppervlakken.
Wanneer de uitlaat dicht langs een brandstoftank, brandstofcel of aangrenzend carrosseriepaneel loopt, kan een warmtebarrière met kleeflaag op het beschermde oppervlak worden geïnstalleerd om de blootstelling aan stralingswarmte te verminderen.
Toepassingen voor brandstofsystemen vereisen bijzondere aandacht voor de installatiepositie, compatibiliteit van de lijm, blootstelling aan vloeistoffen en mechanische bevestiging. Het hitteschild mag inspectie, afvoer, brandstofleidingen, bevestigingsmateriaal of toegang voor onderhoud niet hinderen.
Stralingswarmte van uitlaatspruitstukken, turbo's en andere hete componenten kan nabijgelegen oppervlakken van het inlaatsysteem verhitten. Een lichtgewicht reflecterend vel kan worden gebruikt op geschikte panelen van het luchtfilterhuis of omliggende barrières waar het verminderen van de stralingswarmtebelasting het doel is.
De aanwezigheid van een reflecterend oppervlak voor hoge temperaturen maakt een barrière met kleeflaag niet geschikt voor directe installatie op elke warmtebron.
Een 'peel and stick' hitteschild mag niet automatisch direct op een uitlaatspruitstuk, turbobehuizing, katalysator of uitlaatpijp worden aangebracht. Die onderdelen kunnen temperaturen creëren die aanzienlijk verschillen van de temperatuur gemeten op een nabijgelegen carrosseriepaneel.
Als het doel is om het uitlaatonderdeel zelf te isoleren, bekijk dan isolatie voor hitteschild van uitlaat, uitlaatwikkels of componentspecifieke isolatie in plaats van aan te nemen dat een op een paneel gemonteerde zelfklevende barrière uitwisselbaar is met directe uitlaatisolatie.
Een van de meest voorkomende specificatiefouten is kijken naar de temperatuurbestendigheid van de reflecterende zijde of het vezelsubstraat en aannemen dat de lijm dezelfde temperatuurclassificatie heeft.
Dat is meestal niet het geval.
Een hitteschildconstructie kan verschillende materialen bevatten met verschillende gebruikslimieten:
| Onderdeel van het hitteschild | Wat moet worden geëvalueerd |
|---|---|
| Reflecterende zijde | Stralingsblootstelling, oxidatie, oppervlakteschade en oriëntatie ten opzichte van de warmtebron |
| Glasvezel- of siliciumsubstraat | Temperatuurbestendigheid van vezels, dikte en structurele integriteit |
| Laminatiesysteem | Temperatuurcycli en hechtingsstabiliteit tussen lagen |
| Zelfklevende lijm | Werkelijke temperatuur van de hechtlijn, substraatcompatibiliteit en hechting op lange termijn |
| Beschermd paneel | Oppervlaktetemperatuur, staat van de coating, reinheid en mechanische omgeving |
De specificatie die ertoe doet voor de lijm is daarom de verwachte temperatuur bij de hechtlijn, niet simpelweg de temperatuur van de uitlaatpijp enkele centimeters verderop.
Evalueer de volgende voorwaarden voordat u een hitteschild met zelfklevende achterzijde selecteert.
Bepaal de maximale continue en piektemperatuur van het oppervlak waarop het materiaal daadwerkelijk zal worden verlijmd. Vervang deze waarde niet door de uitlaatgastemperatuur, spruitstuktemperatuur of de classificatie van de reflecterende zijde.
Als de verwachte temperatuur van het montageoppervlak dicht bij of boven de limiet van de lijm ligt, overweeg dan om de speling te vergroten, een andere constructie voor het hitteschild te gebruiken of mechanische bevestiging toe te voegen.
Zelfklevende lijmen kunnen zich anders gedragen op gelakt staal, blank aluminium, roestvrij staal, composieten, kunststoffen en gestructureerde coatings. De staat van het oppervlak is net zo belangrijk als het materiaal zelf.
Olie, siliconenresten, stof, corrosie, vocht of loszittende verf kunnen de hechting verminderen, zelfs wanneer de lijm zelf technisch geschikt is voor de bedrijfstemperatuur.
Vlakke of licht gebogen oppervlakken bieden over het algemeen een groter continu hechtingsgebied. Scherpe bochten, diepe ribbels en samengestelde bochten kunnen spanning creëren bij het lijmvlak en het risico op loslaten van de randen vergroten.
Test bij gecompliceerde geometrieën de pasvorm van het materiaal voordat u de schutlaag verwijdert. Op maat gesneden of gestanste onderdelen kunnen een beter herhaalbare installatie bieden dan het trimmen van een grote rechthoekige plaat tijdens de montage.
Automotive toepassingen zijn zelden statisch. Motortrillingen, weginvloeden en bewegingen van de aandrijflijn kunnen de randen van een zelfklevend hitteschild belasten gedurende duizenden thermische cycli.
Overweeg in gebieden met hevige trillingen afgeronde hoeken, beschermde voorranden, randafdichting of extra mechanische bevestiging waar nodig.
Een installatie onder de motorkap en een blootgestelde installatie aan de onderzijde hebben zeer verschillende gebruiksomgevingen. Opspattend wegvuil, olienevel, koelvloeistof, brandstofverontreiniging en reinigingsmiddelen kunnen de hechting op lange termijn beïnvloeden.
Wanneer deze blootstellingen worden verwacht, identificeer ze dan tijdens de materiaalselectie in plaats van de prestaties van de lijm alleen als een temperatuurspecificatie te behandelen.
Het substraat is een ander belangrijk onderdeel van het selectieproces.
Voor algemene stralingshitteschilding in de automotive en industrie, een zelfklevende aluminium hitteschildmat biedt een reflecterend aluminium oppervlak, een glasvezellaag en een zelfklevende achterzijde.
Dit type constructie kan worden overwogen voor motorcompartimenten, voertuigpanelen en andere locaties waar een flexibele, op maat te snijden installatie vereist is.

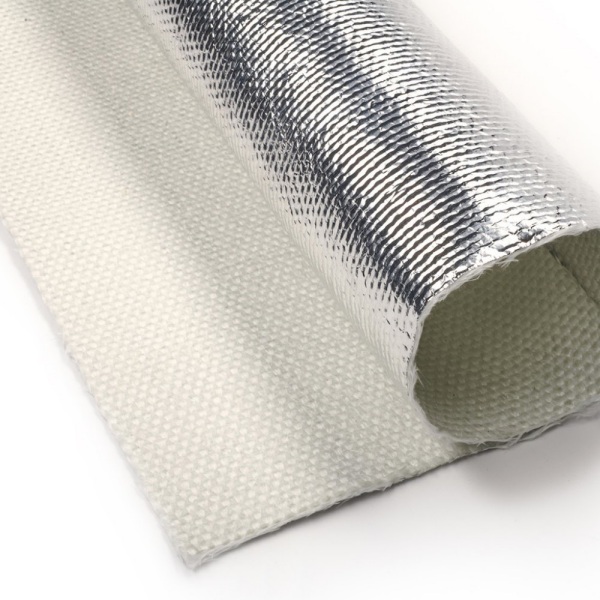

Waar een silica-substraat de voorkeur heeft, levert BSTFLEX een zelfklevende aluminium silica hitteschildbarrière. Het product combineert een gealuminiseerd reflecterend oppervlak met geweven silica en een zelfklevende constructie.
Silica- en glasvezelproducten moeten niet uitsluitend worden geselecteerd op basis van het hoogste vezeltemperatuurgetal. De volledige geïnstalleerde assemblage, inclusief lijm en laminaatconstructie, moet geschikt blijven voor de werkelijke bedrijfstemperatuur.
Waar de ruimte beperkt is en een dunnere reflecterende laag wenselijk is, kan een zelfklevende goudkleurige warmtereflecterende plaat worden overwogen voor panelen onder de motorkap, schutborden, tussenschotten en gelokaliseerde stralingswarmtezones.
Deze constructie verschilt van een dikkere isolatiemat van glasvezel of silica. Materiaalkeuze moet daarom beginnen bij de toepassing in plaats van alleen bij het uiterlijk.
Reflecterende hittebarrières beheren voornamelijk stralingswarmte en de installatiegeometrie beïnvloedt hun prestaties sterk. Over het algemeen werkt een reflecterende zijde het meest effectief wanneer deze naar de warmtebron is gericht en niet direct tegen die bron aan wordt gedrukt.
De vereiste vrije ruimte kan niet worden gereduceerd tot één universeel getal, omdat de temperatuur van de warmtebron, de luchtstroom, de constructie van het schild, de blootstellingstijd en de temperatuur aan de beschermde zijde allemaal van belang zijn.
Geef voor een OEM- of industrieel project de minimaal beschikbare afstand tussen het hete onderdeel en het hitteschild op, zodat de installatie als systeem kan worden geëvalueerd.
Verlies van hechting wordt niet altijd veroorzaakt door een defecte lijm. Veelvoorkomende oorzaken zijn:
Dit is de reden waarom de keuze van de lijm onderdeel moet zijn van de specificatie van het hitteschild in plaats van een bijzaak tijdens de installatie.
| Selectiefactor | Zelfklevend hitteschild | Mechanisch gemonteerd schild |
|---|---|---|
| Installatie | Drukgevoelige lijm | Bevestigingsmiddelen, clips, beugels of afstandhouders |
| Ruimtebehoefte | Bruikbaar waar de installatieruimte beperkt is | Kan opzettelijk een luchtspleet creëren |
| Complexe vormen | Flexibele materialen kunnen zich aanpassen aan vele panelen | Vereist gevormde geometrie of ontworpen montagepunten |
| Belangrijkste selectiepunt | Lijmtemperatuur en oppervlakteconditie | Montagegeometrie, speling en duurzaamheid van bevestigingsmiddelen |
Geen van beide ontwerpen is universeel beter. De juiste constructie hangt af van de inbouwruimte, warmtestroom, temperatuur, installatieoppervlak, duurzaamheidseisen en productiemethode.
Voor een automotive, apparatuur- of industrieel project, verstrek meer dan alleen een verzoek om een "hitteschild met lijm voor hoge temperaturen". Een nuttige offerteaanvraag moet het volgende bevatten:
Voor maatwerkprojecten kan BSTFLEX plaatmateriaal beoordelen, evenals vereisten voor op maat gesneden en gestanste hittebarrières. Bezoek onze Assortiment thermische en hitteschildbarrières om beschikbare materiaalconstructies te vergelijken.
Niet zomaar. De meeste paneelbarrières met een zelfklevende achterkant zijn bedoeld om een nabijgelegen oppervlak te beschermen in plaats van als directe isolatie voor een uitlaatpijp te dienen. Controleer de productconstructie en de temperatuur van de lijmverbinding vóór elke toepassing met direct contact.
Nee. De reflecterende zijde, het vezelsubstraat, het laminaat en de drukgevoelige lijm kunnen verschillende temperatuurlimieten hebben. De lijm moet worden geselecteerd op basis van de werkelijke temperatuur van het montageoppervlak.
Sommige constructies kunnen worden overwogen voor bodemplaten en andere panelen aan de onderzijde, maar opspattend wegvuil, vuil, trillingen, luchtstroom, slijtage en blootgestelde randen moeten worden geëvalueerd. In zware omstandigheden kan randbescherming of mechanische bevestiging vereist zijn.
Bij reflecterende stralingshittebarrièreconstructies wordt de reflecterende zijde normaal gesproken naar de stralingshittebron gericht. Bevestig altijd de installatievereisten voor het specifieke materiaal.
Ja. Aangepaste plaatafmetingen, gesneden onderdelen en gestanste hittebarrièrecomponenten kunnen worden beoordeeld aan de hand van tekeningen, sjablonen en productievereisten. Materiaalkeuze, lijmconstructie en verwerkingsmethode worden bevestigd voor het individuele project.
Een zelfklevend hitteschild moet worden geselecteerd als een complete thermische eenheid in plaats van alleen op basis van het gemak van de lijm. Begin bij de hittebron en de installatiegeometrie, bepaal de temperatuur op het montageoppervlak, evalueer de omgeving en kies vervolgens het reflecterende materiaal, het thermische substraat en de lijmconstructie.
BSTFLEX levert zelfklevende hitteschildmatten van aluminium en glasvezel, zelfklevende hittebarrières van aluminium en silica, gouden hittebestendige platen en andere hittebarrièrematerialen voor de automobielindustrie.
Hulp nodig bij het kiezen van de constructie? Stuur de installatielocatie, temperatuur van de hittebron, temperatuur van het montageoppervlak, speling, afmetingen en de vereiste hoeveelheid via onze contactpagina voor materiaalbeoordeling en offerte.
