Het thermische materiaal is slechts één onderdeel van een hittebeschermingssysteem voor kabelbomen in de automobielindustrie. De huls moet ook praktisch zijn om rond de eigenlijke kabelboom te installeren.
Een eenvoudige buisvormige huls kan ideaal zijn wanneer de kabelboom nog wordt geassembleerd, maar het kan moeilijk of onmogelijk worden om deze te installeren nadat grote connectoren, aftakpunten, clips en klemmen zijn gemonteerd. In die situaties kan een wrap-around hittebeschermingshuls, klittenbandconstructie, kliksluiting of zelfsluitende huls een praktischer oplossing bieden.
Kiezen tussen slide-on en wrap-around ontwerpen hangt daarom af van de assemblagevolgorde van de kabelboom, de geometrie van de connectoren, de onderhoudsvereisten, het productievolume en de thermische omgeving.
BSTFLEX produceert meerdere gealuminiseerde hittebeschermende hulzen voor kabelbomen, slangen, kabels en vloeistofleidingen in de automobielindustrie, inclusief buisvormige en verwijderbare constructies.

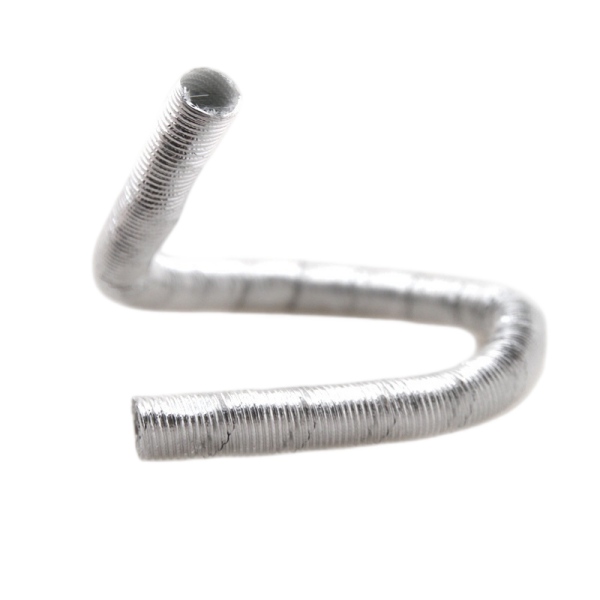

Een slide-on hittebeschermingshuls is een continue buisvormige huls die wordt geïnstalleerd door de kabelboom, kabel of slang door de binnenkant van de huls te steken.
Deze constructie is over het algemeen de eenvoudigste optie wanneer de beschermhuls kan worden geïnstalleerd voordat de kabelboom volledig is geassembleerd.
Typische slide-on ontwerpen omvatten:
Slide-on ontwerpen bieden normaal gesproken continue dekking rond het beschermde onderdeel zonder een open naad of extern sluitsysteem.
Een slide-on huls heeft meestal de voorkeur wanneer de productiesequentie van de kabelboom toestaat dat deze wordt geïnstalleerd voordat grote connectoren of klemmen worden gemonteerd.
Typische omstandigheden omvatten:
Voor massaproductie kan een buisvormige constructie ook de stuklijst vereenvoudigen omdat er geen extra klittenbandstrip, kliksluiting of overlappende sluiting nodig is.

Een buisvormige huls omringt de kabelboom continu. Er is geen open naad die van de warmtebron af moet worden gericht.
Zonder klittenbandsluitingen of overlappende randen kan een slide-on huls vaak een relatief compact afgewerkt profiel behouden.
De afwezigheid van een sluitsysteem kan het aantal componenten en assemblagekenmerken in het afgewerkte onderdeel verminderen.
Wanneer thermische bescherming wordt gepland aan het begin van het kabelboomontwerp, kan een buisvormige huls worden geïntegreerd in de normale assemblagereeks.
De grootste beperking is de installatie.
Als een kabelboom al connectoren, gegoten aansluitingen, montageclips of grote aftakpunten heeft, kunnen deze onderdelen mogelijk niet door de huls worden gevoerd.
Een buisvormige huls kan ook onhandig zijn wanneer het beschermde gedeelte zich in het midden van een bestaande kabelboom bevindt en de kabelboom niet kan worden losgekoppeld.
In deze gevallen kan het vergroten van de diameter van de huls, zodat deze over de connectoren past, leiden tot een te losse pasvorm rond de normale kabelbundel.

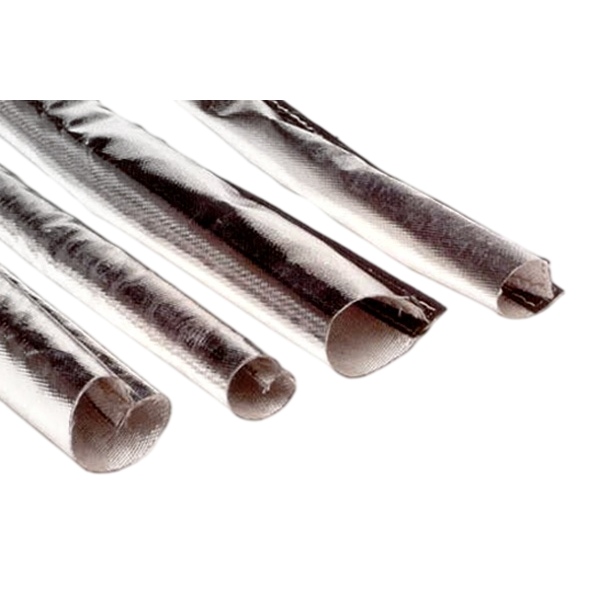

Een wikkelbare huls wordt geïnstalleerd door de huls te openen, deze rond de kabelboom of slang te plaatsen en vervolgens langs de naad in de lengterichting te sluiten.
Hierdoor kan het hitteschild op een reeds gemonteerd onderdeel worden aangebracht zonder dat connectoren door een buis hoeven te worden gevoerd.
Wikkelbare constructies kunnen gebruikmaken van:
Deze ontwerpen zijn bijzonder nuttig voor aanpassingen, voltooide kabelbomen en voertuigassemblages die in de toekomst onderhoud vereisen.
Een wikkelbaar ontwerp moet worden overwogen wanneer:
Voor deze toepassingen kan een verwijderbare huls de installatie aanzienlijk vereenvoudigen in vergelijking met het demonteren van het elektrische systeem.

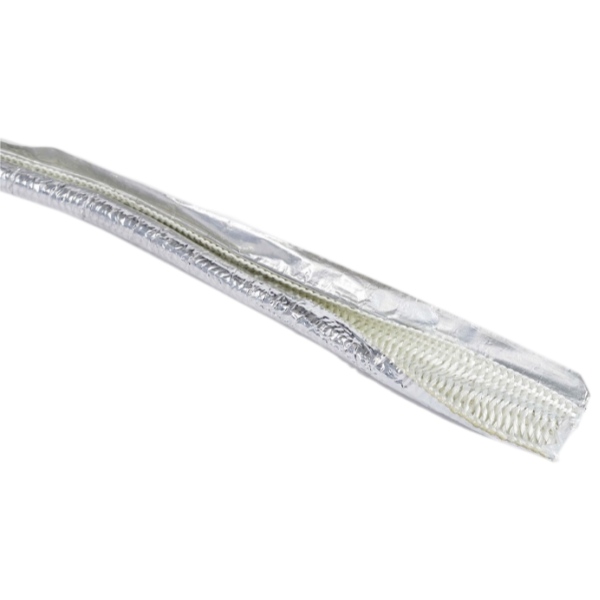

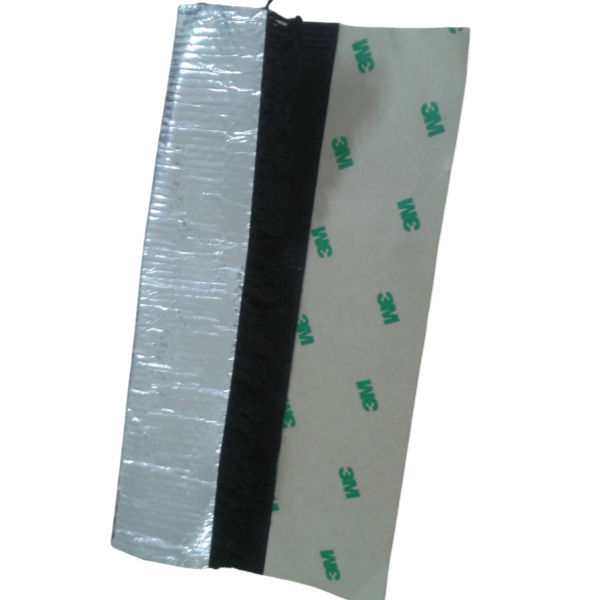

Een huls met klittenband is een van de meest voorkomende verwijderbare ontwerpen voor thermische bescherming.
De huls opent over de gehele lengte, wikkelt zich rond de kabelboom en wordt vastgezet met een hittebestendige klittenbandsluiting.
Dit type constructie is nuttig wanneer:
BSTFLEX biedt Heat Shroud gealuminiseerde huls met klittenbandsluiting voor draad-, kabel- en slangtoepassingen die worden blootgesteld aan stralingswarmte.
Drukknopen bieden een gedefinieerde mechanische sluiting die nuttig kan zijn bij herhaalbare OEM-installaties.
In vergelijking met een klittenbandnaad creëren drukknopen vaste sluitpunten langs de huls.
Dit type ontwerp kan geschikt zijn wanneer:
De afstand en het aantal drukknopen moeten worden afgestemd op de lengte, diameter en vereiste naadstabiliteit van de huls.

Een zelfsluitende huls gebruikt overlappende randen of een voorgevormde structuur die na installatie op natuurlijke wijze rond de kabelboom sluit.
De installateur opent de huls, plaatst de kabelbundel erin en laat de huls weer rond het onderdeel sluiten.
Dit kan het aantal installatiestappen verminderen omdat er geen aparte klittenbandstrip of individuele drukknopen bevestigd hoeven te worden.
Een zelfsluitend ontwerp kan geschikt zijn voor:
| Ontwerpfactor | Opschuifbare huls | Wikkelbare huls |
|---|---|---|
| Installatiemoment | Het beste voordat connectoren worden geïnstalleerd | Kan worden geïnstalleerd na assemblage van de kabelboom |
| Grote connectoren | Kan installatie verhinderen | Meestal geen probleem |
| Retrofit-gebruik | Beperkt | Zeer geschikt |
| Continue dekking | Ja | Inclusief sluiting in de lengterichting |
| Buitendiameter | Meestal compacter | Kan groter zijn bij de sluiting |
| Toegang voor onderhoud | Vereist meestalverwijdering van de huls vanaf het uiteinde | Kan vaak lokaal worden geopend |
| Assemblagesnelheid | Snel indien geïntegreerd in de productie van kabelbomen | Snel voor voltooide kabelbomen |
| Sluitingscomponenten | Normaal gesproken geen | Klittenband, drukknopen of zelfsluitende structuur |
| Complexe kabelboomgeometrie | Moeilijker | Aanpasbaarder |
Ja, het ontwerp van de sluiting kan het algehele thermische beschermingssysteem beïnvloeden.
Een buisvormige huls biedt ononderbroken rondomvattende dekking, terwijl een wikkelconstructie een naad in de lengterichting heeft. De positie van de naad moet daarom worden overwogen in relatie tot de warmtebron.
Waar mogelijk moet de sluiting geen onnodige opening creëren die direct naar de sterkste stralingswarmtebron is gericht.
De overlapbreedte, sluitingsstabiliteit en pasvorm van de huls kunnen allemaal van invloed zijn op hoe goed de beschermlaag rond de kabelboom gepositioneerd blijft.
Voor een gealuminiseerde reflecterende huls moet het reflecterende oppervlak naar de externe stralingswarmtebron gericht blijven.
Bij de installatie moet het volgende worden vermeden:
De juiste installatiepositie kan net zo belangrijk zijn als de materiaalspecificatie.
Reflecterende thermische bescherming werkt anders dan dikke isolatie.
Een gealuminiseerd oppervlak is bijzonder nuttig voor het verminderen van stralingswarmte. Waar de installatie dit toelaat, kan het handhaven van een scheiding tussen de warmtebron, de huls en de beschermde kabelboom de algehele thermische opstelling verbeteren.
Als de huls direct tegen een zeer heet onderdeel wordt gedrukt, wordt geleidingswarmte belangrijker en kan de toepassing een ander of aanvullend isolatiesysteem vereisen.
Zowel opschuifbare als wikkelbare hulzen hebben de juiste dimensionale speling nodig.
De specificatie moet rekening houden met:
Een huls die te strak zit, kan de beweging van de kabelboom beperken en de montage bemoeilijken.
Een huls die te los zit, kan verschuiven, nabijgelegen onderdelen hinderen of een deel van de bedrading blootstellen aan hitte.
De geometrie van de connector is een van de snelste manieren om te bepalen of een opschuifbare constructie praktisch is.
Een kabelboom kan bijvoorbeeld een normale bundeldiameter van 18 mm hebben, maar een connectorbehuizing met een breedte van 45 mm. Een buisvormige huls die op de kabelboom van 18 mm past, kan niet over de connector worden geschoven, terwijl een huls die op de connector is afgestemd, langs de rest van de kabelboom onnodig groot kan zijn.
In dit geval biedt een wikkelconstructie meestal een beter gecontroleerde pasvorm.
Kabelbomen splitsen zich vaak in twee of meer takken.
Een standaard buisvormige huls kan de hoofdstam beschermen, maar het aftakpunt vereist mogelijk:
Voor complexe driedimensionale geometrie is een conventionele huls mogelijk niet langer de meest efficiënte oplossing.
BSTFLEX kan ook op maat gevormde gealuminiseerde glasvezel hitteschilden voor de automobielindustrie produceren voor onregelmatige kabelboom- en componentgeometrieën.
De beste huls voor prototypetesten is niet altijd het beste ontwerp voor een assemblagelijn in de automobielindustrie.
Voor productieprogramma's moeten ingenieurs ook het volgende evalueren:
Een iets complexere hulsconstructie kan de totale assemblagetijd verkorten als deze installatie na voltooiing van de kabelboom mogelijk maakt.
Thermische bescherming achteraf (retrofit) vormt een ander probleem dan de productie van OEM-kabelbomen.
Het voertuig is al geassembleerd en de beschermde kabelboom kan moeilijk losgekoppeld worden zonder meerdere componenten te verwijderen.
Om deze reden hebben retrofit-toepassingen vaak de voorkeur voor:
Het vermogen om de hittebestendige huls te installeren zonder draden, kabels of slangen los te koppelen, kan de arbeidstijd voor onderhoud aanzienlijk verminderen.
| Toepassing | Aanbevolen startpunt |
|---|---|
| Nieuwe kabelboom vóór installatie van connectoren | Opschuifbare buisvormige hittebestendige huls |
| Voltooide kabelboom met grote connectoren | Omwikkelbare huls |
| Kabelboom die herhaalde inspectie vereist | Klittenbandslang |
| OEM-assemblage die een gedefinieerde mechanische sluiting vereist | Slang met drukknoopsluiting |
| Snelle installatie rond kabelbundels | Zelfsluitende slang |
| Onregelmatige vertakkings- of connector-geometrie | Op maat gevormd hitteschild |
| Hoge stralingswarmte nabij uitlaat | Gealuminiseerde reflecterende constructie |
Transmissiekabelbomen zijn een goed voorbeeld van waarom installatieontwerp belangrijk is.
Als de beschermende slang tijdens de productie van de kabelboom wordt geïnstalleerd voordat alle connectoren zijn gemonteerd, kan een buisvormige constructie praktisch zijn.
Als thermische bescherming wordt toegevoegd nadat de kabelboom is voltooid, kan de connector-geometrie een verwijderbare slang vereisen.
Voor meer gedetailleerde technische overwegingen, zie Hittebeschermingsslang voor transmissiekabelbomen: Ontwerp en thermische vereisten.
Installatieconstructie vervangt niet de juiste materiaalkeuze.
Een opschuifbare slang en een omwikkelbare slang kunnen beide worden vervaardigd uit verschillende thermische materialen.
Afhankelijk van de toepassing kunnen opties zijn:
Voor toepassingen die worden gedomineerd door stralingswarmte van de uitlaat, zijn gealuminiseerde constructies bijzonder nuttig omdat het reflecterende buitenoppervlak helpt de stralingsenergie die de kabelboom bereikt te verminderen.
Geef bij het aanvragen van een op maat gemaakte verwijderbare slang het volgende op:
Foto's van de geïnstalleerde kabelboom zijn bijzonder nuttig voor retrofit-toepassingen omdat ze de beschikbare ruimte en obstakels rondom het onderdeel tonen.
BSTFLEX produceert slide-on, genaaide, wikkel-, klittenband-, drukknoop- en zelfsluitende thermische beschermingscomponenten voor kabelbomen, kabels, slangen en vloeistofleidingen in de automobielsector.
Toepassingen variëren van standaard reflecterende hoezen tot op maat gemaakte OEM-componenten die zijn ontwikkeld rond specifieke kabelboomafmetingen, connectoren, vertakkingen en installatievereisten.
Voor een breder overzicht van thermische beschermingsmaterialen en -ontwerpen voor kabelbomen in de automobielsector, zie Hittebestendige hoezen voor kabelbomen in de automobielsector: materialen, ontwerpen en toepassingen.
Bekijk voor reflecterende hoesopties de BSTFLEX Aluminium hittebestendige hoes categorie.
Een slide-on hoes is een doorlopende buis die over de kabelboom of kabel moet worden geschoven. Een wikkelbare hoes opent over de gehele lengte en kan rond een reeds gemonteerd onderdeel worden geïnstalleerd.
Een wikkelbare hoes, of een hoes met klittenband, drukknoopsluiting of zelfsluitende werking is doorgaans praktischer wanneer connectoren al zijn geïnstalleerd en de kabelboom niet kan worden losgekoppeld.
Een buisvormige hoes biedt een doorlopende dekking zonder sluiting in de lengterichting, maar de werkelijke thermische prestaties hangen af van het materiaal, de constructie van de hoes, de pasvorm, de luchtspleet, de temperatuur van de warmtebron en de installatie. Het type hoes moet niet uitsluitend op basis van de sluitingsmethode worden gekozen.
Ja. Wikkelbare ontwerpen zijn bijzonder nuttig waar bedrading, slangen of kabels thermische bescherming nodig hebben zonder de bestaande assemblage los te koppelen.
Deze wordt veel gebruikt voor voltooide kabelbomen, kabels en slangen die verwijderbare of achteraf aan te brengen thermische bescherming vereisen. De hoes kan worden geopend, rond het onderdeel worden gewikkeld en over de lengte worden gesloten.
Een zelfsluitende hoes opent om de kabelbundel op te nemen en sluit vervolgens eromheen door middel van een overlappende of voorgevormde structuur. Dit kan zorgen voor een snellere installatie zonder een aparte klittenbandsluiting.
Ja. De diameter van de hoes, platte breedte, snijlengte, materiaalconstructie, sluitsysteem, isolatielagen en andere afmetingen kunnen worden geproduceerd volgens de specificaties van het onderdeel en de klant.
Waar stralingswarmte van het uitlaatspruitstuk het grootste probleem is, is een aluminium reflecterende constructie vaak een geschikt uitgangspunt. Bij de definitieve keuze moet rekening worden gehouden met de temperatuur van de warmtebron, de vrije ruimte, de vereiste temperatuur van de kabelboom en of direct contact kan optreden.
