Hoe reliëfgeprinte roestvrijstalen hitteschilden de sterkte en thermische beheersing verbeteren.

Geprofileerde roestvrijstalen hitteschilden worden veel gebruikt in uitlaatsystemen van auto's, omdat ze meer doen dan alleen hete onderdelen afdekken. Een goed ontworpen profiel met reliëf verbetert de stijfheid, zorgt voor een stabiele temperatuurregeling, vermindert vervorming door trillingen en beschermt nabijgelegen slangen, bedrading, carrosseriedelen en gevoelige onderdelen in de motorruimte tegen hoge stralingswarmte. Voor fabrikanten, constructeurs en tuningbedrijven is geprofileerd roestvrij staal vaak een praktischere en duurzamere keuze dan een vlak metalen schild in omgevingen met hoge uitlaattemperaturen.

Bij BSTFLEX produceren we hitteschilden voor auto's Voor uitlaat-, turbo-, katalysator-, schutwand- en bodemplaattoepassingen. We leveren ook op maat gemaakte thermische isolatieoplossingen in roestvrij staal, aluminium en hittebestendige legeringen voor OEM-, aftermarket- en performanceprojecten.

Wat is een hitteschild van roestvrij staal met reliëf?

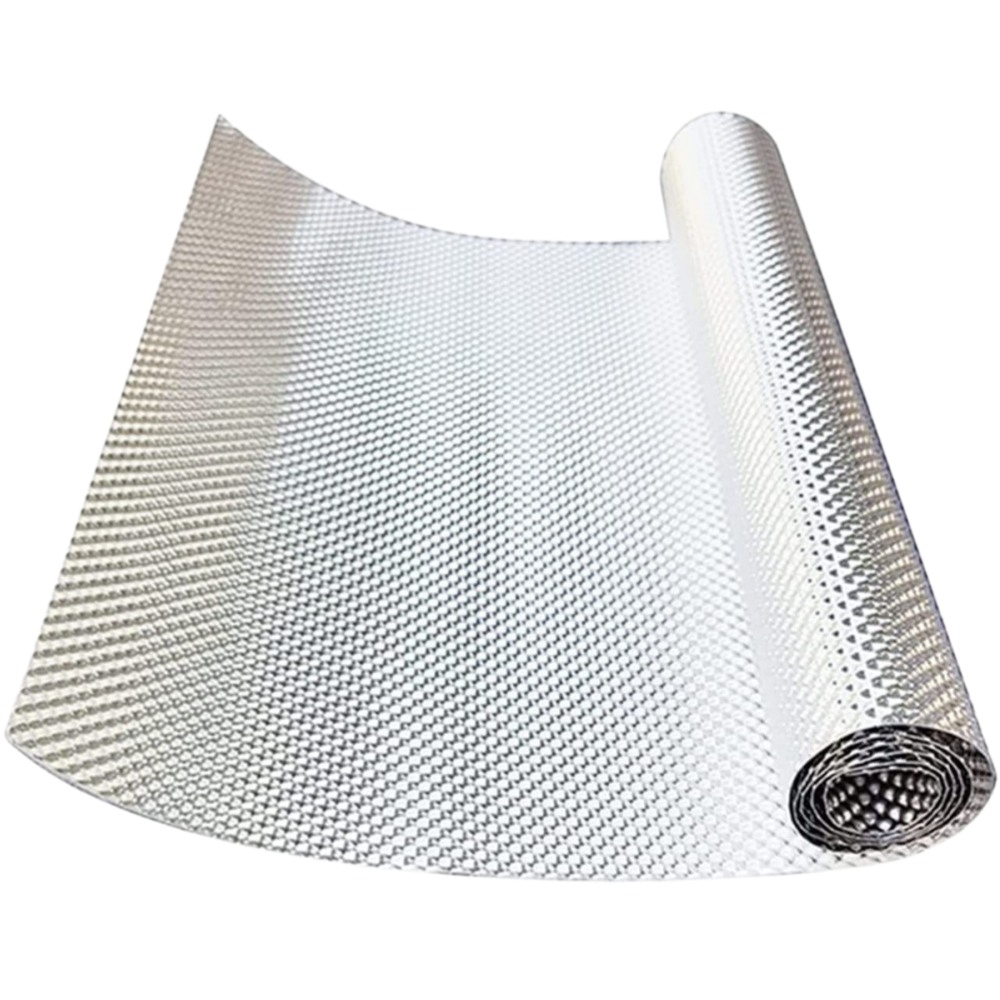

Een reliëf roestvrijstalen hitteschild is een gevormde metalen thermische barrière, gemaakt van roestvrijstalen plaat of folie, met reliëfpatronen die in het oppervlak zijn geperst. Deze patronen kunnen bestaan uit deukjes, kralen, texturen, ribbels of andere gevormde oppervlaktekenmerken. Het doel van reliëf is niet alleen esthetisch. Het wordt voornamelijk gebruikt om de structurele stijfheid te verbeteren, het gedrag van de luchtspleet rondom hete componenten te optimaliseren en een betrouwbaarder thermisch beheer in veeleisende omgevingen te ondersteunen.

Vergeleken met een vlakke plaat presteert een reliëfplaat doorgaans beter wanneer het onderdeel wordt blootgesteld aan trillingen, herhaalde temperatuurschommelingen, de nabijheid van uitlaatwarmte en installatiespanningen. Dit maakt reliëfplaat van roestvrij staal een veelgebruikte keuze voor de afscherming van uitlaatpijpen, geluiddempers, katalysatoren, turbo's en warmtebarrières in de motorruimte.

Waarom sterkte belangrijk is bij het ontwerp van hitteschilden in de auto-industrie

In automobieltoepassingen wordt een hitteschild constant blootgesteld aan meer dan alleen temperatuur. Het wordt ook blootgesteld aan trillingen, drukpulsaties, schokken van het wegdek, luchtstromen, vocht, corrosie en langdurige temperatuurschommelingen. Als de structuur van het schild te zwak is, kan het overmatig doorbuigen, na verloop van tijd vervormen, scheuren vertonen nabij de bevestigingspunten of de luchtruimte verliezen die nodig is voor effectieve thermische bescherming.

Daarom is de sterkte van het schild geen bijzaak. Het heeft direct invloed op de levensduur, de pasvormstabiliteit en de warmtebeheersing. Een sterkere schildconstructie zorgt ervoor dat het schild zijn vorm behoudt onder reële bedrijfsomstandigheden en dat de thermische bescherming in de loop der tijd consistenter blijft.

Hoe reliëfdruk de structurele sterkte verbetert

Het belangrijkste structurele voordeel van reliëfdruk is de verhoogde stijfheid. Wanneer een roestvrijstalen plaat wordt voorzien van reliëf, maakt het gevormde oppervlakteprofiel het onderdeel beter bestand tegen buigen en vervormen dan een vlakke plaat van dezelfde dikte. Hierdoor kunnen fabrikanten een lichter hitteschild produceren zonder in te leveren op mechanische stabiliteit.

Reliëfdruk kan ook op de volgende manieren helpen:

• Verbeter de weerstand tegen trillingsgeïnduceerde vervorming
• Verminder paneeltrillingen in installatiegebieden met veel luchtstroom.
• Verstevig de gedeelten rondom gevormde contouren en randen.
• Ondersteunt dimensionale stabiliteit tijdens herhaalde verwarmings- en afkoelingscycli.
• Verbeter de consistentie van de handling en assemblage in de productie.

Voor uitlaat- en turbowarmtezones is deze extra stijfheid bijzonder waardevol, omdat de geometrie van de afscherming vaak nauwe contouren moet volgen, terwijl er tegelijkertijd voldoende afstand moet worden gehouden tot hete oppervlakken en nabijgelegen componenten.

Hoe reliëfdruk helpt bij thermische regeling

Embossing verandert de warmtehuishouding niet door één enkel mechanisme. In plaats daarvan verbetert het de thermische controle door verschillende, op elkaar inwerkende effecten.

1. Betere vormvastheid betekent stabielere warmtebescherming.

Een hitteschild werkt het best wanneer de structuur op zijn plaats blijft zoals bedoeld. Als het schild vervormt of inzakt richting de warmtebron, kan de thermische kloof kleiner worden en de plaatselijke warmteoverdracht toenemen. Een stijvere, reliëfachtige structuur helpt de beoogde installatiegeometrie te behouden, wat zorgt voor een betrouwbaardere hittebescherming op de lange termijn.

2. Oppervlaktevorming kan het gedrag van de luchtspleet ondersteunen.

Reliëfdetails kunnen helpen om micro-speling en structurele afstand te behouden in bepaalde afschermingsontwerpen. In veel toepassingen draagt ingesloten of gecontroleerde luchtruimte bij aan betere isolatieprestaties, omdat lucht als thermische barrière fungeert. Dit is met name belangrijk wanneer de afscherming dicht bij een uitlaatpijp, katalysator of geluiddemperbehuizing is gemonteerd.

3. Verbeterde thermische duurzaamheid in zones met hoge temperaturen

Hitteschilden in auto's moeten na herhaalde blootstelling aan hoge temperaturen blijven functioneren. Reliëfstructuren van roestvrij staal zijn vaak beter geschikt dan vlakke metalen platen om de functionele geometrie te behouden in veeleisende thermische omgevingen, vooral wanneer trillingen en hitte samenkomen.

Waarom roestvrij staal een uitstekende keuze is voor hitteschilden met reliëf

Roestvrij staal wordt veel gebruikt voor reliëf hitteschilden omdat het een hoge temperatuurbestendigheid combineert met mechanische sterkte, corrosiebestendigheid en veelzijdige verwerkingsmogelijkheden. In uitlaatsystemen zijn deze eigenschappen cruciaal.

De belangrijkste voordelen van roestvrij staal zijn:

• Goede structurele stabiliteit bij hoge temperaturen
• Bestand tegen oxidatie en corrosie in zware bedrijfsomstandigheden.
• Betere duurzaamheid bij trillingen en mechanische belasting.
• Geschikt voor stempelen, reliëfdrukken, vormen en maatwerk.
• Lange levensduur voor thermische barrièretoepassingen in de automobielindustrie en de industriële sector.

Afhankelijk van de warmtezone en de projectvereisten kunnen verschillende kwaliteiten worden gekozen. Voor extremere omstandigheden kunnen ook legeringen met hogere prestaties worden overwogen, zoals... Legering 625 Inconel hitteschild .

Hitteschild met reliëf versus vlak hitteschild

Een vlak hitteschild kan nog steeds nuttig zijn in sommige minder veeleisende of eenvoudigere toepassingen, vooral wanneer de kosten en de complexiteit van de vormgeving tot een minimum beperkt moeten worden. Voor veel toepassingen in auto-uitlaatsystemen biedt reliëfroestvrij staal echter een sterkere, algehele technische oplossing.

Typische toepassingen in de automobielindustrie

Hitteschilden van roestvrij staal met reliëf worden in veel hogetemperatuuronderdelen van auto's gebruikt, waaronder:

• Hittebescherming van de uitlaatpijp
• hitteschilden voor katalysatoren
• Geluiddemper en resonator thermische barrières
• Warmtebescherming rondom de turbocompressor
• Brandwerende wand en warmteafscherming van de bodemplaat
• Thermische beheersing onder de carrosserie
• Bescherming voor slangen, bedrading, remleidingen en kunststof onderdelen in de buurt van hete zones.

Voor bredere oplossingen op systeemniveau kunt u ook ons volledige assortiment bekijken. hitteschilden voor auto's .

Wanneer kies je voor reliëfroestvrij staal in plaats van andere materialen voor hitteschilden?

Geëmbosseerd roestvrij staal is doorgaans een goede keuze wanneer de toepassing een balans vereist tussen hittebestendigheid, mechanische sterkte, corrosiebestendigheid en vormvastheid. Het is met name nuttig wanneer:

• Het afschermingsschild wordt in de buurt van uitlaatcomponenten gemonteerd.
• Het voertuig ondervindt trillingen, bewegingen of slechte wegomstandigheden.
• Het onderdeel moet zijn vorm behouden tijdens langdurige thermische cycli.
• Het schild moet op maat gestempeld, bijgesneden of gevormd worden.
• Voor dit project is een duurzame metalen barrière nodig in plaats van een flexibele folieoplossing.

Als de hitte extreem hoog is en het praktische bereik van standaard roestvrijstalen constructies overschrijdt, zijn barrières van hoogwaardigere legeringen wellicht geschikter. In dergelijke situaties kan een oplossing zoals Legering 625 Inconel hitteschild kan worden geëvalueerd.

Mogelijkheden voor het vervaardigen van hitteschilden met reliëf op maat

De eisen voor een op maat gemaakt hitteschild variëren per platform, installatielocatie, gewenste temperatuur, beschikbare ruimte, montagemethode en duurzaamheidsverwachtingen. BSTFLEX ondersteunt maatwerkontwikkeling op basis van tekeningen, monsters of prestatie-eisen.

Mogelijke aanpassingsopties zijn onder andere:

• Constructies van roestvrijstalen plaat of folie met reliëf.
• Keuze uit verschillende diktes en materiaalkwaliteiten
• Gestempelde en gevormde vormen
• Randafwerking en snoeien
• Indeling van de montagegaten en -beugels
• Enkellaagse of meerlaagse structuren
• Verschillende maten voor OEM- en aftermarkettoepassingen.

Als u een onderdeel op maat bestelt, is de meest nuttige informatie voor een offerte onder andere de toepassingslocatie, de temperatuur waaraan het onderdeel wordt blootgesteld, de afmetingen, de vorm, de installatiemethode, de gewenste hoeveelheid en of er een tekening of monster beschikbaar is.

Hitteschilden van roestvrij staal met reliëf verbeteren de sterkte en thermische beheersing doordat het reliëf het schild een stijvere en stabielere structuur geeft, waardoor het beter presteert onder de omstandigheden rondom uitlaatsystemen van auto's. In vergelijking met vlakke metalen schilden bieden ontwerpen met reliëf over het algemeen een betere weerstand tegen trillingen, vervorming en langdurige temperatuurschommelingen, terwijl ze tegelijkertijd een consistentere warmtebarrièrewerking garanderen.

Voor uitlaatsystemen, turbo's, katalysatoren, geluiddempers, schutwanden en bodemplaten blijft reliëfroestvrij staal een van de meest praktische en betrouwbare keuzes voor thermische bescherming in de automobielindustrie. Als uw project een oplossing op maat vereist, kan BSTFLEX gestempeld, gevormd en toepassingsspecifiek roestvrij staal leveren. hitteschild voor auto's Ontwikkeling voor zowel standaard- als hogetemperatuurplatformen.

Veelgestelde vragen

Wat is het voordeel van een hitteschild met reliëf?

Een hitteschild met reliëf is doorgaans sterker en stijver dan een vlak schild van hetzelfde basismateriaal. Dit helpt het om trillingen te weerstaan, de vorm te behouden en een stabielere thermische bescherming te bieden bij hoge temperaturen in automobieltoepassingen.

Is roestvrij staal beter dan aluminium voor hitteschilden?

Het hangt af van de toepassing. Roestvrij staal heeft vaak de voorkeur wanneer een hogere structurele sterkte, duurzaamheid en weerstand tegen zware uitlaatgassen vereist zijn. Aluminium kan worden gekozen wanneer gewicht en reflectiviteit de belangrijkste prioriteiten zijn.

Waar worden hitteschilden van roestvrij staal met reliëf gebruikt?

Ze worden vaak gebruikt rond uitlaatpijpen, katalysatoren, geluiddempers, turbogebieden, schutwanden, bodemplaten en onderkanten van auto's waar nabijgelegen onderdelen tegen hitte beschermd moeten worden.

Kunnen hitteschilden van roestvrij staal met reliëf op maat gemaakt worden?

Ja. Op maat gemaakte, reliëfbedrukte hitteschilden kunnen worden geproduceerd volgens tekeningen, monsters, toepassingstemperaturen, installatieruimte, montage-eisen en benodigde aantallen.

Wanneer is een hitteschild van een hoogwaardigere legering te gebruiken in plaats van roestvrij staal?

Wanneer de omgeving extremere temperaturen, agressieve corrosie of ongebruikelijk hoge duurzaamheidseisen met zich meebrengt, kan een hoogwaardigere legering zoals legering 625 geschikter zijn.
