De constructie combineert doorgaans een basis van glasvezeltextiel met een reflecterend aluminium buitenoppervlak. De glasvezellaag biedt flexibiliteit en structurele ondersteuning, terwijl het gealuminiseerde oppervlak helpt de overdracht van stralingswarmte naar de beschermde bedrading te verminderen.
Voor automobieltoepassingen vereist het selecteren van de juiste huls meer dan alleen het kiezen van een temperatuurclassificatie. Ingenieurs moeten ook rekening houden met de temperatuur van de warmtebron, de vrije ruimte, de diameter van de kabelboom, de grootte van de connector, de installatievolgorde, de flexibiliteit van de huls, blootstelling aan slijtage en de vereiste temperatuur van de beschermde bedradingsconstructie.
BSTFLEX produceert gealuminiseerde hittebestendige hulzen voor kabelbomen, kabels, slangen en vloeistofleidingen in auto's in standaard en aangepaste constructies.

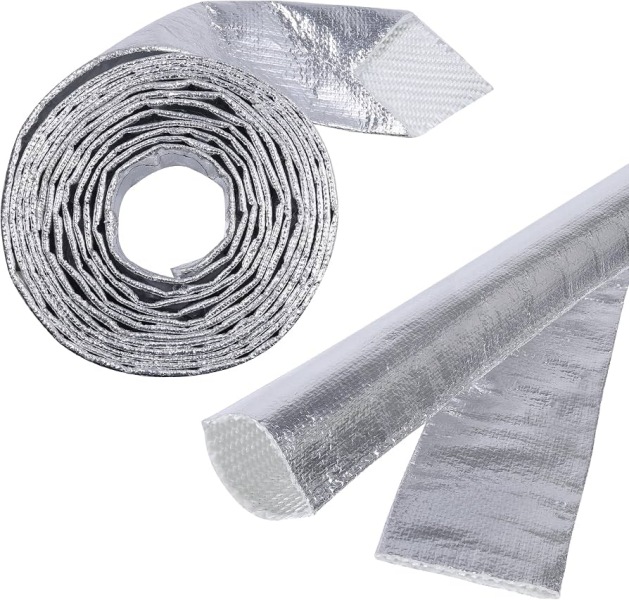

Een gealuminiseerde glasvezelhuls is een flexibele thermische beschermhuls gemaakt door glasvezeltextiel te combineren met een reflecterende buitenlaag op basis van aluminium.
De huls is primair ontworpen om blootstelling aan hitte door stralingsenergie te verminderen. Een heet uitlaatonderdeel kan aanzienlijke hitte overdragen aan nabijgelegen bedrading, zelfs als de kabelboom het hete oppervlak niet raakt. De reflecterende buitenkant helpt de hoeveelheid stralingsenergie die door de huls wordt geabsorbeerd te beperken, terwijl de glasvezellaag zorgt voor extra thermische scheiding en mechanische ondersteuning.
Afhankelijk van de vereiste constructie kan het reflecterende oppervlak gebruikmaken van:
De glasvezelbasis kan gevlochten, geweven, genaaid of verwerkt zijn in een meerlaagse composiethuls.
Glasvezel wordt veel gebruikt bij thermische bescherming in auto's omdat het een flexibele textielstructuur kan bieden en tegelijkertijd bestand is tegen temperaturen die veel conventionele polymeermaterialen zouden beschadigen.
In een gealuminiseerde huls vervult de glasvezellaag verschillende functies:
De glasvezelconstructie mag niet los worden beoordeeld van de aluminiumlaag. De prestaties van de afgewerkte huls hangen af van het complete systeem, inclusief het reflecterende oppervlak, de glasvezelstructuur, de lijm- of verbindingsmethode, de naadconstructie en de installatie.
Een aluminium buitenoppervlak wordt gebruikt omdat een schoon, reflecterend metalen oppervlak de absorptie van stralingswarmte kan verminderen.
Dit is vooral nuttig wanneer de kabelboom zich in de buurt bevindt van:
Bescherming tegen stralingswarmte is anders dan isolatie bij direct contact. Als de huls tegen een heet uitlaatonderdeel wordt gedrukt, wordt geleidingswarmte belangrijker. In die toestand biedt een reflecterend oppervlak alleen mogelijk onvoldoende bescherming.
Automotive bedrading is bijzonder gevoelig voor lokale thermische blootstelling omdat de kabelboom meerdere materialen met verschillende temperatuurlimieten bevat.
Een typische kabelboom kan bestaan uit:
De maximaal toelaatbare temperatuur van de complete kabelboom kan daarom worden bepaald door een van deze componenten in plaats van door de elektrische geleider zelf.
Een gealuminiseerde kabelboomhuls wordt gebruikt om de thermische belasting op deze materialen te verminderen, terwijl de kabelboom flexibel blijft en de vereiste voertuigroute kan volgen.
Gealuminiseerde glasvezelhulzen kunnen op veel locaties voor thermisch beheer in voertuigen worden gebruikt.
Typische toepassingen zijn onder meer:
Dezelfde reflecterende hulstechnologie kan ook worden gebruikt rond slangen en vloeistofleidingen waar stralingswarmte het voornaamste thermische probleem is.

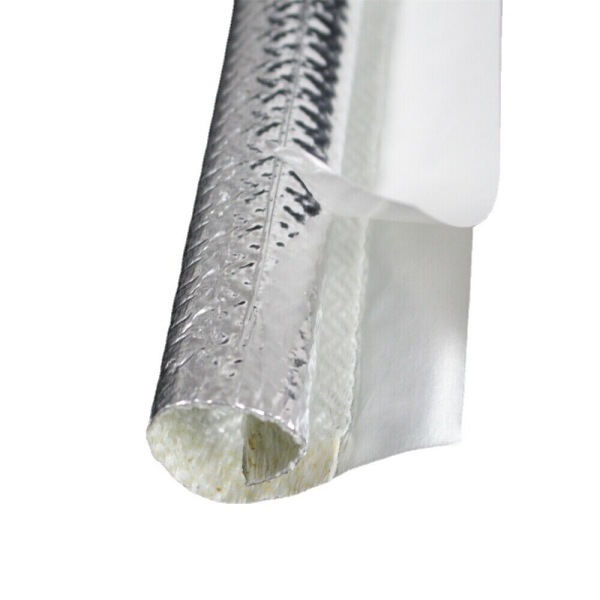

Een aluminiumfolie-glasvezelhuls gebruikt over het algemeen een glasvezelsubstraat gecombineerd met een reflecterend oppervlak op basis van folie.
Deze constructie zorgt voor een heldere metalen buitenkant, terwijl de flexibiliteit van een textielhuls eronder behouden blijft.
Het eindproduct kan gebruikmaken van:
Het juiste ontwerp hangt af van de vereiste diameter, flexibiliteit, productiemethode en de omgeving van eindgebruik.
Niet elke reflecterende huls gebruikt exact dezelfde metaallaag.
Een constructie van aluminiumfolie gebruikt een dunne metaalfolie die is verlijmd of gelamineerd op het ondersteunende textiel. Een gealuminiseerde folie gebruikt een reflecterende, met aluminium gecoate film als onderdeel van de buitenstructuur.
Bij het vergelijken van deze constructies moeten kopers rekening houden met:
Het geselecteerde materiaal moet worden afgestemd op de werkelijke gebruiksomgeving in plaats van alleen te worden gekozen op basis van het uiterlijk van het reflecterende oppervlak.
De ruimte in moderne motorcompartimenten is vaak beperkt. Een volumineuze thermische barrière kan in de weg zitten bij beugels, connectoren, aangrenzende slangen of bewegende onderdelen.
Voor deze toepassingen kan een relatief slanke reflecterende huls de voorkeur hebben.
Een slanke huls kan bijzonder nuttig zijn waar:
Het verminderen van de hulsdikte kan echter ook het isolatievermogen verminderen. Het ontwerp moet daarom een balans vinden tussen de beschikbare ruimte en de vereiste thermische reductie.
Verschillende productiemethoden kunnen verschillende hulsprofielen creëren.
Een buisvormige huls biedt rondom dekking zonder opening in de lengterichting. Deze wordt meestal geïnstalleerd voordat grote connectoren worden gemonteerd.
Een genaaide huls kan worden vervaardigd van gealuminiseerde stof die tot een buis is gevormd. Deze aanpak biedt flexibiliteit in diameter, laagcombinatie en aangepaste geometrie.
Een reflecterende laag kan ook rond een buisvormige basis van glasvezel worden aangebracht. Dit kan flexibiliteit bieden en toestaan dat verschillende reflecterende materialen worden gecombineerd met de ondersteunende huls.

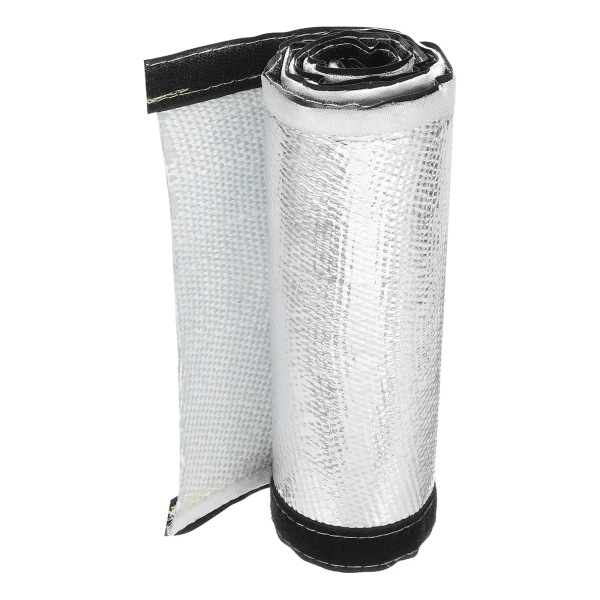

Voor voltooide kabelbomen kan de huls gebruikmaken van klittenband, drukknopen of een andere openbare structuur, zodat de kabelboom niet door de huls hoeft te worden gevoerd.
Voor een gedetailleerde vergelijking, zie Slide-On versus Wrap-Around hittebeschermingshulzen voor kabelbomen in de automobielindustrie.
De hulsdiameter heeft een direct effect op de installatie en de uiteindelijke pasvorm.
De huls moet groot genoeg zijn om over de beschermde kabelboom te passen zonder overmatige compressie, maar niet zo ruim dat deze wegschuift van de beoogde locatie.
Geef bij het selecteren van de diameter het volgende op:
Bij een opschuifbare huls is de grootte van de connector extra belangrijk, omdat de connector veel groter kan zijn dan de kabelbundel.
Een veelvoorkomend probleem bij het bepalen van de maat treedt op wanneer een kabelboom een relatief kleine bundeldiameter heeft, maar veel grotere connectoren.
Een kabelboom kan bijvoorbeeld in een compacte huls passen, maar de connector aan het uiteinde kan te groot zijn om erdoorheen te passen.
Er zijn verschillende mogelijke oplossingen:
De juiste oplossing hangt af van de montagevolgorde en de vereiste pasvorm van het eindproduct.
Er is geen universele waarde voor speling die geldt voor elke combinatie van uitlaat en kabelboom.
Thermische prestaties zijn afhankelijk van:
Over het algemeen moet de beschikbare luchtruimte tussen een reflecterende huls en het hete onderdeel worden behandeld als onderdeel van het thermisch ontwerp.
Als de installatie de huls dwingt tot direct contact met de warmtebron, kan extra thermische isolatie of een andere opstelling van het schild noodzakelijk zijn.
Een warmtebron kan werken bij enkele honderden graden, terwijl de beschermde kabelboom onder een veel lagere temperatuur moet blijven.
Daarom zou een specificatie idealiter beide moeten definiëren:
Het verschil tussen deze waarden vertegenwoordigt de uitdaging op het gebied van thermisch beheer die de beschermhuls moet aanpakken.
Een materiaalclassificatie van een huls alleen bepaalt niet de resulterende temperatuur van de kabelboom.
Automotive kabelbomen lopen zelden in perfect rechte lijnen. De huls moet vaak bochten volgen rond motoronderdelen, transmissiebehuizingen en montagebeugels.
Houd bij het evalueren van de flexibiliteit rekening met:
De huls moet een goede dekking rond de bocht behouden zonder grote delen van het onderliggende glasvezel of de kabelboom bloot te leggen.
Thermische bescherming is niet de enige vereiste bij een installatie in de automobielsector.
De kabelboom en huls kunnen bewegen tegen:
Herhaalde beweging kan slecht afgewerkte textielranden of reflecterende lagen beschadigen.
Voor toepassingen met mechanische beweging moeten kopers het volgende evalueren:
Kabelboomhulzen die rond motoren en transmissies zijn geïnstalleerd, kunnen in contact komen met olie, water, koelvloeistof, opspattend wegwater of andere automobielvloeistoffen.
De geschiktheid van de afgewerkte huls hangt niet alleen af van glasvezel en aluminium, maar ook van:
Voor OEM-projecten moet de vereiste vloeistofbestendigheid in de specificatie worden opgenomen in plaats van aan te nemen dat elke gealuminiseerde huls dezelfde weerstand heeft.
Transmissiebedrading is een bijzonder geschikte toepassing voor reflecterende glasvezelhulzen omdat de kabelboom in de buurt van uitlaatpijpen of andere lokale warmtebronnen kan worden geleid.
Naast thermische prestaties kan een transmissiekabelboomhuls het volgende vereisen:
Voor meer gedetailleerde ontwerpinstructies, zie Hittebeschermingshuls voor transmissiekabelboom: Ontwerp en thermische vereisten.
Sensorkabels kunnen bijzonder moeilijk te beschermen zijn omdat de bedrading vaak componenten moet bereiken die direct in of nabij het uitlaatsysteem zijn geïnstalleerd.
Veelvoorkomende voorbeelden zijn:
Een gealuminiseerde glasvezelhuls kan het kabelgedeelte beschermen en tegelijkertijd voldoende flexibiliteit bieden voor het leggen rond de connector en het bevestigingspunt.
Voor deze samenstellingen moeten de connectordimensies en de lengte van de beschermde kabel worden opgenomen in de offerteaanvraag (RFQ).
De juiste pasvorm is over het algemeen niet overmatig strak en niet overmatig los.
Een huls die te strak zit kan:
Een huls die te los zit kan:
Voor OEM-productie moeten de diameter en tolerantie van de huls worden afgestemd op het werkelijke dimensionale bereik van de kabelboom.
De snijlengte is vooral belangrijk wanneer de huls slechts een bepaald deel van de kabelboom beschermt.
Als de huls te kort is, kan een deel van het aan hitte blootgestelde gedeelte onbedekt blijven. Als deze te lang is, kan deze connectoren, clips of andere bevestigingspunten overlappen.
Productietekeningen moeten het volgende identificeren:
Gesneden glasvezelhulzen kunnen afhankelijk van de constructie en het assemblageproces een eindbehandeling vereisen.
Mogelijke afwerkingsmethoden zijn onder meer:
De juiste methode hangt af van de structuur van de huls, de vereiste flexibiliteit en de productieomgeving.
Deze twee constructies lossen verschillende thermische problemen op.
Een gealuminiseerde glasvezelhuls is vooral nuttig waar reflectie van stralingswarmte belangrijk is.
Een siliconengecoate glasvezelhuls wordt doorgaans gekozen wanneer het textiel een elastomere coating nodig heeft en de toepassing de nadruk legt op omgevingsbestendigheid, directe blootstelling of een andere set mechanische vereisten.
De keuze moet daarom gebaseerd zijn op het werkelijke warmteoverdrachtsmechanisme en de werkomgeving in plaats van de twee materialen als uitwisselbaar te beschouwen.
Silicavezel wordt gebruikt wanneer een textielbasis voor hogere temperaturen vereist is.
Een gealuminiseerde glasvezelhuls kan geschikter zijn voor veel automotive toepassingen met stralingswarmte waar flexibiliteit, een laag profiel en reflecterende bescherming prioriteiten zijn.
Een silicaconstructie kan worden overwogen wanneer de thermische omgeving het praktische bereik van conventionele ontwerpen op basis van glasvezel overschrijdt.
De volledige hulsstructuur en de vereiste testcondities moeten de uiteindelijke selectie bepalen.
Een conventionele buisvormige huls werkt het beste rond een relatief consistente kabelboom of kabelbundel.
Als de assemblage het volgende bevat:
kan een gevormd textielschild een betere pasvorm bieden.
BSTFLEX produceert ook Op maat gevormde gealuminiseerde glasvezel hitteschilden voor de automobielindustrie voor componentgeometrieën die niet effectief kunnen worden afgedekt door een conventionele rechte huls.
Bescherming van kabelbomen in de automobielindustrie vereist vaak klantspecifieke afmetingen en productiedetails.
BSTFLEX kan hulzen ontwikkelen op basis van:
Aangepaste opties kunnen zijn:
| RFQ-informatie | Waarom het belangrijk is |
|---|---|
| Buitendiameter van de kabelboom | Bepaalt de maat van de huls |
| Beschermde lengte | Definieert de lengte van het afgewerkte onderdeel |
| Afmetingen van de connector | Bepaalt of installatie door opschuiven mogelijk is |
| Type warmtebron | Identificeert de thermische omgeving |
| Temperatuur van de warmtebron | Definieert de thermische ernst |
| Minimale vrije ruimte | Belangrijk voor prestaties bij stralingswarmte |
| Maximale temperatuur van de kabelboom | Definieert de vereiste temperatuurverlaging |
| Installatiemethode | Bepaalt of de constructie buisvormig of verwijderbaar is |
| Mechanische vereisten | Definieert behoeften op het gebied van slijtvastheid, flexibiliteit en retentie |
| Blootstelling aan vloeistoffen | Helpt bij het selecteren van het complete materiaalsysteem |
| Jaarlijkse hoeveelheid | Beïnvloedt de productiemethode en gereedschappen |
| Vereiste tests | Definieert validatievereisten |
Een praktisch selectieproces begint met vijf vragen:
Zodra deze condities bekend zijn, kunnen het materiaal, de diameter, de wandconstructie, de sluitmethode en de lengte van de kous nauwkeuriger worden gekozen.
BSTFLEX produceert reflecterende thermische beschermingsproducten voor kabelbomen, kabels, slangen en vloeistofleidingen in de automobielindustrie. Beschikbare constructies zijn onder meer buisvormige gealuminiseerde glasvezelkousen, genaaide reflecterende kousen, wikkelkousen, klittenbandontwerpen, kousen met drukknoopsluiting, zelfsluitende kousen en op maat gemaakte hitteschilden.
Bezoek voor het volledige assortiment reflecterende kousen de Gealuminiseerde hittebestendige kous categorie.
Zie voor een bredere selectie van materialen en ontwerpen Hittebestendige kousen voor kabelbomen in de automobielindustrie: materialen, ontwerpen en toepassingen.
Stuur voor een project op maat de diameter van de kabelboom, de beschermde lengte, de afmetingen van de connectoren, de temperatuur van de warmtebron, de speling, de vereiste temperatuur van de kabelboom, het jaarlijkse volume en de toepasselijke klantspecificaties. BSTFLEX kan de toepassing evalueren en een geschikte kousconstructie aanbevelen voor prototype- en productielevering.
Een gealuminiseerde glasvezelkous is een flexibele thermische beschermingskous die een basis van glasvezeltextiel combineert met een reflecterend aluminium buitenoppervlak. Het wordt veel gebruikt om blootstelling aan stralingswarmte rondom bedrading, kabels en slangen in voertuigen te verminderen.
Ja. Het wordt veel gebruikt waar kabelbomen in de buurt van uitlaatspruitstukken, turbo's, katalysatoren, transmissies of andere bronnen van stralingswarmte worden geleid.
Beide termen kunnen reflecterende thermische bescherming op basis van glasvezel beschrijven, maar de buitenste reflecterende laag kan verschillende constructies gebruiken, zoals aluminiumfolie, gealuminiseerde folie of gealuminiseerde stof. De volledige materiaalspecificatie moet worden beoordeeld in plaats van alleen te vertrouwen op de productnaam.
Een reflecterende gealuminiseerde kous is voornamelijk nuttig voor bescherming tegen stralingswarmte. Als de kous direct in contact komt met een zeer heet oppervlak, wordt geleidingswarmte belangrijker en kan extra isolatie of een andere beschermende opstelling vereist zijn.
Meet de normale en maximale buitendiameter van de kabelboom en houd rekening met de grootte van de connector, aftakpunten en de installatiemethode. De kous moet passen zonder overmatige compressie, terwijl deze goed aansluit rond het beschermde gedeelte.
Ja, als er gebruik wordt gemaakt van een wikkel-, klittenband-, drukknoop- of zelfsluitende constructie. Een conventionele buisvormige kous moet normaal gesproken worden geïnstalleerd voordat grote connectoren worden gemonteerd.
Ja. BSTFLEX kan kousen op maat snijden en aangepaste componenten vervaardigen volgens tekeningen, afmetingen of monsters.
Ja. Meerlaagse ontwerpen kunnen een reflecterend buitenoppervlak combineren met extra textiel- of isolatielagen waar een grotere thermische scheiding vereist is.
Stuur de diameter van de kabelboom, de beschermde lengte, de afmetingen van de connectoren, de temperatuur van de warmtebron, de minimale speling, de maximaal toegestane temperatuur van de kabelboom, de installatiemethode, de vereiste testspecificaties en de geschatte jaarlijkse hoeveelheid.
