Warmtebeheer van uitlaatsystemen is niet langer beperkt tot het voorkomen dat een hete pijp nabijgelegen onderdelen raakt. Moderne voertuigplatforms plaatsen uitlaatspruitstukken, turbocompressoren, katalysatoren, sensoren, bedrading, brandstofsystemen en elektronische modules in steeds compactere ruimtes. Het resultaat is een veeleisende thermische omgeving waarin de keuze van materiaal voor een hitteschild voor auto's rechtstreeks invloed kan hebben op de levensduur van onderdelen, verpakkingsvrijheid en betrouwbaarheid van het voertuig.
Er bestaat geen enkel metaal dat ideaal is voor elke uitlaatlocatie. Een onderscherm dat zich enkele centimeters van een uitlaatpijp bevindt, heeft andere vereisten dan een schild dat rond een turbocompressor of katalysator is gemonteerd. Ingenieurs selecteren daarom het materiaal voor het hitteschild van het uitlaatsysteem op basis van de werkelijke warmtebron, beschikbare luchtspleet, onderdeelgeometrie, trillingsniveau, blootstelling aan corrosie en gewichtsdoelstelling.
BSTFLEX produceert geperste metalen materialen voor hitteschilden voor projecten op het gebied van thermisch beheer in de automobielsector en industrie, waaronder thermische barrièresheet van roestvrij staal, geperst aluminium materiaal voor hitteschilden en Alloy 625 Inconel-materiaal voor hitteschilden.
De temperatuur rond een uitlaatsysteem is niet uniform. De thermische belasting verandert aanzienlijk van de ene locatie naar de andere, waardoor het specificeren van één materiaal voor een hitteschild voor een volledig voertuig kan leiden tot onnodig gewicht, buitensporige kosten of onvoldoende bescherming.
De meest veeleisende gebieden bevinden zich doorgaans rond de motor en het nabehandelingssysteem van de uitlaat. Typische hete zones zijn:
Het doel van het schild is normaal gesproken om de stralingswarmte die nabijgelegen onderdelen bereikt te verminderen in plaats van alleen het hete oppervlak af te dekken. Effectief thermisch beheer van voertuigen hangt daarom af van het materiaal, de geometrie van het schild, de bevestigingsmethode en de luchtruimte tussen de warmtebron en de barrière.
Voor de meeste automobielprogramma's dekken drie metaalfamilies het grootste deel van de vereisten voor starre hitteschilden: aluminium, roestvrij staal en hoogwaardige nikkellegeringen zoals Inconel 625.
| Locatie in het voertuig | Gebruikelijke materiaalkeuze | Belangrijkste ontwerpreden |
|---|---|---|
| Stralingsbarrière in de motorruimte | Aluminium | Laag gewicht en goede reflectie van stralingswarmte |
| Afscherming van uitlaat onder de carrosserie | Aluminium of roestvrij staal | Dekking van grote oppervlakken met gecontroleerd gewicht |
| Uitlaatspruitstuk | Roestvrij staal | Thermische cycli en mechanische duurzaamheid |
| Katalysator | Roestvrij staal | Blootstelling aan hoge temperaturen, trillingsbestendigheid en corrosiebestendigheid |
| Uitlaatdemper en geluiddemper | Aluminium of roestvrij staal | Afhankelijk van temperatuur, positie en voertuigomgeving |
| Turbocompressorzone | Roestvrij staal of Inconel 625 | Hogere thermische belasting en herhaalde warmtecycli |
| Motorsport en extreme uitlaatgebieden | Inconel 625 | Hoge-temperatuursterkte en oxidatieweerstand |
Deze tabel is een uitgangspunt en geen universele specificatie. Materiaaldikte, legeringskwaliteit, afstand tot het uitlaatoppervlak en componentgeometrie kunnen de uiteindelijke prestaties aanzienlijk veranderen.

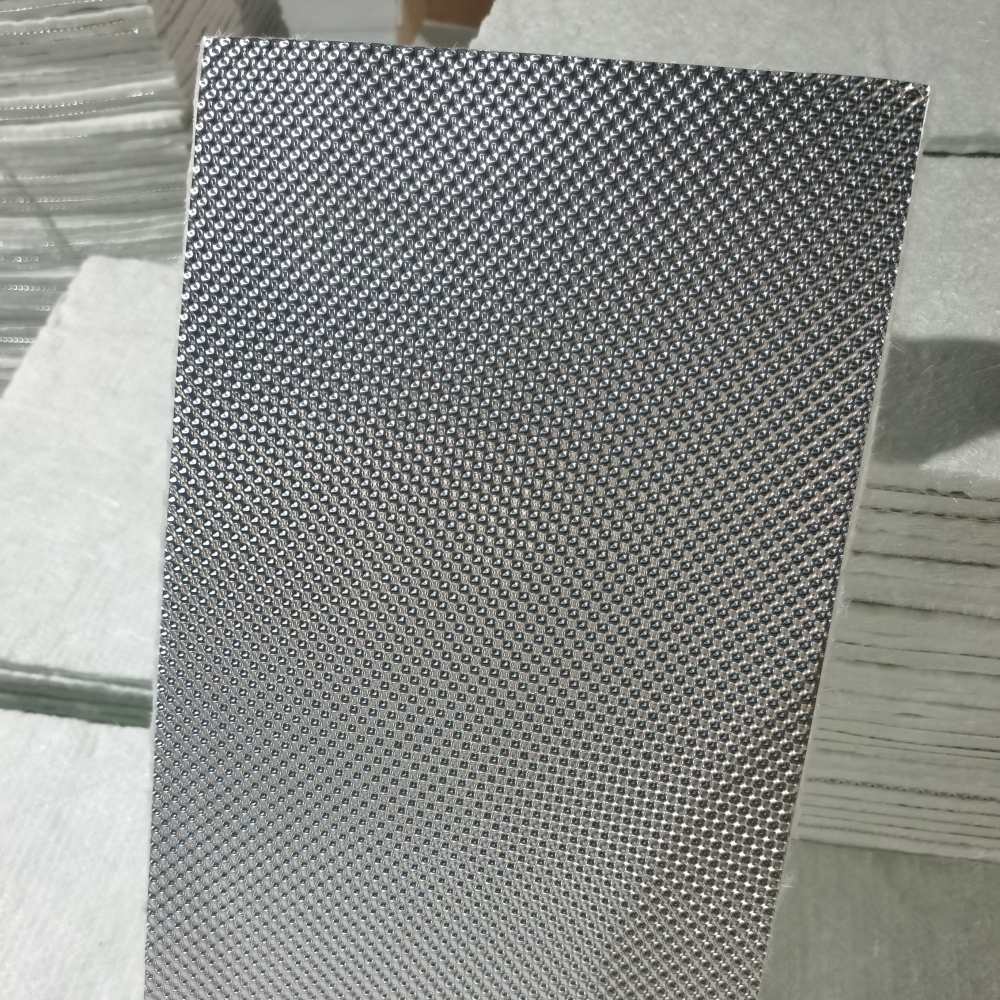

Een uitlaatspruitstuk is een van de moeilijkste locaties voor een star metalen hitteschild. Het schild kan dicht bij de warmtebron worden geïnstalleerd, worden blootgesteld aan motortrillingen en herhaaldelijk worden blootgesteld aan wisselingen tussen omgevingstemperaturen en verhoogde bedrijfstemperaturen.
Om deze reden wordt roestvrij staal algemeen beschouwd als een praktisch materiaal voor hitteschilden van uitlaatspruitstukken. De combinatie van mechanische sterkte, oxidatieweerstand en corrosiebestendigheid maakt het geschikt voor gevormde schilden die hun geometrie moeten behouden tijdens herhaalde verwarmings- en afkoelcycli.
De reliëfplaat van roestvrij staal als thermische barrière van BSTFLEX is ontworpen voor toepassingen waarbij een dunne metalen constructie extra stijfheid vereist. Het reliëfprofiel versterkt de plaatgeometrie zonder uitsluitend afhankelijk te zijn van een grotere metaaldikte.
Katalysatoren kunnen geconcentreerde thermische belastingen veroorzaken onder het voertuig en dicht bij de vloer van het passagierscompartiment, bedrading, remleidingen, brandstofsystemen of andere temperatuurgevoelige onderdelen. Een schild voor een katalysator moet daarom bestand zijn tegen zowel thermische blootstelling als de zware mechanische omgeving onder een voertuig.
Roestvrij staal wordt vaak gekozen omdat het bestand is tegen hitte, wegverontreiniging en herhaalde trillingen terwijl het zijn structurele stabiliteit behoudt. Afhankelijk van de constructie van het schild kan een gestanste of van reliëf voorziene roestvrijstalen laag ook worden gecombineerd met een luchtspleet of isolatielaag om het thermische barrière-effect te vergroten.
Voor minder zware secundaire barrières die verder van de katalysator zijn geplaatst, kan lichtgewicht aluminium ook geschikt zijn. De ontwerpkeuze moet gebaseerd zijn op gemeten of berekende thermische omstandigheden en niet alleen op de naam van het onderdeel.
Een hitteschild aan de onderzijde van het voertuig bedekt vaak een veel groter oppervlak dan een schild voor een spruitstuk. Overmatig materiaalgewicht wordt belangrijker wanneer het schild zich uitstrekt langs een uitlaattunnel, bodemplaat of brandstoftankgebied.
Dit is waar reliëf aluminium hitteschildmateriaal een nuttig technisch voordeel biedt. De lage dichtheid van aluminium maakt het mogelijk om een groot oppervlak te beschermen met relatief weinig extra voertuiggewicht.
Typische toepassingen zijn:
Reliëfvorming is bijzonder nuttig op brede aluminium panelen omdat een driedimensionaal oppervlaktepatroon de stijfheid verhoogt en helpt bij het beheersen van paneelbeweging, trillingen en vervorming.

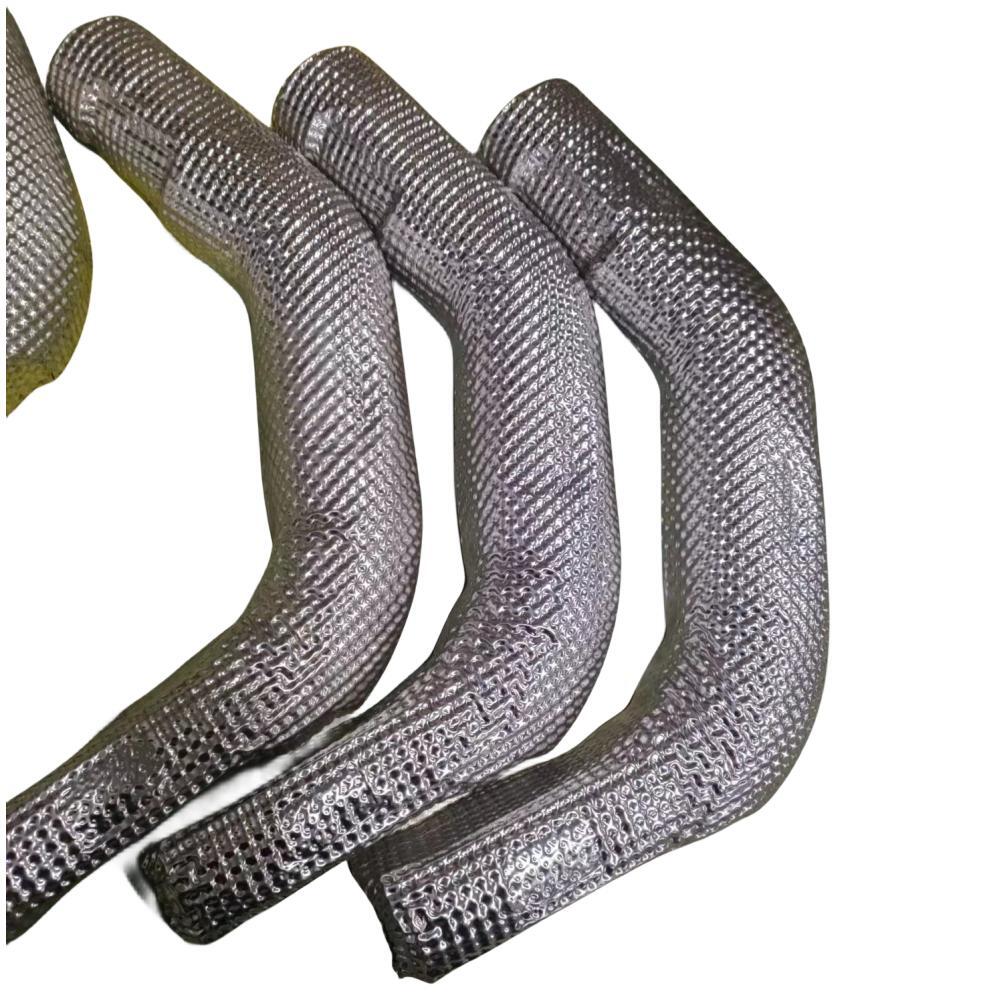

Thermisch beheer van de motorruimte omvat een ander probleem dan directe uitlaatafscherming. Het doel is vaak om te voorkomen dat uitgestraalde warmte van een spruitstuk, turbocompressor of uitlaatpijp aangrenzende inlaatonderdelen, bedrading, elektronische apparaten of carrosseriepanelen opwarmt.
Voor deze secundaire barrières is aluminium vaak een efficiënt materiaal voor hitteschilden van motoren omdat het een laag gewicht, goede vervormbaarheid en effectieve reflectie van stralingswarmte combineert.
Typische aluminium hitteschilden voor de motorruimte kunnen worden geïnstalleerd tussen:
Als het hitteschild zich echter extreem dicht bij een uitlaatcomponent met hoge temperatuur bevindt, kan roestvrij staal of een legering voor hogere temperaturen geschikter zijn.
Een turbocompressor zorgt voor een van de hoogste thermische concentraties in een verbrandingsmotorruimte. Naast hoge bedrijfstemperaturen hebben turbotoepassingen te maken met snelle temperatuurveranderingen, beperkte installatieruimte en intense blootstelling aan stralingswarmte voor nabijgelegen slangen, bedrading en voertuigstructuren.
Roestvrij staal blijft geschikt voor veel productieontwerpen van turbihitteschilden, vooral wanneer de geometrie van het schild en de luchtspleet goed zijn ontworpen. Voor motoren voor zwaar gebruik, duurtoepassingen en uitlaatsystemen voor de autosport kunnen legeringen op nikkelbasis extra prestaties bieden.
BSTFLEX materiaal voor hitteschild van Alloy 625 Inconel is bedoeld voor veeleisende thermische omgevingen die een hogere weerstand tegen oxidatie, corrosie en verlies van mechanische sterkte bij verhoogde temperaturen vereisen.
Inconel moet niet automatisch roestvrij staal vervangen alleen omdat het een hoogwaardigere legering is. Het materiaal heeft hogere kosten en moet normaal gesproken worden gespecificeerd wanneer de bedrijfsomgeving dit rechtvaardigt.
Toepassingen waarvoor Inconel 625 geschikt kan zijn, zijn onder andere:
Waar conventioneel roestvrij staal al voldoet aan de thermische en mechanische eisen, kan het gebruik van Inconel extra kosten met zich meebrengen zonder een wezenlijk systeemvoordeel te bieden. De juiste materiaalkeuze is daarom een balans tussen thermische prestaties, duurzaamheid, productievereisten en totale programmakosten.
Een veelgemaakte fout bij het ontwerp van hitteschilden is dat men zich alleen richt op de legering en de afstand tussen het schild en de warmtebron negeert.
Een luchtspleet kan de prestaties van een metalen thermische barrière aanzienlijk beïnvloeden. In plaats van het hitteschild direct tegen het hete onderdeel te plaatsen, creëren ingenieurs vaak een gecontroleerde scheiding die de geleidende warmteoverdracht beperkt en het metalen oppervlak voornamelijk als stralingsbarrière laat functioneren.
Belangrijke ontwerpparameters zijn onder andere:
Daarom kan een dunner hitteschild dat correct is geplaatst beter presteren dan een zwaardere plaat die met een slechte thermische tussenruimte is geïnstalleerd.
Metalen hitteschilden voor auto's worden vaak voorzien van reliëf omdat zeer dunne vlakke platen mogelijk niet de benodigde stijfheid hebben voor grote of complexe onderdelen. Het toevoegen van een gevormd patroon verandert het structurele gedrag van de plaat en stelt ingenieurs in staat lichtgewicht componenten met verbeterde stijfheid te creëren.
Afhankelijk van het ontwerp kan reliëfvorming helpen bij:
Verschillende reliëfgeometrieën kunnen worden ontwikkeld op basis van de vereiste plaatdikte, het vormingsproces en de vorm van het afgewerkte onderdeel.

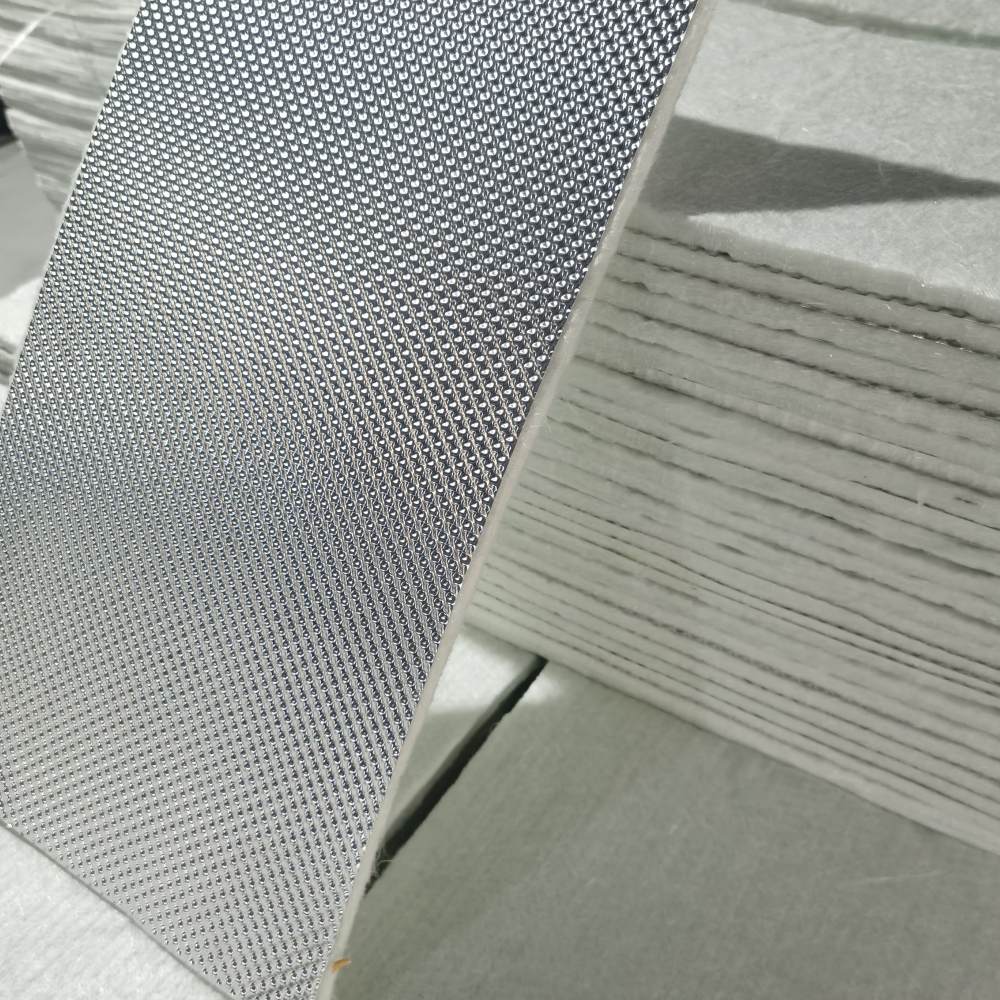

Niet elk thermisch probleem kan worden opgelost met één enkele metaallaag. Hoge thermische belastingen of beperkte inbouwruimte kunnen een meerlaagse schildconstructie vereisen.
Een enkele geëmbosseerde metalen plaat is geschikt wanneer vermindering van stralingswarmte en mechanische scheiding voldoende zijn. Bij veeleisendere systemen kunnen twee metalen huiden worden toegepast met een luchtruimte of een isolatielaag ertussen.
Meerlaagse constructies kunnen nuttig zijn rond:
Het voordeel van een meerlaagse constructie moet worden afgewogen tegen het extra gewicht, de complexiteit van het vormen en de productiekosten.
Een grotere metaaldikte kan de mechanische sterkte verbeteren, maar dikker materiaal zorgt niet automatisch voor een naar verhouding betere thermische barrière.
Een hitteschild beheert voornamelijk stralingsenergie en beperkt de warmteoverdracht naar nabijgelegen componenten. De effectiviteit ervan hangt daarom sterk af van oppervlaktekenmerken, geometrie en afstand. Het selecteren van onnodig dik metaal kan het componentgewicht en materiaalverbruik verhogen zonder het onderliggende thermische ontwerpprobleem op te lossen.
Voor OEM-ontwikkeling moet de plaatdikte worden gekozen in combinatie met:
Een nuttige specificatie voor een hitteschild moet meer beschrijven dan alleen de naam van het metaal. Door realistische toepassingsgegevens te verstrekken, kan de fabrikant een geschikte constructie aanbevelen en worden onnodige ontwikkelingscycli beperkt.
Technische informatie omvat doorgaans:
Wanneer het materiaal nog niet is gespecificeerd, kan BSTFLEX de installatieomstandigheden beoordelen en klanten helpen bij het evalueren van opties voor hitteschilden van aluminium, roestvast staal en Inconel.
Dezelfde principes voor materiaalkeuze gelden ook buiten personenauto's. Starre metalen thermische barrières zijn eveneens nodig in bedrijfsvoertuigen, landbouwmachines, bouwmaterieel, ATV's, motorfietsen, generatoren en andere door motoren aangedreven apparatuur.
Zwaar materieel kan een moeilijkere omgeving creëren omdat uitlaatsystemen gedurende lange perioden onder belasting werken en kunnen worden blootgesteld aan stof, modder, vocht en mechanische impact. In deze situaties kunnen materiaaldurzaamheid en het bevestigingsontwerp belangrijker worden dan het bereiken van het laagst mogelijke gewicht van het hitteschild.
Bij prestatie- en racevoertuigen kunnen de technische prioriteiten opnieuw verschuiven naar extreme temperatuurbestendigheid, compacte inbouw en bescherming van componenten die zeer temperatuurgevoelig zijn.
BSTFLEX levert verschillende starre materialen voor hitteschilden, zodat klanten het metaal kunnen afstemmen op de thermische zone in plaats van één materiaal voor elke toepassing te moeten gebruiken.
Geschikt voor uitlaatspruitstukken, katalysatoren, dempers, uitlaatpijpen en mechanisch veeleisende hete zones in de auto-industrie.
Bekijk materiaal voor hitteschild van roestvrij staal
Geschikt voor lichtgewicht bodemplaatschilden, motorruimtebarrières, transmissietunnels en secundaire bescherming tegen stralingswarmte.
Bekijk materiaal voor aluminium hitteschild
Geschikt voor turbocompressoren, uitlaatsystemen voor motorsport en andere toepassingen waarbij extreme hitte en zware bedrijfsomstandigheden een hoogwaardige nikkellegering rechtvaardigen.
Bekijk materiaal voor Inconel 625-hitteschild
Het beste materiaal voor een hitteschild in de auto-industrie hangt af van de installatiezone. Aluminium wordt vaak gebruikt voor lichtgewicht barrières tegen stralingswarmte, roestvrij staal wordt veel gekozen rond uitlaatcomponenten en Inconel-legeringen worden gebruikt waar uitzonderlijk hoge thermische en mechanische eisen dit rechtvaardigen.
Roestvrij staal is een veelgebruikt uitgangspunt voor uitlaathitteschilden omdat het temperatuurbestendigheid, mechanische sterkte en corrosiebestendigheid combineert. Aluminium kan geschikt zijn voor secundaire barrières die verder van de warmtebron liggen, terwijl Inconel kan worden overwogen voor extreme uitlaatomstandigheden.
Roestvrij staal wordt veel gebruikt voor hitteschilden van uitlaatspruitstukken omdat de toepassing te maken heeft met hoge stralingswarmte, trillingen en herhaalde thermische cycli. De uiteindelijke materiaalkeuze moet rekening houden met de werkelijke bedrijfstemperatuur, de afstand tot het spruitstuk en de constructie van het schild.
Roestvrij staal is geschikt voor veel hitteschilden van productieturbocompressoren. Turbosystemen met hoog vermogen voor races en extreme temperaturen kunnen een nikkelgebaseerd materiaal zoals Inconel 625 vereisen.
Ja. Aluminium is effectief als lichtgewicht barrière tegen stralingswarmte wanneer de bedrijfstemperatuur en afstand tot de uitlaatbron geschikt zijn. Het is bijzonder nuttig voor schilden aan de onderzijde van het voertuig en in de motorruimte waar gewichtsvermindering belangrijk is.
Het geëmbosseerde profiel verhoogt de stijfheid van dun plaatmateriaal, waardoor fabrikanten het gewicht kunnen verminderen terwijl de vorm en weerstand tegen trillingen behouden blijven. De thermische prestaties hangen vervolgens af van het volledige ontwerp, inclusief de luchtspleet en de plaatsing van het schild.
Ja. BSTFLEX ondersteunt OEM-projecten voor thermische bescherming met aangepaste materiaaldiktes, plaatafmetingen, embossingpatronen en toepassingsspecifieke ontwikkeling. Klanten kunnen tekeningen, monsters of installatie-informatie verstrekken voor evaluatie.
De meest effectieve strategie voor thermisch beheer van uitlaten is niet om te zoeken naar één universeel superieur materiaal. Het is om het voertuig in thermische zones te verdelen en voor elke locatie een geschikt materiaal toe te passen.
Aluminium is zeer effectief wanneer het doel lichtgewicht beheersing van stralingswarmte is. Roestvrij staal biedt meer duurzaamheid rond hetere uitlaatcomponenten. Inconel 625 wordt gereserveerd voor zware thermische omgevingen waar conventionele autometalen mogelijk niet langer de vereiste prestaties tijdens gebruik bieden.
Voor een nieuw uitlaat-, motorruimte- of bodemplaatproject kan BSTFLEX uw warmtebron, installatieruimte, metaaldikte en vormvereisten beoordelen. Stuur de toepassingsgegevens, tekening of het monster om een geschikt materiaal voor een hitteschild in de auto-industrie te bespreken en een offerte aan te vragen.
