Kabelbomen in voertuigen delen steeds vaker beperkte ruimte met uitlaatspruitstukken, turbo's, katalysatoren, EGR-componenten, transmissies en andere systemen met hoge temperaturen. In deze gebieden kan een standaard slijtvaste huls of kabelkous weliswaar beschermen tegen mechanische slijtage, maar biedt deze weinig controle over thermische blootstelling.
Een hittebeschermende huls voor kabelbomen in de automobielindustrie voegt een thermische barrière toe rond de kabelboom, terwijl de flexibiliteit behouden blijft die nodig is voor de routing en assemblage in het voertuig. De juiste oplossing hangt van meer af dan alleen een maximaal temperatuurgetal. Ingenieurs moeten ook rekening houden met de manier waarop hitte de kabelboom bereikt, de afstand tot de warmtebron, de beschikbare vrije ruimte, de diameter van de kabelboom, de geometrie van de connector, de installatievolgorde en de vereiste onderhoudbaarheid.
BSTFLEX produceert meerdere vormen van thermische bescherming voor voertuigbedrading, van gealuminiseerde hittebeschermende hulzen voor stralingshitteafscherming tot textielhulzen voor hoge temperaturen en component-specifieke gevormde hitteschilden.
Elektrische bedrading wordt vaak door motorcompartimenten, transmissies, uitlaatzones en gebieden onder de carrosserie geleid waar de omgevingstemperaturen aanzienlijk hoger kunnen zijn dan de temperaturen in de rest van het voertuig.
Veelvoorkomende nabijgelegen warmtebronnen zijn onder meer:
Langdurige thermische blootstelling kan de veroudering van kabelmantels, leidingen, tapes, clips, connectoren en andere polymeercomponenten versnellen. Gelokaliseerde hoge temperaturen kunnen daarom een probleem worden voor de betrouwbaarheid van de kabelboom, zelfs wanneer de kabelboom de warmtebron niet fysiek raakt.
Het doel van een hitteschild voor kabelbomen is om de thermische belasting die deze componenten bereikt te verminderen, terwijl de kabelboom zijn beoogde routing kan volgen.
Bepaal voordat u een huls kiest hoe hitte de kabelboom bereikt. Verschillende warmteoverdrachtsmechanismen kunnen verschillende beschermende constructies vereisen.
Stralingshitte verplaatst zich van een heet oppervlak naar de kabelboom zonder direct fysiek contact. Uitlaatspruitstukken, turbo's en katalysatoren zijn veelvoorkomende bronnen van stralingshitte in voertuigen.
Een reflecterend buitenoppervlak is in deze omstandigheden bijzonder nuttig. Daarom worden aluminiumfolie en gealuminiseerde textielconstructies veel gebruikt voor voertuigbedrading die in de buurt van uitlaatcomponenten wordt geleid.
Een kabelboom kan zich in een over het algemeen heet motorcompartiment bevinden, zelfs als er geen enkele warmtebron direct op gericht is. In deze situatie worden isolatiedikte, textielconstructie en het temperatuurvermogen van alle lagen steeds belangrijker.
Als de huls of kabelboom een heet onderdeel raakt, kan hitte door geleiding worden overgedragen. Een dun reflecterend oppervlak alleen mag niet worden beschouwd als vervanging voor voldoende isolatie, luchtspeling of verbeterde routing.
Om deze reden moet het selecteren van een thermisch beschermingssysteem voor kabelbomen beginnen bij de werkelijke thermische omgeving in plaats van een product alleen op basis van het uiterlijk te kiezen.
Geen enkele hulsconstructie is ideaal voor elke locatie in een voertuig. De volgende materialen pakken verschillende combinaties van stralingshitte, omgevingstemperatuur, flexibiliteit, slijtage en installatievereisten aan.
Een gealuminiseerde glasvezelhuls combineert een reflecterend aluminium buitenoppervlak met een dragende laag op basis van glasvezel. Het is een van de meest nuttige constructies waar stralingshitte van een uitlaatcomponent het voornaamste probleem is.
Typische toepassingen zijn onder meer:
Verschillende ontwerpen kunnen gebruikmaken van aluminiumfolie, gealuminiseerde folie of gealuminiseerd weefsel in combinatie met gevlochten, geweven of genaaide glasvezelstructuren.
Zie de BSTFLEX Gealuminiseerde hittebestendige huls-assortiment voor reflecterende hulzen ontworpen voor kabelbomen, kabels, slangen en vloeistofleidingen in de automobielsector.

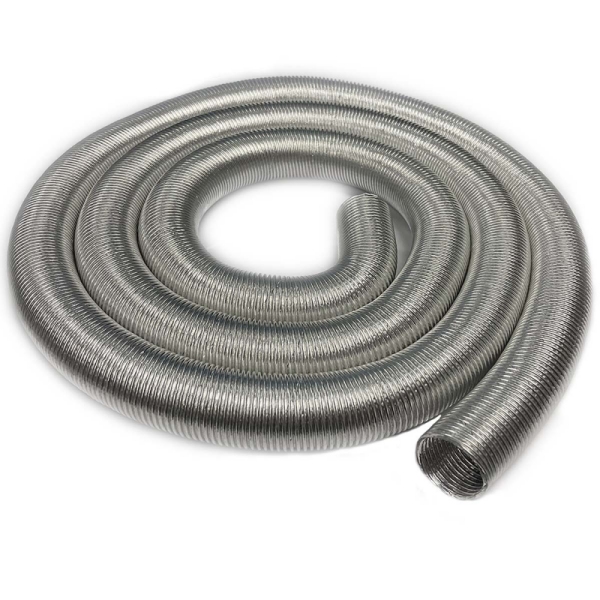

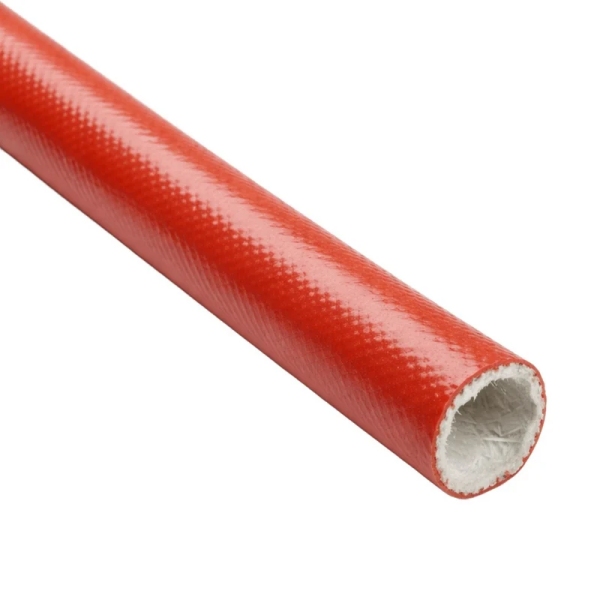

Met siliconen gecoate glasvezelconstructies zijn nuttig wanneer de beschermhuls een hoge temperatuurbestendigheid moet combineren met flexibiliteit en weerstand tegen gangbare industriële of automobielomgevingen.
Vergeleken met een helder aluminium reflecterend oppervlak wordt dit type huls doorgaans gekozen voor een andere thermische vereiste. Het kan geschikt zijn wanneer de kabelboom een duurzame textielbarrière nodig heeft en de toepassing gepaard gaat met een verhoogde omgevingstemperatuur of lokale blootstelling in plaats van voornamelijk intense reflectie van stralingswarmte.
Basaltvezel kan worden gebruikt in flexibele hittebestendige hulzen waar de voorkeur uitgaat naar een textielconstructie van minerale vezels. Het biedt een alternatief voor conventionele glasvezel voor bepaalde toepassingen voor draad- en kabelbescherming.
De keuze moet gebaseerd zijn op de werkelijke bedrijfstemperatuur, mechanische vereisten, hulsconstructie en blootstelling aan omgevingsfactoren in plaats van alleen op het vezeltype.
Op silica gebaseerde hulzen worden overwogen wanneer de toepassing een textielmateriaal met een hogere temperatuurbestendigheid vereist dan conventionele glasvezelconstructies.
Deze producten kunnen nuttig zijn voor bedradings- en kabelsystemen in de buurt van zeer hete apparatuur of uitlaatgerelateerde componenten, hoewel de routing, slijtvastheid en installatiegeometrie nog steeds moeten worden geëvalueerd.
Wanneer een enkele reflecterende of textiellaag onvoldoende thermische controle kan bieden, kan een meerlaagse huls verschillende functies combineren. Een typisch ontwerp kan gebruikmaken van een reflecterende buitenkant in combinatie met een tussenliggende isolatielaag en een textiele binnenlaag.
De keuze van de laag moet worden bepaald door de vereiste temperatuurverlaging, de beschikbare wanddikte en de installatieruimte.
Het materiaal is slechts één onderdeel van de specificatie. De fysieke constructie van de huls kan bepalen of het praktisch is om deze op de assemblagelijn van het voertuig of op een bestaande kabelboom te installeren.
| Hulsontwerp | Typische toepassing | Installatieoverweging |
|---|---|---|
| Opschuifbare buisvormige huls | Nieuwe kabelboomconstructies voordat connectoren worden geïnstalleerd | Kabelboom moet door de huls worden gevoerd |
| Omwikkelbare huls | Bestaande kabelbomen en constructies met geïnstalleerde connectoren | Kan rond de kabelboom worden aangebracht |
| Huls met klittenbandsluiting | Onderhoudsvriendelijke of achteraf aan te brengen kabelboombescherming | Kan normaal gesproken worden geopend en weer gesloten |
| Huls met drukknoopsluiting | Herhaalbare OEM- of service-installatie | Biedt gedefinieerde mechanische sluitpunten |
| Zelfsluitende huls | Snelle installatie over kabelbundels | Opent voor het invoeren van de kabelboom en sluit rond de bundel |
| Op maat gevormd hitteschild | Vertakkingen, connectoren en onregelmatige kabelboomgeometrie | Ontworpen rond de vorm van het onderdeel |
Een slide-on huls is vaak de eenvoudigste oplossing wanneer thermische bescherming tijdens de productie van de kabelboom kan worden aangebracht. Het biedt een continue, rondom lopende dekking en vermijdt extra sluitingsmateriaal.
Voltooide autokabelbomen hebben echter vaak connectoren, klemmen, montageclips of vertakkingen die veel groter zijn dan de hoofdkabelbundel. In deze gevallen kan het over de assemblage schuiven van een buisvormige huls onpraktisch zijn.

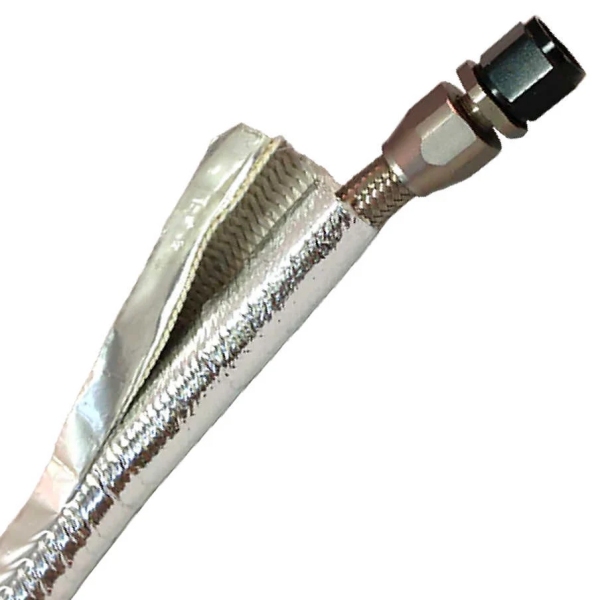

Een wrap-around constructie zorgt ervoor dat de hittebestendige huls voor kabelbomen na de assemblage van de kabelboom kan worden geïnstalleerd. Afhankelijk van onderhouds- en OEM-vereisten kan de sluiting worden voorzien door klittenband, drukknopen, overlappende textielstructuren of andere mechanische methoden.
Uitlaatspruitstukken vormen een van de meest voorkomende uitdagingen op het gebied van stralingswarmte in een motorruimte. Bedrading kan in de buurt passeren vanwege de locatie van sensoren, verpakkingsbeperkingen of de routing die nodig is om op de motor gemonteerde elektrische componenten te bereiken.
Voor deze toepassing moeten ingenieurs het volgende evalueren:
Een reflecterende gealuminiseerde constructie kan de stralingswarmte die de kabelboom bereikt aanzienlijk verminderen wanneer de huls correct naar de warmtebron is gericht en de juiste afstand wordt aangehouden.
Turbocharger-installaties combineren hoge lokale hitte met beperkte inbouwruimte. Bedrading kan dienen voor boost-controlecomponenten, uitlaatsensoren, actuatoren of nabijgelegen motorsystemen terwijl deze dicht langs het turbinehuis en de uitlaatpijpen loopt.
Deze toepassingen vereisen vaak een combinatie van reflectie van stralingswarmte, thermische isolatie en een veilige positionering van de huls. Een huls die tijdens het gebruik van het voertuig verschuift van het beschermde gedeelte, biedt mogelijk niet de beoogde dekking.
Voor beperkte geometrieën kan het thermisch beheersysteem een kabelboomhuls combineren met een apart turbo- of uitlaathitteschild in plaats van te vertrouwen op één enkel beschermingsonderdeel.
Transmissiekabelbomen zijn een andere belangrijke toepassing voor thermische beschermingshulzen in de automobielsector. Kabelbomen kunnen langs het transmissiehuis, het uitlaatsysteem of andere hete componenten worden geleid, terwijl ze nog steeds een gecontroleerde positionering en betrouwbare elektrische prestaties vereisen.
Een huls voor een transmissiekabelboom kan worden vervaardigd als een eenvoudig buisvormig onderdeel of worden ontwikkeld als een onderdeelspecifieke assemblage met uitsparingen, positioneringskenmerken, bevestigingsmiddelen of versterkte uiteinden.
Voor OEM-projecten met hogere volumes worden dimensionale herhaalbaarheid en assemblagemethode net zo belangrijk als het ruwe hulsmateriaal. Het beschermende onderdeel moet consistent op de kabelboom passen en tijdens het gebruik van het voertuig in de beoogde positie blijven.
Sensoren voor uitlaatgastemperatuur, zuurstofsensoren, druksensoren en andere motor- of nabehandelingscomponenten vereisen vaak dat bedrading door thermisch veeleisende gebieden loopt.
Een compact hitteschild voor autobedrading kan het kabelgedeelte beschermen terwijl het nog steeds routing rond connectoren, clips en beugels mogelijk maakt.
Belangrijke specificatiepunten zijn onder meer:
Een cilindrische huls werkt goed wanneer de geometrie van de kabelboom redelijk uniform is. Het wordt minder effectief of moeilijk te installeren wanneer het beschermde onderdeel grote vertakkingen, gegoten connectoren, clips of complexe driedimensionale overgangen bevat.
In deze toepassingen kan een gevormd textielhitteschild worden gesneden, genaaid en rond de eigenlijke assemblage worden gevormd.

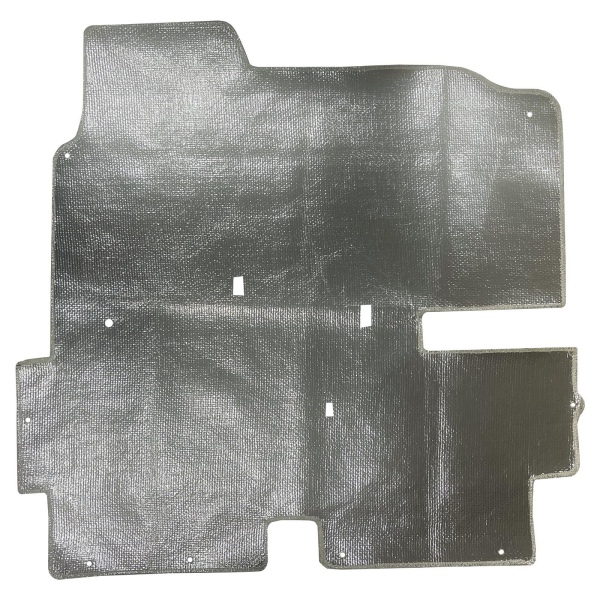

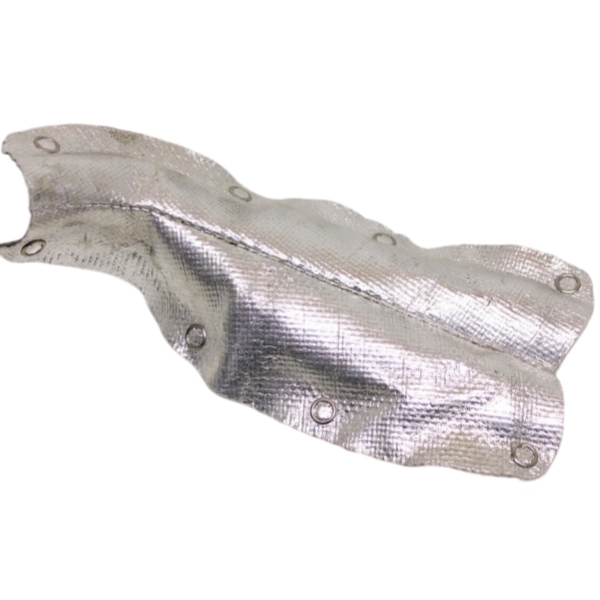

BSTFLEX produceert ook Op maat gevormde gealuminiseerde glasvezel hitteschilden voor de automobielindustrie voor auto-onderdelen die niet adequaat kunnen worden beschermd door een conventionele rechte huls.
SAE J2302 is een testmethode die wordt gebruikt om de thermische effectiviteit van huls-, slang- en tape-isolatie tegen stralingswarmte te evalueren. Het vergelijkt de oppervlaktetemperatuur van een gestandaardiseerd testlichaam met en zonder het beschermende materiaal onder gedefinieerde warmtebroncondities.
Dit onderscheid is belangrijk omdat de nominale temperatuurcapaciteit van een materiaal en het vermogen ervan om stralingswarmte die een kabelboom bereikt te verminderen, niet dezelfde eigenschap zijn.
Voor OEM-projecten waar SAE J2302 of een andere klantspecifieke thermische test vereist is, moet de relevante hulsconstructie worden geëvalueerd onder de gespecificeerde testcondities. Een leverancier mag er niet vanuit gaan dat een algemene temperatuurclassificatie van een materiaal automatisch voldoet aan een voertuigspecifieke thermische vereiste.
Een nuttige offerteaanvraag bevat meer informatie dan alleen de vereiste hulsdiameter. De volgende technische gegevens maken het mogelijk om het thermische beschermingssysteem nauwkeuriger te evalueren.
Geef de buitendiameter of het afmetingsbereik van de kabelboom op, de beschermde lengte en eventuele grotere connectoren, aansluitingen, vertakkingspunten of clips.
Identificeer of de kabelboom zich in de buurt van een uitlaatspruitstuk, turbo, katalysator, EGR-leiding, transmissie of een andere warmtebron bevindt.
Geef de bekende temperatuur van de warmtebron, de omgevingstemperatuur en de vereiste maximale temperatuur van de kabelboom op, indien beschikbaar.
Specificeer de minimale afstand tussen de warmtebron en de beschermde kabelboom. Speling kan een belangrijke factor zijn bij de prestaties van stralingswarmteafscherming.
Geef aan of de huls kan worden geïnstalleerd voordat connectoren worden bevestigd of dat deze rond een afgewerkte kabelboom moet worden aangebracht.
De huls moet de kabelboomgeleiding en buigradius kunnen accommoderen zonder onnodige stijfheid of montageproblemen te creëren.
Identificeer vereisten voor slijtvastheid, trillingen, randduurzaamheid, bevestigingsretentie of aanvullende fysieke bescherming.
Geef aan of er mogelijk contact is met motorvloeistoffen, wegverontreiniging, water of andere omgevingscondities die relevant zijn voor de installatie in het voertuig.
Voeg toepasselijke klantspecificaties, thermische testmethoden, materiaaleisen en documentatievereisten toe aan het begin van het project.
Thermische beschermingscomponenten voor de automobielindustrie vereisen vaak meer maatwerk dan standaard industriële hulzen. De kabelboom kan een gedefinieerde montagepositie, beperkte speling, meerdere vertakkingspunten of een vast installatieproces aan de assemblagelijn hebben.
BSTFLEX kan thermische beschermingscomponenten vervaardigen op basis van klanttekeningen, afmetingen of fysieke monsters. Afhankelijk van het ontwerp kan maatwerk het volgende omvatten:
Er is geen universele huls die voor elke kabelboom in de automobielsector moet worden gespecificeerd. Begin bij het dominante thermische probleem.
Als er intense stralingswarmte afkomstig is van een nabijgelegen uitlaatcomponent, is een gealuminiseerde reflecterende constructie vaak de eerste technologie om te evalueren.
Als de kabelboom wordt blootgesteld aan een over het algemeen hoge omgevingstemperatuur of een duurzame textielbarrière vereist, kan glasvezel, met siliconen gecoat glasvezel, basalt, silica of een meerlaagse constructie geschikter zijn.
Als de kabelboom al is geassembleerd, kan een wikkelhuls, klittenband, drukknoop of zelfsluitende huls voorkomen dat elektrische componenten moeten worden losgekoppeld.
Als de geometrie grote connectoren, vertakkingen of onregelmatige secties bevat, kan een op maat gevormd hitteschild een betere dekking bieden dan een conventionele buisvormige huls.
De uiteindelijke constructie moet altijd worden afgestemd op de werkelijke warmtebron, de vereiste temperatuurverlaging, de installatiegeometrie en de validatievereisten van de OEM.
BSTFLEX produceert hittebeschermingsproducten voor autobedrading, slangen, kabels, vloeistofleidingen en componenten die zich nabij de uitlaat bevinden. Beschikbare technologieën zijn onder meer gealuminiseerde reflecterende hulzen, thermische bescherming op basis van glasvezel, textielhulzen voor hoge temperaturen, verwijderbare wikkelconstructies en op maat gevormde hitteschilden voor de automobielsector.
Stuur voor een OEM- of aangepast project voor thermische bescherming van kabelbomen de afmetingen van de kabelboom, informatie over de warmtebron, installatiefoto's, tekeningen en vereiste specificaties. Deze informatie maakt het mogelijk om de constructie van de huls en de installatiemethode te evalueren voordat er monsters worden gemaakt.
Een hittebeschermingshuls voor kabelbomen is een flexibele thermische barrière die rond autobedrading wordt geïnstalleerd om blootstelling aan hitte van nabijgelegen componenten zoals uitlaatspruitstukken, turbo's, katalysatoren, transmissies en EGR-systemen te verminderen.
Er is niet één beste materiaal voor elke toepassing. Gealuminiseerd glasvezel is bijzonder nuttig voor het afschermen van stralingswarmte, terwijl ander glasvezel, met siliconen gecoat glasvezel, basalt, silica en meerlaagse constructies kunnen worden gekozen voor verschillende combinaties van temperatuur, flexibiliteit en blootstelling aan het milieu.
Ja. Wikkel-, klittenband-, drukknoop- en zelfsluitende ontwerpen kunnen rond veel voltooide kabelbomen worden geïnstalleerd zonder dat grote connectoren door een buisvormige huls hoeven te worden gehaald.
Een reflecterend aluminium oppervlak kan de stralingswarmte die de beschermde kabelboom bereikt verminderen, vooral wanneer de huls naar de warmtebron is gericht en er voldoende afstand wordt gehouden. Direct contact met een heet oppervlak creëert een andere warmteoverdrachtconditie en kan extra isolatie of een verbeterde routing vereisen.
SAE J2302 wordt gebruikt om de thermische effectiviteit van isolatie van hulzen, slangen en tape tegen stralingswarmte onder gedefinieerde testomstandigheden te evalueren. Het moet niet worden verward met een generieke temperatuurclassificatie van materiaal.
Ja. Diameter, lengte, textielstructuur, reflecterend oppervlak, isolatielagen, bevestigingssysteem, uitsparingen, stikwerk en algehele vorm kunnen worden aangepast aan de kabelboom en de installatie.
Nuttige informatie omvat afmetingen van de kabelboom, beschermde lengte, geometrie van connectoren en vertakkingen, type en temperatuur van de warmtebron, speling, vereiste temperatuur van de kabelboom, installatiemethode, verwachte hoeveelheid en toepasselijke OEM-specificaties of validatievereisten.
Bekijk voor reflecterende bescherming van kabelbomen in de automobielsector het BSTFLEX Gealuminiseerde hittebeschermingshuls assortiment of stuur uw tekening en thermische vereisten voor een aanbeveling op maat.
