Een hitteschild voor het schutbord is een thermische barrière die op het schot van de motorruimte wordt aangebracht om te voorkomen dat hitte het paneel en de ruimte erachter bereikt. De taak is niet simpelweg om het grootst mogelijke oppervlak te bedekken. De nuttige dekking is het gebied dat wordt blootgesteld aan de hittebron, terwijl het afgewerkte onderdeel afdichtingen, bedieningselementen, connectoren en servicepunten moet laten werken zoals bedoeld.
Een schutbord biedt zelden één uniforme installatieconditie. Het gedeelte achter een downpipe kan een andere behandeling vereisen dan het bovenste schot. Een doorvoer voor bedrading heeft een gecontroleerde opening nodig en een verwijderbare toegangsplaat moet verwijderbaar blijven. Deze details moeten worden gemarkeerd voordat het isolatiemateriaal voor het schutbord wordt gekozen.
BSTFLEX levert hittebarrièreplaten en -matten voor thermische bescherming in de automobielsector. Voor een op maat gemaakt hitteschild voor het schutbord is het uitgangspunt een dekkingsplan en een operationele vereiste, gevolgd door de selectie van de materiaalconstructie en de bevestigingsmethode.

Gebruik een foto of tekening van de motorzijde om het schot te verdelen in thermische zones en gebieden die vrij moeten blijven. Voeg de positie van nabijgelegen hete componenten toe aan hetzelfde overzicht. Een tekening van alleen het carrosseriepaneel laat niet zien waarom het ene deel van het schild meer aandacht nodig heeft dan het andere.
Identificeer de delen die gericht zijn op het uitlaatspruitstuk, het turbinehuis van de turbo of de downpipe. Noteer hun relatieve posities en de kleinste afstand die tijdens bedrijf wordt verwacht. Controleer de lay-out door de toegestane beweging van de motor en uitlaat, niet alleen wanneer alles koud en stationair is.
De omtrek van het schild moet de blootgestelde zone adresseren zonder contact met de hittebron te introduceren. Wanneer de ruimte onvoldoende is, moet de geometrie of de montageopstelling worden herzien. Een hogere temperatuurclassificatie van de vezels is geen vervanging voor vrije ruimte.
Markeer kabeldoorvoeren, hoezen van de stuurkolom, verwarmingsaansluitingen, kabeldoorvoeren en alle andere penetraties. De barrière heeft vrije ruimte rond deze kenmerken nodig zodat deze geen afdichting verplaatst, een connector belast of een bewegend onderdeel hindert.
Een uitsparing in een hitteschild is geen vervanging voor een doorvoertule of een afgedichte schotdoorvoer. Evenzo repareert het aanbrengen van een reflecterende plaat over een beschadigde opening het schutbord niet. Los defecten in het paneel en de afdichtingscomponenten afzonderlijk op.
Toon afdekkingen, bevestigingsmiddelen, identificatielabels en inspectiepunten die toegankelijk moeten blijven. Identificeer ook waar een schild daadwerkelijk kan worden ondersteund of verlijmd. Een grote ononderbroken vorm kan er op een tekening eenvoudig uitzien, maar onpraktisch worden zodra de omliggende apparatuur is geïnstalleerd.

De term schutbordisolatie kan verschillende behandelingen beschrijven. Reflecterende afscherming aan de motorzijde pakt stralingsblootstelling aan voordat deze het schot bereikt. Isolatie aan de cabinezijde pakt warmteoverdracht binnen de interieurconstructie aan. Geluidsisolerende lagen hebben een ander doel en behoeven hun eigen prestatiespecificatie.
Voor een reflecterende constructie aan de motorzijde is het blootgestelde reflecterende oppervlak gericht naar de stralingsbron. Een reflecterende laag die bedekt is door bekleding of tegen een ander massief oppervlak is gedrukt, biedt niet dezelfde stralingsbarrière-functie. Materiaal dat bedoeld is voor gebruik in de motorruimte moet niet automatisch worden gespecificeerd als een blootgestelde interieurbekleding.
Geen van deze beschrijvingen stelt een brandwerendheidsclassificatie vast. Leid geen vlaminsluiting, rookafdichting of naleving van een voertuigvereiste af uit een vezeltemperatuur of reflectiecijfer. Een aanvullend hitteschild voor het schutbord vervangt niet het originele schot of de vereiste afdichtingen; elke brandprestatie-eis behoeft apart bewijs voor de gespecificeerde constructie.

Vergelijk de bekleding, textiel- of isolatielaag, het lamineersysteem en de bevestiging samen. Twee materialen met vergelijkbare reflecterende oppervlakken kunnen verschillende diktes, flexibiliteit en verlijmingseisen hebben. Vraag details op voor de exacte constructie die wordt geleverd.

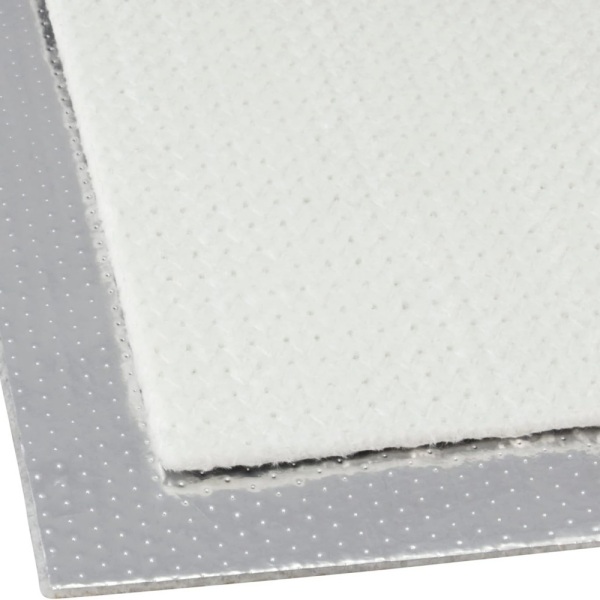

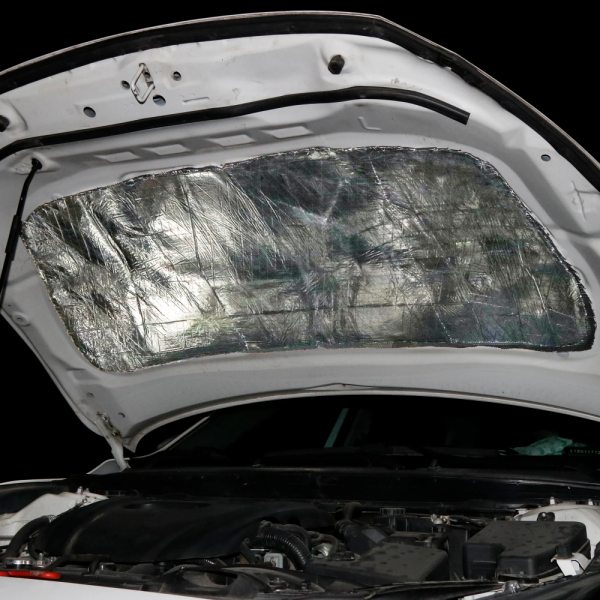

De hitteschildmat van glasvezel met aluminium en zelfklevende achterzijde combineert een aluminium voorzijde, glasvezellaag en zelfklevende achterzijde. Het biedt een startoptie voor op maat te snijden secties op een geschikt paneel.
Bevestig voor een schutbordtoepassing hoe het materiaal ribbels en uitsparingen volgt, waar volledig zelfklevend contact mogelijk is en of de afgewerkte dikte voldoende ruimte laat rond nabijgelegen onderdelen. Goedkeuring moet betrekking hebben op het laminaat en de lijm, niet alleen op de glasvezellaag.
De hittebarrière van silica met aluminium en zelfklevende achterzijde gebruikt een geweven silicabasis met een reflecterende bekleding. Het kan worden beoordeeld voor projecten die silica in de materiaalconstructie vereisen.
Het wijzigen van de basis verhoogt niet automatisch de toegestane temperatuur van de lijmverbinding. Specificeer continue blootstelling, kortstondige pieken en de omstandigheden bij het verlijmde paneel voordat het afgewerkte onderdeel wordt geselecteerd.
BSTFLEX biedt ook een gealuminiseerde aramide hittebarrière voor toepassingen inclusief schutbordbescherming. Dit geeft het project een andere basisoptie zonder aan te nemen dat elke schutbordbarrière glasvezel of silica moet gebruiken.
Identificeer de voorgestelde bevestigingsmethode en de vereiste randondersteuning bij het aanvragen van deze constructie. Ga er niet vanuit dat deze dezelfde zelfklevende achterzijde, hetzelfde lamineersysteem of dezelfde installatieprocedure heeft als een zelfklevende mat.

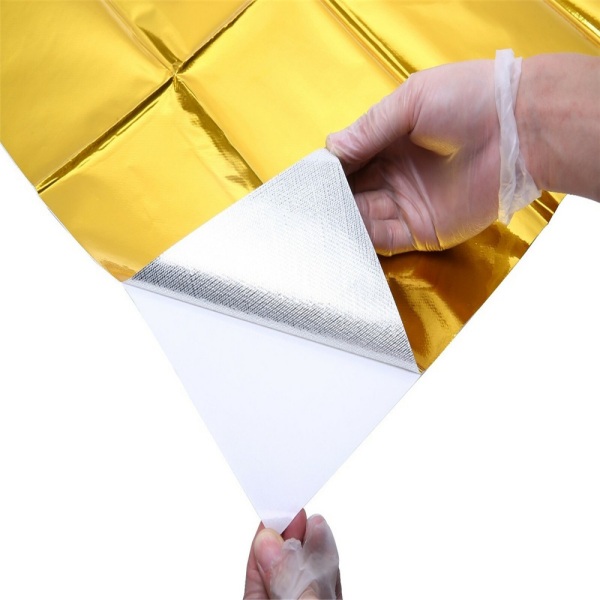

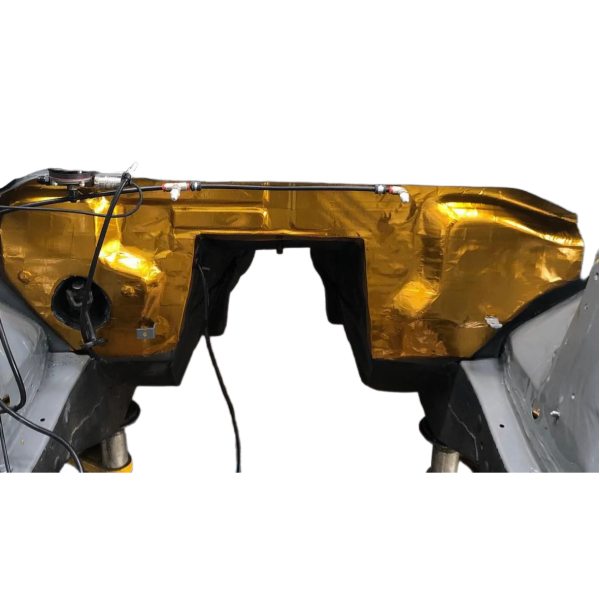

Een zelfklevende gouden hitte-reflecterende plaat kan worden overwogen waar een dunne reflecterende behandeling vereist is op een geschikt schutbord of schotoppervlak. De rol ervan verschilt van die van een dikkere isolatiemat.
Het gouden uiterlijk is geen universele prestatieranking. Vergelijk de gedocumenteerde constructie, temperatuurlimieten en het geïnstalleerde resultaat in plaats van een materiaal te selecteren op basis van kleur. Bevestig de limiet van de reflecterende zijde afzonderlijk van de kleeflimiet.

Een schutbordisolatiemat moet worden gedimensioneerd vanaf herhaalbare referentiepunten. Bepaal kritieke gaten vanaf overeengekomen datums in plaats van vanaf een onregelmatige bijgesneden rand. Vermeld de kijkrichting, zodat de zijde die naar de motor is gericht niet kan worden verward met de zijde die naar de cabine is gericht.
Indelingen voor links- en rechtsgestuurde auto's vereisen mogelijk verschillende omtrekken en openingen. Behandel ze als afzonderlijke tekeningconfiguraties totdat de pasvorm is bevestigd; een gespiegelde vorm is niet automatisch een goedgekeurde tweede versie.
| Tekeningdetail | Informatie om te definiëren |
|---|---|
| Dekkingsgrens | Beschermde zones, buitencontour en gebieden die onbedekt moeten blijven. |
| Onderdeeloriëntatie | Naar de motor gericht oppervlak, installatieweergave, voertuigvariant en tekeningrevisie. |
| Uitsnijdingen en spelingen | Doorvoertulelocaties, onderhoudsopeningen, spelingen voor bewegende onderdelen en kritische positietoleranties. |
| Bevestigingsfuncties | Goedgekeurde bevestigingspunten, toegestane hechtvlakken en eventuele gebieden die vrij moeten blijven van kleefstof. |
| Secties en randen | Afzonderlijke stukken, goedgekeurde naden of overlappen, behandeling van blootliggende randen en maximale lokale dikte. |
| Inspectiereferenties | Afmetingen en pasvormkenmerken die worden gebruikt om het monster goed te keuren en productieonderdelen te controleren. |

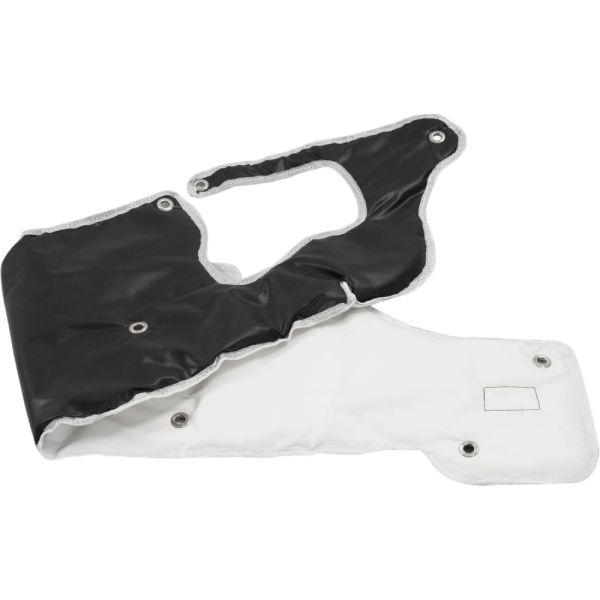

BSTFLEX op maat gestanste warmtereflecterende matten bieden een route van plaatmateriaal naar een gedefinieerde omtrek. De haalbaarheid van uitsnijdingen, smalle secties en lokale dragervereisten wordt beoordeeld aan de hand van het gekozen materiaal en verwerkingsproces.
Bepaal of de barrière wordt geïnstalleerd op een kaal carrosseriepaneel of nadat de motor, kabelbomen en andere apparatuur zijn geplaatst. Een omtrek die past tijdens de carrosseriemontage, kan bij een achteraf gemonteerde installatie onmogelijk te positioneren zijn zonder omliggende componenten te verwijderen.
Als de toegang beperkt is, overweeg dan afzonderlijke secties met een gedefinieerde installatievolgorde. Houd scheidingslijnen waar mogelijk uit de buurt van kritieke openingen en specificeer eventuele overlappen in plaats van monteurs deze op elk voertuig anders te laten maken. Controleer de dikte bij overgangen ten opzichte van de beschikbare speling.
Controleer voor verlijmde secties de werkelijke lak of coating, de staat ervan en de verwachte temperatuur op het kleefvlak. Gebruik voor ingesloten of mechanisch bevestigde secties een goedgekeurde ondersteuningsconstructie en beoordeel de belasting op de bevestigingspunten. Extra bevestigingsmiddelen kunnen een onderdeel op zijn plaats houden, maar maken een oververhitte kleefstof of onstabiel laminaat niet geschikt.
De gedetailleerde vragen over verlijming worden behandeld in de keuzegids voor zelfklevende hitteschilden. Voor de schutbordindeling is de aanvullende eis dat afdichtingen, connectoren en onderhoudskappen bruikbaar blijven nadat de barrière is geïnstalleerd.

Denk aan een schutbord met een uitlaatpijp aan één zijde, een centrale bedradingsconnector en een afneembare kap erboven. Dit is een ontwerpvoorbeeld, geen geteste voertuigconfiguratie.
Eén benadering die kan worden geëvalueerd, is een speciaal naar de uitlaat gericht gedeelte, een gecontroleerde opening rond de connectorafdichting en een afzonderlijke behandeling van de afneembare kap. Die opstelling maakt het mogelijk om het materiaal en de bevestiging aan de hete zijde te beoordelen zonder één doorlopende plaat over elke onderhoudsfunctie te verlijmen.
Het voorbeeld toont niet aan dat een gesegmenteerd schild altijd beter is. Het laat zien waarom de materiaalcontour, het bevestigingsplan en de toegang voor onderhoud samen moeten worden ontwikkeld. Bevestig zowel de dekking als de pasvorm op de werkelijke montage.
Bepaal de meetpunten vóór het testen. Afhankelijk van de doelstelling kunnen dit het paneel aan de motorzijde, een kleefvlak, het schutbord aan de cabinezijde of een aangrenzend temperatuurgevoelig onderdeel zijn. De temperatuur van één locatie mag niet worden gerapporteerd alsof deze alle andere beschrijft.
Gebruik vergelijkbare bedrijfsomstandigheden bij het beoordelen van een verandering: omgevingsomstandigheden, motorbelasting, luchtstroom, testduur en de relevante periode na het uitschakelen. Vermeld de toegestane temperatuur op de geselecteerde locatie in plaats van te vertrouwen op een ongespecificeerde claim van verminderde cabinehitte.
Inspecteer het onderdeel na de overeengekomen thermische en duurzaamheidsevaluatie. Controleer op loslaten, scheiding van lagen, contactsporen, beschadigde uitsnijdingen en beweging bij bevestigingen. Bedien de betrokken bedieningselementen en controleer of inspectiedeksels en connectoren nog steeds zoals bedoeld kunnen worden onderhouden.
Geef de materiaalconstructie, het voltooide patroon en de bevestigingsspecificatie samen vrij. Een wijziging aan de bekleding, drager, coating, omtrek of nabijgelegen uitlaatpositie zou een herziening van de betrokken goedkeuringsvoorwaarden in gang moeten zetten.
Voor OEM's in de automobielindustrie, leveranciers van onderdelen en apparatenbouwers moet de RFQ de installatie toelichten in plaats van alleen te vragen om een plaat die bestand is tegen hoge temperaturen. Stuur een lay-out van de motorzijde, foto's, de positie van de warmtebron, de minimale bedrijfsspeling en het temperatuurdoel voor het beschermde gebied.
Vermeld de voorgestelde materiaaldikte, de afwerking van het montageoppervlak, de bevestigingsvoorkeur en de vereiste uitsnijdingen. Identificeer voertuigvarianten, onderhoudsbeperkingen, monsteraantal en verwachte productiebestellingen. Markeer niet-opgeloste afmetingen of prestatiewaarden als ontwikkelingspunten in plaats van ze te presenteren als goedgekeurde specificaties.
BSTFLEX kan het verzoek beoordelen via zijn productiediensten voor hittebestendige materialen en OEM-leveringsdiensten. Vellen, gesneden panelen en gevormde blanks kunnen worden besproken op basis van de gekozen constructie en tekeningvereisten.
Stuur uw tekening van het hitteschild voor het schutbord voor materiaalbeoordeling en offerte. Het overeengekomen monster vormt de basis voor het controleren van de dekking, installatie en thermische prestaties voordat een productiespecificatie wordt vrijgegeven.
Niet noodzakelijkerwijs. Breng eerst de blootstellings- en installatieomstandigheden in kaart. Sommige projecten kunnen overal dezelfde constructie gebruiken; andere hebben mogelijk gelokaliseerde afscherming of afzonderlijke onderhoudssecties nodig. Selecteer de opstelling op basis van de thermische vereisten en valideer het voltooide ontwerp.
Nee. Een gesneden vel mag niet dienen als vervanging voor een correct gespecificeerde doorvoertule, manchet of afgedichte schotkoppeling. Behoud de functie van het oorspronkelijke afdichtingssysteem en houd de barrière vrij van onderdelen die bewegen of waarvoor toegang vereist is.
Nee. De beschrijvingen verwijzen naar verschillende prestatiedoelstellingen. Een gecombineerde behandeling vereist bewijs voor zowel de thermische als akoestische functies, evenals geschiktheid voor de beoogde installatiezijde.
Alleen nadat de relevante lay-outs zijn gecontroleerd. De stuurpositie, kabelboomgeleiding, verwarmingsaansluitingen en optionele uitrusting kunnen de openingen of de vereiste dekking veranderen. Definieer de toepasselijke versies op de goedgekeurde tekening.
